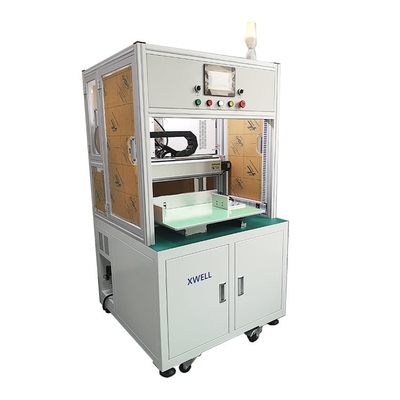

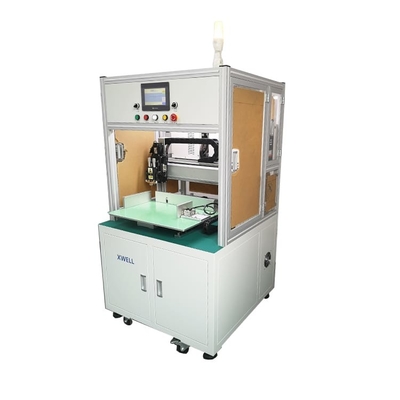

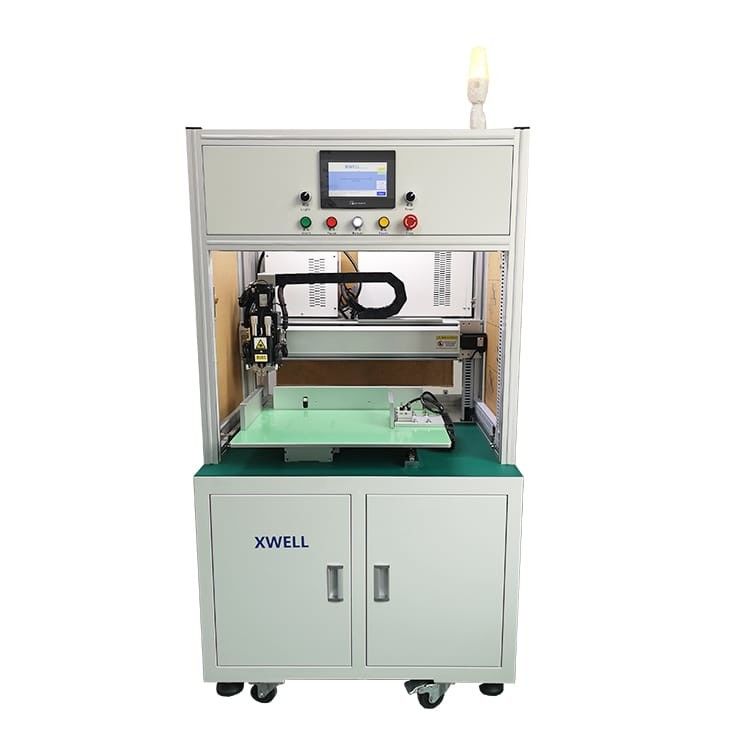

CNC della saldatura a punti 50HZ della saldatrice del pacchetto della batteria 1000mm/S

Macchina automatica della saldatura a punti di CNC per il pacchetto cilindrico della batteria

Descrizione di prodotto

1,1 potere: 4KW, CA 380V, 50HZ
1,2 pressione d'aria; 0.4-0.6Mpa
1,3 gamma applicata: Serie e combinazione parallela di centro 18650/26650 della batteria di potere, combinazione di multi-serie e multi-parallela, batteria elettrica dello strumento, accumulatore per di automobile dell'oscillazione, pacchetto della pila secondaria, un pacchetto di 26650 batterie, un pacchetto di 32650 batterie, batteria elettrica della bicicletta, ecc.
1,4 massimo rifornisca: esempio il centro di 18650 batterie, colpo massimo: Il centro dell'asse y 20pcs del core* dell'ascissa 35pcs, se abbia bisogno di più grande colpo, deve essere personalizzato.
1,5 ago di saldatura adatto: Il diametro 4-4*6 ha importato l'ago di saldatura della testa piatta (saldatura) del punto del rigonfiamento, diametro 1.5*100mm (saldatura a punti)
1,6 larghezza adatta del nichel: Formazione del nichel
1,7 può essere la parte anteriore su misura della muffa della saldatura a punti dentro ed indietro fuori tipo (adatto a linea di produzione automatica usando)
1,8 spessore adatto del nichel: 0.1mm---0.3mm (lo spessore di 0.21-0.3mm, nichel deve essere scanalato)
1,9 efficienza di produzione: circa 4000PCS-5000PCS all'ora
1,10 saldatrici: Il modello 5000A/8000A, oen gli insiemi

• Saldatura a punti di velocità rapida (2-10ms)
• Punto di saldatura di bassa temperatura
• Saldatura di controllo in tempo reale
• Con il segnale di saldatura di completamento, salvi il tempo di saldatura
• Può essere la saldatura messa della specificazione della saldatura a punti (positivo e la negazione sono saldati facendo uso delle correnti differenti)
• Può essere messa la stessa saldatura a punti positiva della batteria e la negazione non non a punti la saldatura
• La corrente è automaticamente troppo piccola o anormale durante saldatura a punti, gli allarmi della macchina e le fermate

1,11 effetti di saldatura: buona consistenza di saldatura, giunti della lega per saldatura e bello uniformi
1,12 tre generi di immissione dei dati della saldatura a punti:

• Metodo di input della matrice a punti
• Metodo di input di matrice
• Metodo dell'importazione del disco di U, dati della saldatura a punti del deposito al disco di U, importazione direttamente alla macchina, (i dati del disco di U il cad DXF è importato nel touch screen da un unico passaggio, poi può essere esportato dal touch screen nei lotti al disco di U e poi essere importato in altre macchine per usando)

1,13 nomi di saldatura della muffa: Abilità introdotta cinese ed inglese
1,14 componente di controllo: touch screen a 7 pollici, programmatore ad alta velocità dello SpA di 6 assi, 3 servomotore di asse 750W, 2 testa per saldare elettrica dell'azionamento del servomotore di asse 400W
1,15 usi che formano la striscia del nichel per ridurre spreco
La ricerca degli errori 1,16 dell'attrezzatura è semplice, facile da imparare e facile da capire, cambi rapidamente il modello (i dati di 0-199 gruppi possono essere chiamati)
1,17 poteri di testa per saldare: Servo elettrico
1,18 muffa finita del dispositivo della batteria: 1 dispositivo di legno elettrico dell'isolamento stabilito (2 pc)
Garanzia 1,19: un supporto della garanzia limitata e di vita di anno
1,20 il dispositivo viene con un allarme dell'errore, radura l'errore secondo il richiamo
1,21 dimensione: L1630*W900*H1730MM
1,22 pesi: circa 280KG

Caratteristiche di prodotto

1. Macchine che saldano automaticamente lo strato del nichel all'elettrodo della batteria.
2. utilizzato per produzione automatica delle fabbriche della batteria nelle banche di potere, computer portatili e ebikes, ecc.
3. Faccia la saldatura 2000pcs all'ora.
4. risposta facile e veloce di operazione del touch screen.
5. lavoratore 0-1 per fare funzionare la macchina, velocemente e con grande efficienza. Può essere collegato ad altre macchine per continuare automaticamente.
6. raffreddamento a aria, programmazione manuale & input di disegno di cad disponibile.
7. ufficio vendite d'oltremare a Nuova Delhi, India.
8. 12 mesi di garanzia e manutenzione di vita.

Vantaggi del prodotto

1. Alto stablity
2. forte generalty
3. controllo della produzione
4. manutenzione lunga
5. efficiente e preciso
6. la larghezza di impulso di saldatura è regolabile, la saldatrice è costante e lo spruzzo è piccolo, punto di saldatura non è colorato.
7. touch screen a 7 pollici, operazione più conveniente, esposizione più chiara
8. Risposta semplice e veloce dell'importazione tre modi di programmazione dell'archivio, inserimento manuale, matrice e schemi di cad DXF, alla varia pubblicazione di programma complessa
9. La testa per saldare ha la funzione del raffreddamento a aria o di raffreddamento ad acqua, che può efficacemente ridurre l'influenza della temperatura dell'ago della saldatura a punti sulla qualità di saldatura.
10. Può immagazzinare 99 gruppi di archivi, che sono facili da chiamare e non hanno bisogno dei collegamenti complicati e del processo di smistamento.
11. funzione di calibratura del Un-bottone per intera deviazione del giunto della lega per saldatura, che può essere usata per calibrare la deviazione del punto causata dalla sostituzione dell'ago o da altre ragioni.
12. L'efficienza di saldatura a punti è il più alta, velocità di saldatura per punto è di meno che 0.35S (secondo velocità differente della saldatrice selezionata), singola macchina della saldatura a punti del lato può raggiungere i 2800 centri all'ora.
13. Le parti del centro sono importate dal Giappone e da Taiwan. L'accuratezza, la stabilità ed il tempo di impiego della macchina sono due volte più di quella di altre parti fatte in Cina.
14. La funzione automatica di saldatura di arresto e dell'allarme, dopo la rimozione dell'errore può continuare la saldatura a punti
15. La macchina con interruzione dell'elettricità o il punto di rottura continua la funzione, può registrare manualmente tutta la posizione per ottenere saldatura a punti
16. La saldatrice può essere facoltativa, secondo i requisiti differenti dei clienti, saldatrici differenti può essere selezionata efficacemente per soddisfare le esigenze del cliente.

Specificazione di prodotto



Configurazione di attrezzatura


Applicazione del prodotto

La batteria di potere e fotovoltaica, la batteria al litio di NiMH ed altre batterie sono collegate con la striscia della lega di nichel, striscia composita del nichel di alluminio, striscia della guida e del cavo, parti della famiglia e striscia elettrica della guida, accessori dell'hardware, prodotti di rame e d'argento, il collegamento periferico di acciaio inossidabile, saldatura del piede della lampadina, componenti elettroniche, tutti i tipi di alta e saldatura conduttiva bassa del metallo, ecc.

Operazione del prodotto

1. Fissazione dei parametri di saldatura sul touch screen. (Lo stesso prodotto deve soltanto essere messo una volta)
2. metta il dispositivo con la batteria ingrassano la posizione di pressione rapida.
3. la stampa il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. Il suono del saldatore per richiamare la sostituzione dell'operatore di nuovo dispositivo (pacchetto della batteria).

Singoli dettagli laterali della macchina della saldatura a punti
