Una saldatrice capa del pacchetto della batteria ha automatizzato il sistema operativo di HMI

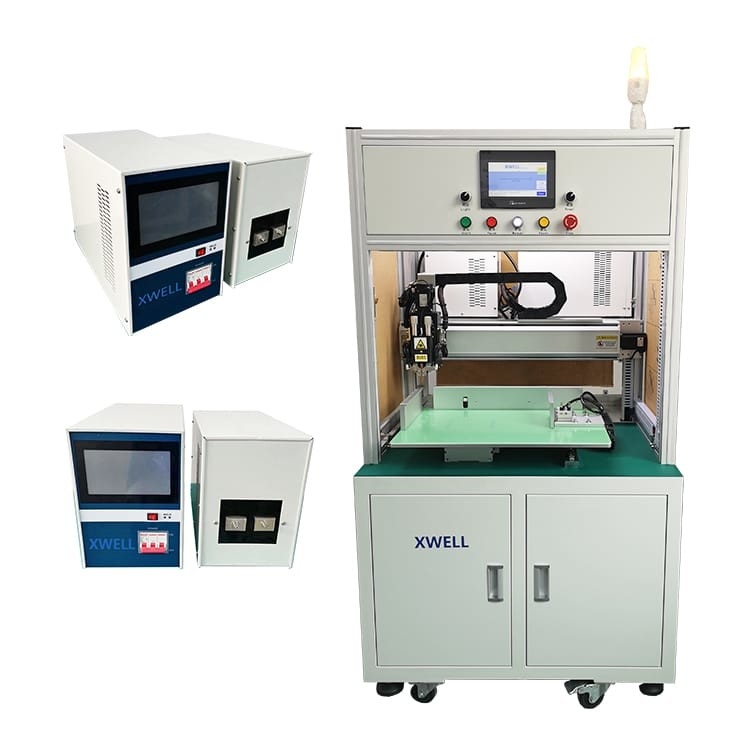

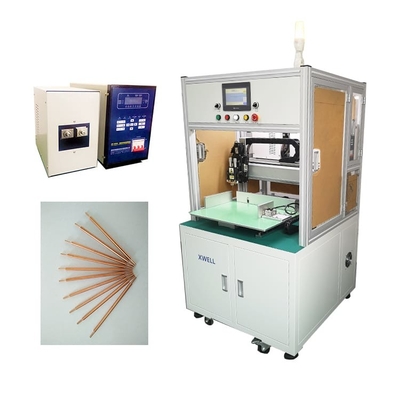

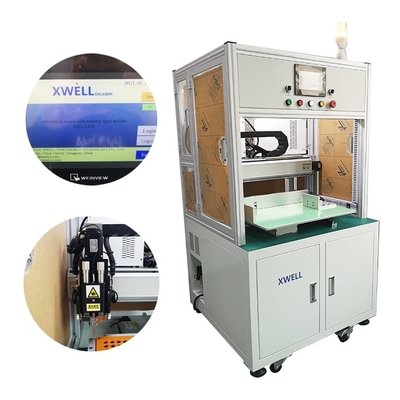

Una macchina automatica capa della saldatura a punti di resistenza per la catena di montaggio del pacchetto della batteria

Descrizione di prodotto

La macchina a un solo lato automatica del saldatore a punti è adatta a saldatura di un unicellulare in serie e del parallelo prima dell'assemblea nella fabbrica del pacchetto della batteria.
Questa macchina è saldatore a punti automatico per le batterie cilindriche come 18650/21700/26650/32650/32700. La parte di controllo elettrica della macchina della saldatura a punti adotta la progettazione modulare, che ha l'alta integrazione, la buona versatilità e manutenzione conveniente. L'azionatore principale è controllato da un servomotore, che ha l'alta precisione e buona affidabilità. Il circuito elettrico dell'attrezzatura adotta i dispositivi di controllo standard domestici e stranieri ed i dispositivi, che è conveniente per manutenzione e la sostituzione. Sostiene la rotazione automatica dell'importazione della testa della saldatura a punti, di dati di Autocad, della matrice e dei metodi manuali, che migliora significativamente l'efficienza della saldatura a punti e garantisce la linea di produzione del pacchetto.

Caratteristiche di prodotto

1. L'interfaccia di programmazione è facile da operare e sostiene tre metodi: Mappa, matrice e manuale di cad DXF. Qualsiasi gruppo di file di programmazione può essere immagazzinato.
2. la previsione ed il ricordo di saldatura della sostituzione dell'ago, la testa per saldare adotta la circolazione raffreddata ad acqua per dissipare il calore, che efficacemente riduce la perdita di aghi di saldatura e migliora l'effetto di saldatura.
3. il sistema di controllo corrente incorporato di saldatura, può controllare la corrente di saldatura, con la saldatura falsa e la funzione di saldatura falsa dell'allarme, può controllare la saldatura in tempo reale.
4. Con controllo industriale integrato, tutti i parametri di saldatura possono essere rintracciati e seguiti, che è conveniente per gestione dei dati ed il funzionamento semplice. Ha funzioni quali l'inseguimento del giunto della lega per saldatura, l'esplosione del fuoco, la saldatura falsa e le annotazioni mancanti del monitoraggio della lega per saldatura.
5. Il modello elettrico puro di 4 assi può efficacemente impedire la saldatura falsa e saldatura di frittura dovuto pressione d'aria instabile.
6. La testa per saldare rotatoria di Miyachi è adottata. La testa per saldare sostiene il più o meno rotazione di 90°. È adatto a saldatura a punti delle scanalature dello scambio dello strato del nichel a tutto l'angolo e la testa per saldare è leggera, che efficacemente impedisce la testa per saldare essere troppo pesante ed indurre la batteria di saldatura a deformare.

Vantaggi del prodotto

1. Touch screen a 7 pollici, più convenienti funzionare e pulitore da visualizzare
2. La testa per saldare ha la funzione del raffreddamento a aria o di raffreddamento ad acqua, che può efficacemente ridurre l'influenza della temperatura dell'ago della saldatura a punti sulla qualità di saldatura.
3. Può immagazzinare 99 gruppi di archivi, che è facile da chiamare e non ha bisogno della linea cambiamento complicata e del processo di adeguamento della macchina.
4. Una funzione chiave di calibratura per la deviazione globale dei giunti della lega per saldatura, che possono essere usati per calibrare la deviazione di posizione di punto causata dalla sostituzione dei perni della lega per saldatura o di altre ragioni.
5. L'efficienza di saldatura a punti è più alta e la velocità di ogni saldatura a punti è ≤ 0.35s (secondo le velocità differenti della saldatrice selezionata) e la macchina a un solo lato della saldatura a punti può raggiungere i 2800 centri elettrici/ora.
6. Gli accessori del centro sono importati dal Giappone e da Taiwan e l'accuratezza, la stabilità ed il tempo di impiego di intera macchina sono più di volte 1 più superiore a quelle di altri accessori domestici.
7. La funzione automatica di arresto e dell'allarme di saldatura può continuare alla saldatura di punto dopo la rimozione dell'errore.
8. La macchina ha la funzione della continuazione di punto di rottura o spenta, che può registrare manualmente la posizione per ottenere saldatura a punti.
9. la saldatrice può essere selezionata ed abbinata e le saldatrici differenti possono essere selezionate secondo i requisiti differenti dei clienti efficacemente soddisfare le esigenze del cliente.
10. Risposta semplice e veloce dell'importazione tre modi di programmazione dell'archivio, inserimento manuale, matrice, modelli di cad DXF, alla varia pubblicazione di programma complessa.

Specificazione di prodotto

Elenco dei pezzi principale

Applicazione del prodotto

18650/26650/21700/32650 ed altre combinazioni della batteria;
Pila secondaria di immagazzinamento dell'energia, batteria del veicolo elettrico, batteria elettrica del motociclo ed altri pacchetti modulari della batteria al litio di potere.»


Operazione del prodotto

1. Fissazione dei parametri di saldatura sul touch screen. (Lo stesso prodotto deve soltanto essere messo una volta)
2. metta il dispositivo con la batteria ingrassano la posizione di pressione rapida.
3. stampa il pulsante di avvio, MD-ASW automaticamente completare tutte le azioni di saldatura.
4. suono di MD-ASW per richiamare la sostituzione dell'operatore di nuovo dispositivo (pacchetto della batteria).»
