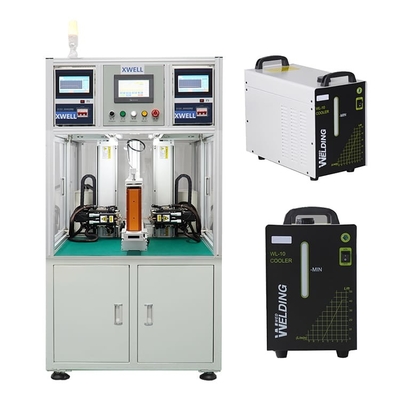

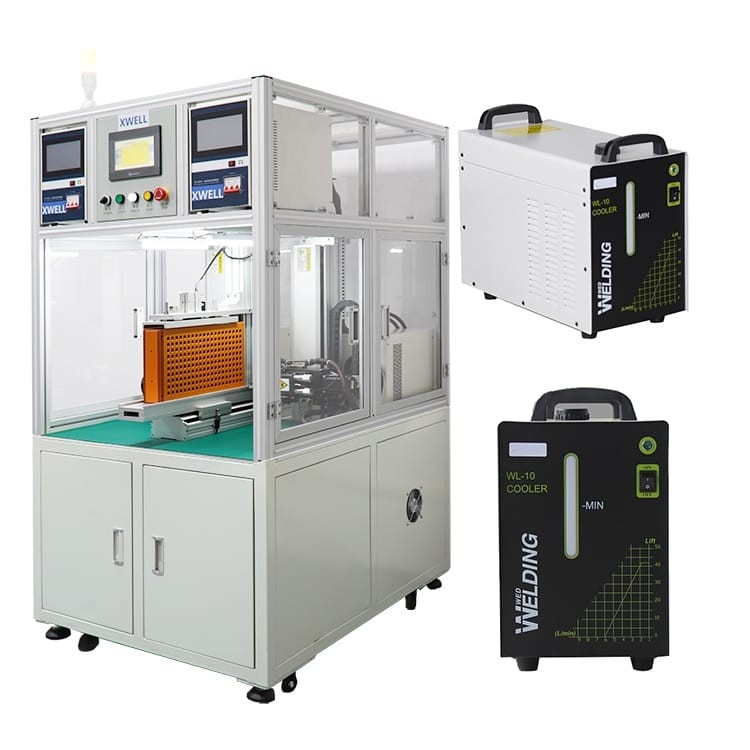

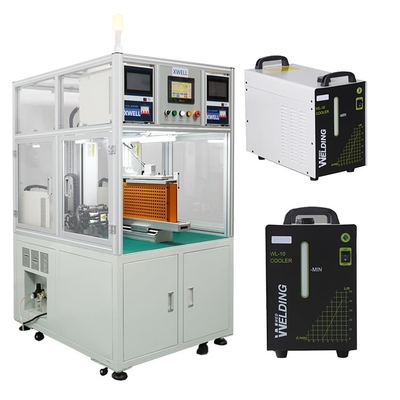

Litio Ion Battery Spot Welding Machine, doppia saldatrice del lato 18650
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100pcs al mese |
|
Informazioni dettagliate |
|||
| Modello: | macchina automatica della saldatura a punti di asse su due lati di rotazione 6 della batteria al lit | Numero del saldatore: | 2 |
|---|---|---|---|
| Alimentazione: | 5000A / 8000A/10000A facoltativo | Efficienza: | 3800pcs/h |
| Colpo dell'attrezzatura: | 500*350 (millimetro) circa 760 18650 cellule | Materiale dell'elettrodo: | Rame dell'allumina |
| Forma dell'azionamento: | Azionamento puro del motore | Capacità di carico massimo: | 200-400pcs (batteria al litio di norma 18650) |
| Sistema operativo: | sistema embedded + schermo uomo macchina | Tipo di trasmissione: | punto + cinghia + ferrovia di guida lineare importata di precisione (servo + vite facoltativi) |
| Evidenziare: | macchina della saldatura a punti dell'Accumulatore litio-ione,macchina della saldatura a punti di 18650 Accumulatori liti-ione,Doppia saldatrice del lato 18650 |
||
Descrizione di prodotto
Macchina MD-ADW della saldatura a punti della saldatura di Double Side Spot del saldatore a punti di resistenza per il pacchetto della batteria di EV
Descrizione di prodotto
Il sistema combinato batteria di saldatura automatica di potere di serie 18650 di MD-ADW è un nuovo tipo di attrezzatura automatica sviluppato indipendente dalla nostra società conformemente alla concorrenza sempre più feroce corrente nel campo di produzione della batteria al litio, dai requisiti costanti di controllo dei costi, dal miglioramento di qualità e dall'efficienza.
Questa attrezzatura è programmata dal regolatore avanzato di moto, esposizione LCD del touch screen dell'interfaccia uomo/macchina ed ha un alto livello di intelligenza. Pricipalmente è usata per saldatura a punti delle batterie al litio modulari quali N.B.:, la macchina utensile, lo strumento di giardinaggio, l'alto potere, la pila secondaria di immagazzinamento dell'energia, i motori elettrici e le batterie di automobile. Può essere abbinata con la linea di produzione delle batterie al litio.
Le asce di X/Y/Z dell'attrezzatura sono controllate esclusivamente dai servomotori. Ogni giunto della lega per saldatura corrisponde indipendente alle coordinate della X/Y/Z e dell'asse. la saldatura orizzontale di Doppio asse è adottata per assicurare l'accuratezza di saldatura a punti.
Il tempo di saldatura medio per punto è 0,35 - 0,5 secondi e la velocità di saldatura significativamente è migliorato rispetto a saldatura a punti manuale, presenta i vantaggi dell'operazione semplice, saldatura stabile ed accurata, alta efficienza, buona consistenza e riduzione dei costi.
Caratteristiche di prodotto
1. Il doppio ha parteggiato saldatura automatica, alta efficienza, interfaccia di programmazione semplice, supporto cad che tracciano, matrice e modi del manuale tre, supporta qualsiasi punto che programma e la matrice che programma, può immagazzinare qualsiasi gruppo di file di programmazione.
2. la testa per saldare su misura può essere usata per la saldatura del pacchetto speciale della batteria e dello strato puro del nichel, senza attaccare l'ago.
3. la saldatura a punto unico regolabile, la saldatura due punti, la saldatura a punti tre e la distanza fra saldatura due punti e saldatura a punti tre è regolabili.
4. La pressione di saldatura può essere regolato indipendente.
5. Ha le funzioni della risistemazione di origine e della saldatura di continuazione di punto di rottura.
6. Tutti i parametri della saldatura dell'attrezzatura possono essere rintracciati per facilitare la gestione dei dati.
Vantaggi del prodotto
1. La programmazione manuale, la mappa di cad, facile da imparare, la linea di produzione lavoratori può essere completamente competente.
2. la funzione di conteggio di produzione, ha fissato la quantità di produzione ed automaticamente si ferma quando l'uscita è completata.
3. la funzione di saldatura della compensazione dell'ago, ha fissato il numero degli aghi di saldatura ed automaticamente ricorda alla manutenzione di saldatura dell'ago quando il numero è raggiunto
4. struttura della lega di alluminio, senso elegante e forte acrilico importato della contropiastra, bello e di tecnologia, operazione visiva migliorare fattore di sicurezza di produzione.
Specificazione di prodotto
|
Nome di prodotto: macchina automatica della saldatura a punti di asse su due lati di rotazione 6 della batteria al litio
|
|
|
Marca commerciale: XWELL
|
Tensione in ingresso: 220V±10% 50Hz
|
|
Numero di modello: MD-ADW
|
Tensione di saldatura: 220V/380V (facoltativo)
|
|
Alimentazione: Facoltativo
|
Efficienza: 3800pcs/h
|
|
Spessore dello strato di saldatura del nichel: 0.08mm-0.25mm
|
Forma dell'azionamento: Azionamento puro del motore
|
|
Campo di applicazione: Varie batterie al litio cilindriche
|
Accuratezza lavorante: 0.01ms
|
|
Metodo di saldatura: Doppia saldatura piana dell'ago
|
Velocità di saldatura: 0.7-0.8ms/piece
|
|
Metodo di raffreddamento di saldatura dell'ago: raffreddamento ad acqua di circolazione
|
|
|
Numero dei gruppi dell'archivio che possono essere conservati: illimitato
|
|
|
Dimensioni globali: 1100L*900W*1130Hmm
|
|
|
Colpo dell'asse: Asse y: 500mm, Z-asse: 350mm (personalizzabile)
|
|
Applicazione del prodotto
Con il dispositivo corrispondente, la macchina della saldatura a punti può saldare 18650, 26650, 32650 ed altre batterie cilindriche, possono anche essere personalizzate per varia batteria cilindrica, la batteria quadrata, la batteria del bottone ed ecc.
Operazione del prodotto
1. Fissazione dei parametri di saldatura sul touch screen. (Lo stesso prodotto deve soltanto essere messo una volta)
2. metta il dispositivo con la batteria ingrassano la posizione di pressione rapida.
3. la stampa il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. Il suono del saldatore per richiamare la sostituzione dell'operatore di nuovo dispositivo (pacchetto della batteria).»
