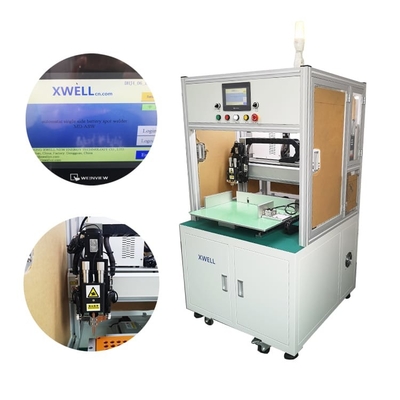

Singolo potere laterale delle cellule 4000W della saldatrice del pacchetto della batteria del punto 18650

Singola macchina laterale della saldatura a punti delle cellule automatiche della saldatura a punti 18650

Descrizione di prodotto

Necessità di saldatura rotatoria dell'ago della testa per saldare di configurare la macchina della saldatura a punti 5000A/8000A.
Elettrico azioni il modello: non debba collegare un altro compressore d'aria.
L'ago di saldatura rotatorio della testa per saldare e la testa per saldare ordinaria non possono essere universali.
Caratteristiche del dispositivo: (I seguenti parametri possono essere abitudine non standard)

A) Compatibilità dei pacchetti della batteria delle dimensioni differenti:
Regoli la dimensione del modulo di batteria posizionando i pannelli laterali. Aree di saldatura massima 400 * 400 (su misura come richiesto).
B) posizionamento della muffa:
Usi i lati superiori e più bassi del motore che preme l'adeguamento, il lato superiore con il posizionamento del perno che posiziona per assicurarsi che la muffa possa essere posizionata esattamente.
Non influenzerà la funzione di saldatura a causa dell'ampia area.
C) rotazione della testa per saldare:
La testa per saldare può essere girata automaticamente all'interno di ° 180 per incontrare gli angoli differenti dei giunti della lega per saldatura (con controllo di programmazione).
D) azione di saldatura di compressione facendo uso del servomotore da raggiungere. Assicura che la testa per saldare e l'uniforme di pressione del pezzo in lavorazione, saldanti la stabilità.
E) molatura automatica di saldatura dell'ago: Può essere messa per lucidare automaticamente la frequenza ed il numero della molatura nell'ago saldare dopo un periodo assicurare la qualità di saldatura.
F) compensazione automatica dell'ago di saldatura: Può essere messa per compensare automaticamente il lavoro di saldatura saldare dopo un periodo assicurarsi che la forza dello stesso perno della lega per saldatura e della qualità di saldatura.
G) povera saldatrice che riscalda e che tratta: Nel caso di saldatura difficile, del touch screen degli allarmi automaticamente e dei dati dell'allarme memorizzati nella forma interna per ispezione.
(H) interfaccia utente del dispositivo di A.UI facile da usare, facile da imparare. operatore della chiesa di 10 minuti, operazione di programmazione della chiesa di mezz'ora.

Caratteristiche di prodotto

1. Potere: 4KW, CA 220V, 50HZ
2. pressione d'aria; 0.4-0.6Mpa

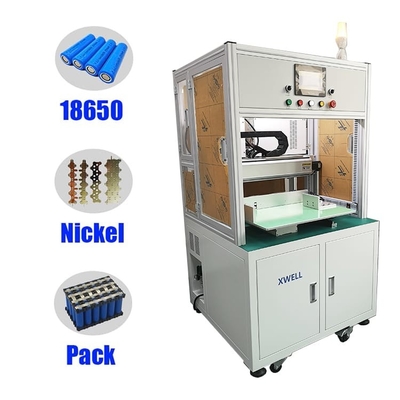

3. gamma applicata: Serie e una combinazione parallela di 18650, di 26650, di 32650 e di batterie quadrate (o di simile), raggiungere saldatura a punti a un solo lato automatizzata.
4. larghezza adatta del nichel: illimitato
5. spessore adatto del nichel: 0.1mm-0.3mm
6. prenda la batteria 18650 come esempio, 1800-2000pcs all'ora
7. effetto di saldatura: buona consistenza di saldatura, giunti della lega per saldatura e bello uniformi
8. componente di controllo: touch screen a 7 pollici, programmatore ad alta velocità dello SpA di 3 assi, 2 servo di asse 750W e motore passo a passo.
9. usi che formano la striscia del nichel per ridurre spreco.
10. la ricerca degli errori dell'attrezzatura è semplice, facile da imparare e facile da capire, cambi rapidamente il modello
11. area efficace della saldatura a punti: Ascissa 400mm, asse y 400mm
12. Potere della testa per saldare: dal servomotore
13. Muffa finita del dispositivo della batteria: 1 dispositivo di legno elettrico dell'isolamento stabilito (2 pc)
14. Il dispositivo viene con un allarme dell'errore, radura l'errore secondo il richiamo
15. Il dispositivo può memorizzare 99 insiemi dei dati di programmazione, di facile impiego nella produzione.

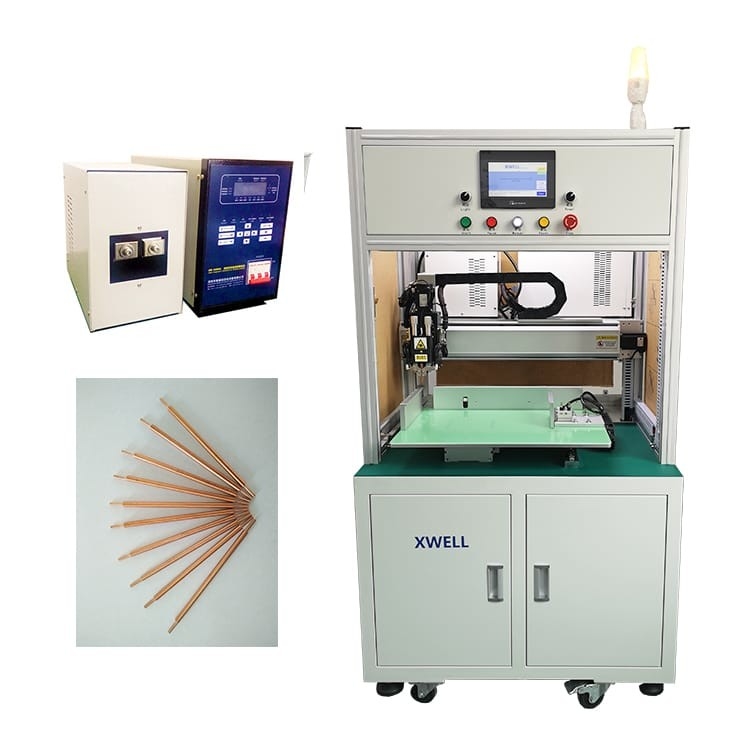

16. Saldatrice: 5000A/8000A modello, uno messo.

Vantaggi del prodotto

1. Esposizione del touch screen, operazione più conveniente e più chiara esposizione
2. Risposta semplice e veloce dell'importazione tre modi di programmazione dell'archivio, inserimento manuale, matrice, disegni di cad DXF, alla varia pubblicazione di programma complessa
3. La testa per saldare ha la funzione del raffreddamento a aria o di raffreddamento ad acqua, che può efficacemente ridurre l'influenza della temperatura dell'ago della saldatura a punti su qualità di saldatura
4. Può immagazzinare fino a 99 gruppi di archivi, che è facile da chiamare e non ha bisogno del processo complicato della linea che cambia e regolazione della macchina
5. Il programma della saldatura a punti di un lato e del lato b del dispositivo può essere commutato.

Specificazione di prodotto

Applicazione del prodotto

È adatto pacchetto della batteria del veicolo elettrico, modulo di batteria dell'automobile, batteria della lampada di via, pacchetto accumulatore per di automobile dell'equilibrio, pacchetto della batteria del motorino, alimentazione elettrica mobile, modulo del pacchetto della batteria della partenza, pacchetto della batteria della macchina utensile, pacchetto della batteria del taccuino, ecc!

Operazione del prodotto

1. Fissazione dei parametri di saldatura sul touch screen. (Lo stesso prodotto deve soltanto essere messo una volta)
2. metta il dispositivo con la batteria ingrassano la posizione di pressione rapida.
3. la stampa il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. Il suono del saldatore per richiamare la sostituzione dell'operatore di nuovo dispositivo (pacchetto della batteria).
