Doppia macchina parteggiata della saldatura a punti per litio Ion Battery 18650

Doppio saldatore cilindrico parteggiato automatico Machine della saldatura a punti della batteria di CNC 18650

Descrizione di prodotto

Il saldatore a punti automatico del pacchetto della batteria è una piattaforma generale di tecnologia della trasformazione automatica basata di CNC, della saldatura a punti e dell'assemblea del pacchetto adatto della batteria nella fabbrica. Rispetto alla macchina manuale della saldatura a punti, l'efficienza e l'accuratezza di saldatura notevolmente sono state migliorate. La progettazione umanizzata fa l'operazione e l'eliminazione degli errori del molto facile e conveniente. La progettazione delle componenti incorporate appare più conciso. Possiamo anche offrire la saldatrice di CNC. Accolga favorevolmente la vostra indagine a noi per maggiori informazioni.

Caratteristiche di prodotto

1,1 potere: un CA 380V di 3 fasi
1,2 pressione d'aria; 0.4-0.6Mpa
1,3 gamma applicata: Serie e combinazione parallela di centro 18650/26650 della batteria di potere, combinazione di multi-serie e multi-parallela, batteria elettrica dello strumento, accumulatore per di automobile dell'oscillazione, pacchetto della pila secondaria, un pacchetto di 26650 batterie, un pacchetto di 32650 batterie, batteria elettrica della bicicletta, ecc.
1,4 massimo rifornisca: l'esempio il centro di 18650 batterie, massimo rifornisce: Il centro dei pc dell'asse y 20 del core* dei pc dell'ascissa 35, se abbia bisogno di più grande colpo, deve essere personalizzato.
1,5 ago di saldatura adatto: Ago di saldatura della testa piatta importato 6 dei diametri 4 - 4 * (saldatura) del punto del rigonfiamento, diametro 1.5*100mm (saldatura a punti)
1,6 larghezza adatta del nichel: Formazione del nichel
1,7 può essere la parte anteriore su misura della muffa della saldatura a punti dentro ed indietro fuori tipo (adatto a linea di produzione automatica usando)
1,8 funzione stridente automatica personalizzabile dell'ago
1,9 spessore adatto del nichel: 0.1mm-0.3mm
Efficienza 1,10 di produzione: circa 4000 PCS - 5000 PCS all'ora
1,11 saldatrici: 5000A/8000A modello, due insiemi

• Saldatore a punti standard: 5000A/8000A, 2sets
• Saldatura a punti di velocità rapida (2-10ms)
• Punto di saldatura di bassa temperatura
• Saldatura di controllo in tempo reale
• Con il segnale di saldatura di completamento, salvi il tempo di saldatura
• Può essere la saldatura messa della specificazione della saldatura a punti (positivo e la negazione sono saldati facendo uso delle correnti differenti)
• Può essere messa la stessa saldatura a punti positiva della batteria e la negazione non non a punti la saldatura
• La corrente è automaticamente troppo piccola o anormale durante saldatura a punti, gli allarmi della macchina e le fermate

1,12 effetti di saldatura: buona consistenza di saldatura, giunti della lega per saldatura e bello uniformi
1,13 tre generi di immissione dei dati della saldatura a punti:

• Metodo di input della matrice a punti
• Metodo di input di matrice
• Metodo dell'importazione del disco, dati della saldatura a punti del deposito al disco di U, importazione direttamente alla macchina, (i dati del disco di U il cad DXF è importato nel touch screen da un unico passaggio, poi può essere esportato dal touch screen nei lotti al disco di U e poi essere importato in altre macchine per usando)

1,14 nomi di saldatura della muffa: Abilità introdotta cinese ed inglese
1,15 componente di controllo: Touch screen a 7 pollici, programmatore ad alta velocità dello SpA di 6 assi, 3 servomotore di asse 750W, 2 testa per saldare elettrica dell'azionamento del servomotore di asse 400W
1,16 usi che formano la striscia del nichel per ridurre spreco
La ricerca degli errori 1,17 dell'attrezzatura è semplice, facile da imparare e facile da capire, cambi rapidamente il modello (i dati di 0-199 gruppi possono essere chiamati)
1,18 poteri di testa per saldare: Servo elettrico
1,19 muffa finita del dispositivo della batteria: 1 dispositivo di legno elettrico dell'isolamento stabilito (2 pc)
Garanzia 1,20: un supporto della garanzia limitata e di vita di anno
1,21 il dispositivo viene con un allarme dell'errore, radura l'errore secondo il richiamo
1,22 dimensione: L1100*W900*H1930MM
1,23 pesi: circa 350KG

Vantaggi del prodotto

1. Il colpo di saldatura può essere personalizzato
2. adatto per vari generi di pacchetto della batteria
3. saldatura di alta velocità
4. touch screen a 7 pollici, operazione più conveniente, più chiara esposizione
5. la testa per saldare ha funzione del raffreddamento ad acqua o di raffreddamento a aria, che può efficacemente ridurre l'influenza della temperatura dell'ago della saldatura a punti su qualità di saldatura.
6. Può immagazzinare fino a 99 gruppi di archivi, il issimple dell'archivio per chiamare,
non richiede la linea complicata processo cambiante
7. funzione di calibratura di Un-chiave per i giunti totali del ofsolder dello spostamento, che possono essere calibrati per lo spostamento del punto causato cambiando il perno della lega per saldatura o altre ragioni
8. la macchina elettrica o pneumatica della saldatura a punti è facoltativa

Specificazione di prodotto

Applicazione del prodotto

MD-ADW può essere utilizzato nella batteria elettrica dello strumento, accumulatore per di automobile di torsione, pacchetto della pila secondaria di immagazzinamento dell'energia, batteria del veicolo elettrico del motorino, ecc. ha paragonato a saldatura a punti manuale, l'efficienza e l'accuratezza di saldatura notevolmente è stata migliorata.

Operazione del prodotto

1. Fissazione dei parametri di saldatura sul touch screen. (Lo stesso prodotto deve soltanto essere messo una volta)
2. metta il dispositivo con la batteria ingrassano la posizione di pressione rapida.
3. la stampa il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. Il suono del saldatore per richiamare la sostituzione dell'operatore di nuovo dispositivo (pacchetto della batteria).

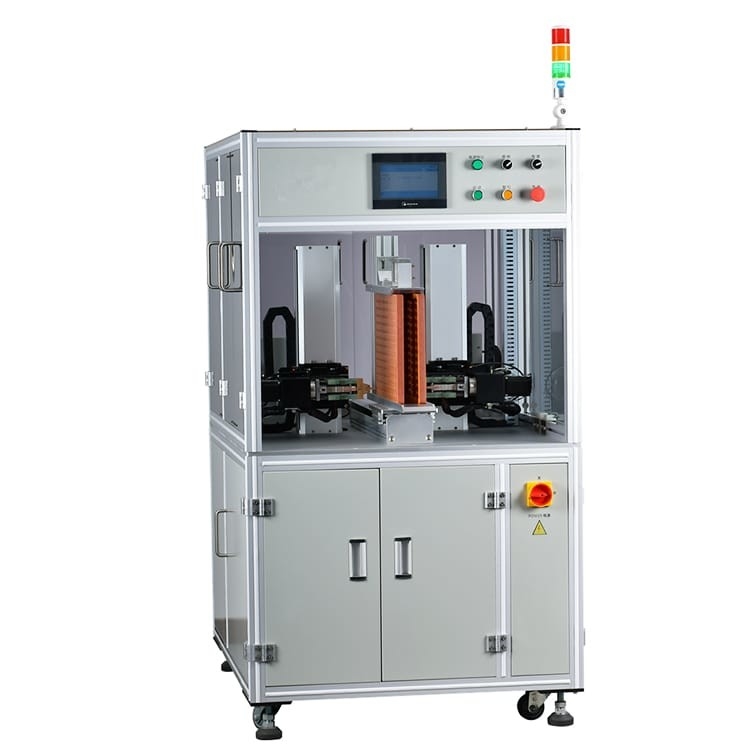

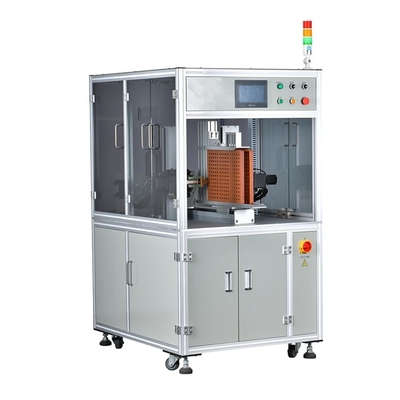

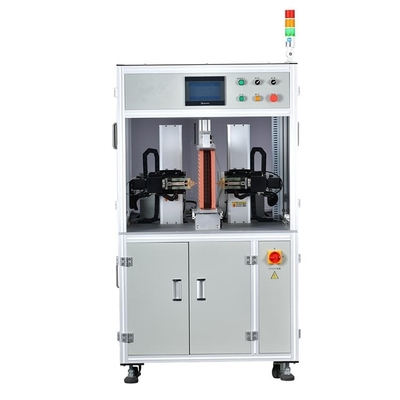

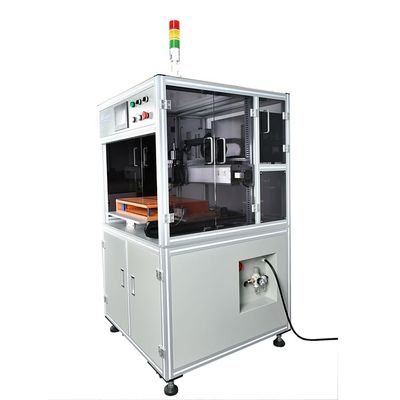

Doppi dettagli laterali del saldatore a punti

Campioni di saldatura del pacchetto cilindrico della batteria
