saldatrice della batteria al litio 380V, macchina 18650 della saldatura a punti da 400 millimetri
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ASW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | USD 6000 - 12000 / pcs |
| Imballaggi particolari: | scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100pcs al mese |
|
Informazioni dettagliate |
|||
| Tipo della batteria: | Macchina della saldatura a punti della batteria al litio di MD-ASW | Tipo di trasmissione: | Vite di precisione di Taiwan con la ferrovia di guida |
|---|---|---|---|
| I centri elettrici del carico massimo: | Direzione di X: 26; Direzione di Y: 26 | Colpo dell'ascissa: | 400 millimetri |
| Colpo dell'asse y: | 400 millimetri | Determinare modo: | servomotore passo passo |
| Corrente di saldatura: | 5000A 8000A | Tensione: | 220V e 380V |
| Potere: | 4000 W | ||
| Evidenziare: | saldatrice della batteria al litio 380V,saldatrice della batteria al litio da 400 millimetri,macchina 18650 della saldatura a punti |
||
Descrizione di prodotto

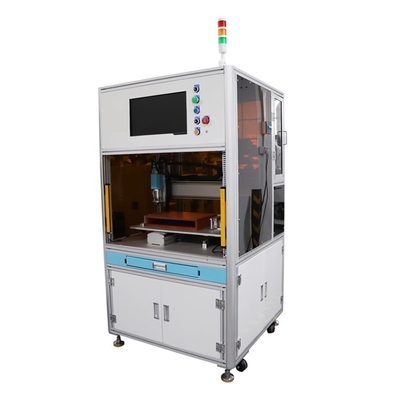

Macchina rotatoria della saldatura a punti di 18650 batterie al litio del singolo lato automatico per il pacchetto della batteria
Descrizione di prodotto
Questa saldatura a punti automatica singola macchina laterale della saldatura a punti di 18650 cellule è usata per la saldatura a punti automatica del pacchetto della batteria di 18650,26650,32650 cilindri.
Caratteristiche di prodotto
1. Potere: 4KW, input di CA 220V/380V, 50HZ
2. aria; 0.4-0.6Mpa, nessun'acqua, nessun impurità
3. gamma adatta delle cellule: 14500/18500/18650/18730/21700/26650/32700/4680 di serie e combinazione parallela della combinazione multi-parallela e di multi-serie delle cellule,
4. adatto a produzione dei pacchetti della batteria: batterie elettriche dello strumento, accumulatori per di automobile di torsione, pacchetti della pila secondaria di immagazzinamento dell'energia, batterie del motorino, batterie del veicolo elettrico, ecc.
5. colpo massimo: Ascissa 400MM, l'asse y 400MM, se avete bisogno di di più, deve essere personalizzato
6. adatto a larghezza dello strato del nichel: strato modellato dello strato del nichel/nichel dell'urto (confermi quando personalizzando)
7. adatto a spessore dello strato del nichel: 0.1MM---0.3MM (lo strato del nichel di spessore di 0.21-0.3MM deve essere scanalato)
8. efficienza di produzione: circa 2000-2500PCS le cellule/ora
9. macchina standard della saldatura a punti: Alimentazione elettrica della saldatura a punti di CC 5000A/8000A, un insieme
- Velocità veloce della saldatura a punti (2-10ms),
- temperatura bassa del punto
- Monitoraggio in tempo reale della saldatura (nell'ambito di corrente o dell'esplosione) con il segnale di saldatura di completamento, tempo di saldatura di risparmio
- Può mettere per a punti la saldatura standard di saldatura (gli elettrodi positivi e negativi sono saldati rispettivamente con differenti correnti)
- Se la corrente è troppo piccola o c'è un'anomalia durante la saldatura a punti, la macchina automaticamente allarmerà e fermerà la macchina
10. Effetto del saldatore: molto buon saldando consistenza, i giunti uniformi della lega per saldatura e bello aspetto
11. Tre generi di immissione dei dati della saldatura a punti: Il metodo dell'importazione del disco di metodo di input di matrice di metodo di input della matrice a punti U, conserva i dati della saldatura a punti ad un disco di U e direttamente importarlo alla macchina. (Dati del disco di U il cad DXF è importato al touch screen in un singolo tempo e poi può essere esportato dal touch screen al disco di U nei lotti e poi essere importato ad altre macchine immediatamente. )
12. Nome di modello della muffa della saldatura a punti: Input cinese ed inglese
14. Interfaccia dell'esposizione: il touch screen a 7 pollici di colore, può visualizzare in cinese ed inglese
15. Dispositivo di controllo: programmatore ad alta velocità dello SpA di 5 assi, un servomotore di 3 assi, 1 testa per saldare elettrica dell'azionamento del servomotore di asse 400W
16. La cinghia del nichel adotta la cinghia formata del nichel per ridurre lo spreco
17. La ricerca degli errori dell'attrezzatura è semplice, facile da imparare e capisce e la velocità di modello del cambiamento è veloce (0-99 gruppi di dati possono essere trasferimento)
18. Potere della testa per saldare: servo elettrico
19. L'attrezzatura ha suo proprio allarme dell'errore, radura l'errore secondo il richiamo
20. Dimensione: L900*W900*H1750MM
21. Peso: 200KG
Vantaggi del prodotto
1. Funzione: Saldatrice automatica per il pacchetto della batteria
2. gamma applicata: Per il pacchetto della batteria delle cellule di Cylinderical
3. spessore adatto del nichel: 0.1mm-0.3mm
4. area efficace della saldatura a punti: Ascissa 400mm, asse y 400mm
Specificazione di prodotto
| Modello no. | MD-ASW |
| Viaggio dell'asse y | 400mm (personalizzabile) |
| Viaggio dell'ascissa | 400mm (personalizzabile) |
| Velocità massima della saldatura a punti | 0.35s/point (1 ora: circa 2800 cellule units18650) |
| Velocità dell'azionamento del motore | 1000mm/S |
| Angolo di rotazione | 180° |
| I centri elettrici del carico massimo | Direzione di X: 26; Direzione di Y: 26 |
| Stoccaggio capace del gruppo dell'archivio | 99 gruppi |
| Sistema operativo | interfaccia uomo/macchina del sistema embedded |
| Tipo di trasmissione | Vite di precisione di Taiwan con la ferrovia di guida |
| Determinare modo | servomotore passo passo |
| Precisione di posizionamento di ripetizione | ±0.02mm |
| Dimensioni | L: 900mm, W: 900mm, H: 1750mm |
| Potere | 4000W |
| Peso della macchina | 200KG |
| Peso sopportante massimo dell'asse y | 35KG |
| Rifornimento di alimentazione in ingresso entrata | CA monofase 220V/50Hz |
| Fonte di aria | 0.4-0.6 Mpa |
Applicazione del prodotto

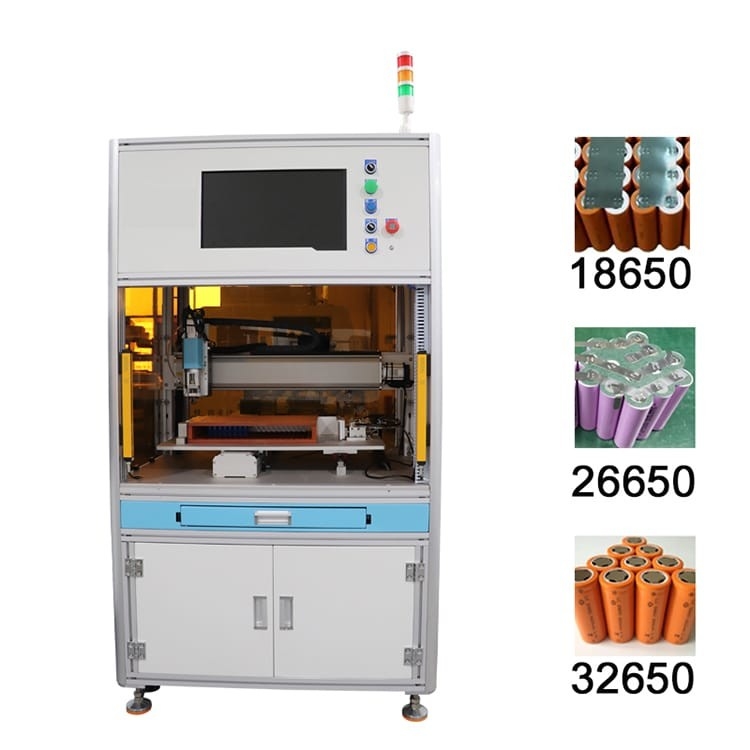

Con il dispositivo corrispondente, la macchina della saldatura a punti può saldare 18650, 26650, 32650, 4680 ed altre batterie cilindriche, possono anche essere personalizzate per varia batteria cilindrica, la batteria quadrata, la batteria del bottone ed ecc.
Operazione del prodotto
1. Fissazione dei parametri di saldatura sul touch screen. (Lo stesso prodotto deve soltanto essere messo una volta)
2. metta il dispositivo con la batteria ingrassano la posizione di pressione rapida.
3. la stampa il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. Il suono del saldatore per richiamare la sostituzione dell'operatore di nuovo dispositivo (pacchetto della batteria).

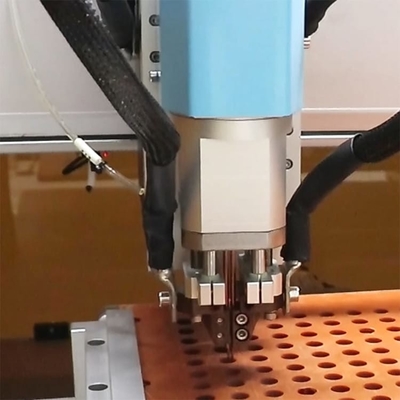

Dettagli laterali della macchina della saldatura a punti della testa di rotazione singoli
