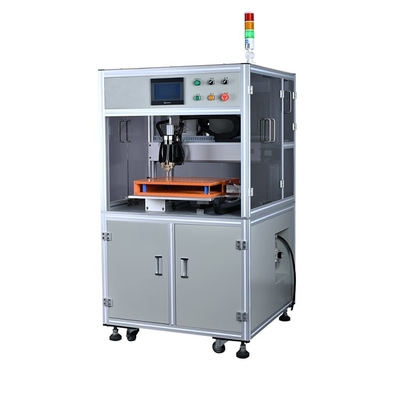

macchina della saldatura a punti della batteria al litio 5kA, saldatore a punti di 26650 Lipo
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ASW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | USD 6000 - 12000 / pcs |
| Imballaggi particolari: | scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100pcs al mese |
|
Informazioni dettagliate |
|||
| Tipo della batteria: | Singolo lato di MD-ASW automatico | Troke capo: | 400 millimetri * 400 millimetri |
|---|---|---|---|
| Peso sopportante massimo dell'asse y: | 35kg | I centri elettrici del carico massimo: | Direzione di X: 26; Direzione di Y: 26 |
| Colpo dell'asse y: | 400 millimetri | Determinare modo: | servomotore passo passo |
| Corrente di saldatura: | 5000A 8000A | Tensione: | 220V e 380V |
| Potere: | 4000 W | ||
| Evidenziare: | macchina della saldatura a punti della batteria al litio 5kA,Macchina della saldatura a punti di 26650 batterie al litio,saldatore a punti di lipo 26650 |
||
Descrizione di prodotto
Macchina completamente automatica della saldatura a punti della batteria al litio elettrica del singolo lato per la saldatura cilindrica del pacchetto della batteria
Descrizione di prodotto
MD-ASW con la funzione di rotazione di testa per saldare, è adatto a saldatura a punti e ad assemblea del pacchetto della batteria nella fabbrica per 14500/18650/21700/26650/32700 multi-serie multi-parallele di combinazione.
Il saldatore a punti automatico del pacchetto della batteria è una piattaforma generale di tecnologia della trasformazione automatica basata di CNC, della saldatura a punti e dell'assemblea del pacchetto adatto della batteria nella fabbrica. Rispetto alla macchina manuale della saldatura a punti, l'efficienza e l'accuratezza di saldatura notevolmente sono state migliorate.
Caratteristiche di prodotto
1. Inizio del punto di rottura di sostegno, inizio automatico di sostegno e conversione di modo manuale di inizio.
2. Ha una saldatura a punti falsa e dalla funzione dell'allarme della saldatura a punti.
3. programmare è semplice e sostiene qualsiasi punto che programma e programmazione di matrice. 99 gruppi possono essere file di programmazione conservati.
4. ricordo di saldatura di previsione della sostituzione dell'ago.
5. il proprio sistema di controllo corrente di saldatura, monitoraggio in tempo reale della corrente di saldatura.
Vantaggi del prodotto
1. Alto stablity
2. forte generalty
3. controllo della produzione
4. manutenzione lunga
5. efficiente e preciso
6. la larghezza di impulso di saldatura è regolabile, la saldatrice è costante e lo spruzzo è piccolo, punto di saldatura non è colorato.
7. touch screen a 7 pollici, operazione più conveniente, esposizione più chiara
8. Risposta semplice e veloce dell'importazione tre modi di programmazione dell'archivio, inserimento manuale, matrice e schemi di cad DXF, alla varia pubblicazione di programma complessa
9. La testa per saldare ha la funzione del raffreddamento a aria o di raffreddamento ad acqua, che può efficacemente ridurre l'influenza della temperatura dell'ago della saldatura a punti sulla qualità di saldatura.
10. Può immagazzinare 99 gruppi di archivi, che sono facili da chiamare e non hanno bisogno dei collegamenti complicati e del processo di smistamento.
11. funzione di calibratura del Un-bottone per intera deviazione del giunto della lega per saldatura, che può essere usata per calibrare la deviazione del punto causata dalla sostituzione dell'ago o da altre ragioni.
12. L'efficienza di saldatura a punti è il più alta, velocità di saldatura per punto è di meno che 0.35S (secondo velocità differente della saldatrice selezionata), singola macchina della saldatura a punti del lato può raggiungere i 2800 centri all'ora.
13. Le parti del centro sono importate dal Giappone e da Taiwan. L'accuratezza, la stabilità ed il tempo di impiego della macchina sono due volte più di quella di altre parti fatte in Cina.
14. La funzione automatica di saldatura di arresto e dell'allarme, dopo la rimozione dell'errore può continuare la saldatura a punti
15. La macchina con interruzione dell'elettricità o il punto di rottura continua la funzione, può registrare manualmente tutta la posizione per ottenere saldatura a punti
16. La saldatrice può essere facoltativa, secondo i requisiti differenti dei clienti, saldatrici differenti può essere selezionata efficacemente per soddisfare le esigenze del cliente.
Specificazione di prodotto
| Modello no. | MD-ASW |
| Viaggio dell'asse y | 500mm (personalizzabile) |
| Viaggio dell'ascissa | 350mm (personalizzabile) |
| Velocità massima della saldatura a punti | 0.35s/point (1 ora: circa 2800 cellule units18650) |
| Velocità dell'azionamento del motore | 1000mm/S |
| I centri elettrici del carico massimo | Direzione di X: 26; Direzione di Y: 26 |
| Stoccaggio capace del gruppo dell'archivio | 99 gruppi |
| Sistema operativo | interfaccia uomo/macchina del sistema embedded |
| Tipo di trasmissione | Vite di precisione di Taiwan con la ferrovia di guida |
| Determinare modo | servomotore passo passo |
| Precisione di posizionamento di ripetizione | ±0.02mm |
| Dimensioni | L: 900mm, W: 900mm, H: 1750mm |
| Potere | 4000W |
| Peso della macchina | 200KG |
| Peso sopportante massimo dell'asse y | 35KG |
| Rifornimento di alimentazione in ingresso entrata | CA monofase 220V/50Hz |
| Fonte di aria | 0.4-0.6 Mpa |
Applicazione del prodotto
Con il dispositivo corrispondente, la macchina della saldatura a punti può saldare 18650, 26650, 32650 ed altre batterie cilindriche, possono anche essere personalizzate per varia batteria cilindrica, la batteria quadrata, la batteria del bottone ed ecc.
Operazione del prodotto
1. Fissazione dei parametri di saldatura sul touch screen. (Lo stesso prodotto deve soltanto essere messo una volta)
2. metta il dispositivo con la batteria ingrassano la posizione di pressione rapida.
3. stampa il pulsante di avvio, MD-ASW automaticamente completare tutte le azioni di saldatura.
4. suono di MD-ASW per richiamare la sostituzione dell'operatore di nuovo dispositivo (pacchetto della batteria).

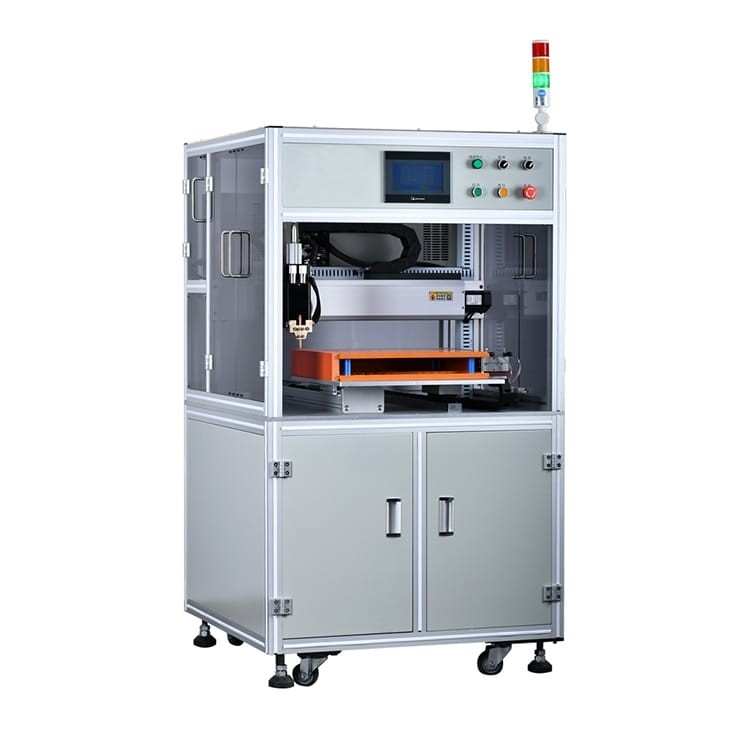

Singola struttura laterale della saldatrice della batteria

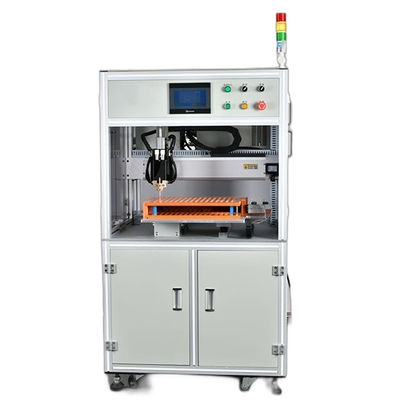

Singoli dettagli laterali della macchina della saldatura a punti
Campioni di saldatura del pacchetto della batteria
La nostra fabbrica
