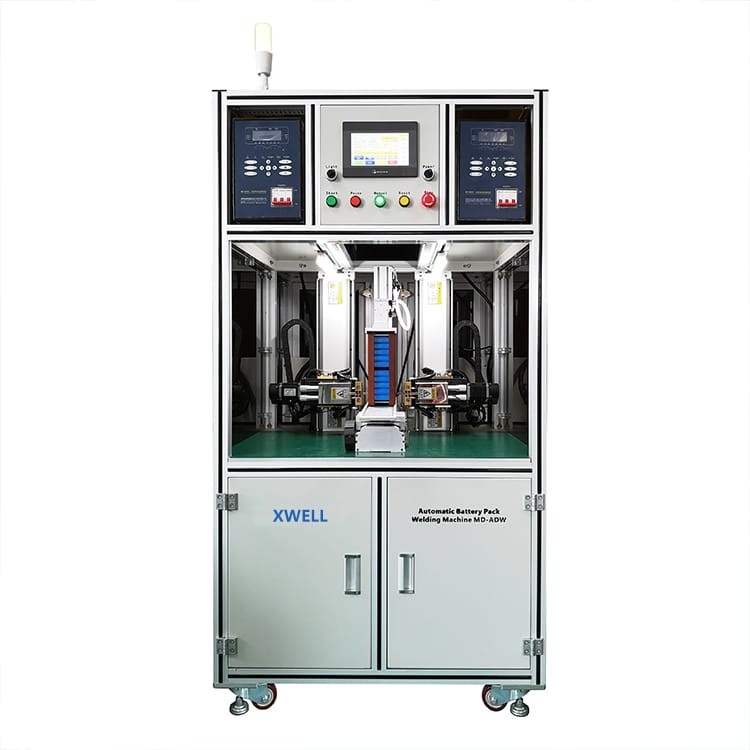

Doppia macchina laterale 8000A della saldatura a punti delle cellule del litio per la batteria 18650
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100pcs al mese |
|
Informazioni dettagliate |
|||
| Modello: | MD-ADW | Viaggio di asse: | personalizzabile 500 * 350 millimetri |
|---|---|---|---|
| Il numero massimo delle batterie caricate: | 300pcs (batteria al litio di norma 18650) | Nicheli lo spessore di saldatura: | 0.1mm-0.3mm |
| Numero capo: | 2 PCS | Alimentazione: | alimentazione elettrica del transistor saldatore a punti/6000A dell'invertitore 8000A |
| Efficienza: | 3500pcs/h | Capacità di carico massimo: | 200-400pcs (batteria al litio di norma 18650) |
| Interfaccia utente: | sistema embedded + schermo uomo macchina | Modo dell'azionamento: | Ferrovia del motore di punto e di guida di precisione |
| Evidenziare: | macchina della saldatura a punti delle cellule del litio 8000A,macchina della saldatura a punti delle cellule del litio 18650,Doppia saldatrice della batteria del lato 18650 |
||
Descrizione di prodotto
18650 saldatore a punti automatico del pacchetto della batteria elettrica del lato 8000A della saldatrice del litio doppio
Descrizione di prodotto
Il saldatore a punti automatico del pacchetto della batteria è una piattaforma generale di tecnologia della trasformazione automatica basata di CNC, della saldatura a punti e dell'assemblea del pacchetto adatto della batteria nella fabbrica. Rispetto a saldatura a punti manuale, l'efficienza e l'accuratezza di saldatura notevolmente sono state migliorate. La progettazione umanizzata fa l'operazione e l'eliminazione degli errori del molto facile e conveniente. La progettazione delle componenti incorporate appare più conciso.
Caratteristiche di prodotto
1. Facendo uso del touch screen LCD a 7 pollici e del sistema operativo intelligente incluso di controllo industriale;
2. servomotori superiori e modulo lineare preciso assicurare saldatura accurata, spostamento stabile e tempo di impiego lungo;
3. le regolazioni di programma sostengono la matrice a punti arbitraria ed il modo standard di matrice, funzione di cad DXF che traccia, immagazzinante 99 gruppi di programmi;
4. iniziare continuo, saldatura iniziante e virtuale di punto di rottura, allarme della saldatura della perdita e della saldatura di riparazione.
5. l'alimentazione elettrica di saldatura ha sua propria funzione di controllo corrente che può controllare il corrente d'uscita reale in tempo reale.
6. progettazione perfetta, sollevamento e scarico leggero dei dispositivi, buona rigidità della struttura di moto e stabilità a lungo termine di accuratezza di saldatura.
Vantaggi del prodotto
1) Induca la tensione del carico, tensione di controllo tramite risposte e realizzi la saldatura di alta qualità.
2) preriscalda, il modo del potere del calore principale, preriscaldante prima della saldatura, per assicurare la qualità di saldatura stabile.
3) tiene la continuità di densità di energia, accorcia il tempo di saldatura e riduce la deformazione ed il colore di metallo base. (Tempo di saldatura controllato nei microsecondi, nella modalità di output continua)
4) facile cambiare da a corrente debole ad a corrente forte, adatto a saldatura di precisione.
5) la tomaia ed i limiti inferiori della corrente possono essere fissati per giudicare semplicemente se la qualità di saldatura è buona o non, che è adatta a piattaforma di saldatura di automazione.
6) il corrente di saldatura aumenta con il momento di elettrificazione di assicurare l'effetto di saldatura.
Specificazione di prodotto
| Modello | MD-ADW |
| Viaggio dell'asse y | 500mm |
| viaggio di Z-asse | 350mm |
| Velocità della saldatura a punti | 0.3s / punto; 5000pcs/h |
| Velocità massima dell'azionamento del motore | 1000mm/s |
| Il numero massimo delle batterie caricate | 300pcs (batteria al litio di norma 18650) |
| Numero dei gruppi per la conservazione degli archivi | 99 gruppi |
| Sistema operativo | Sistema embedded + schermo uomo macchina |
| Trasmissione | Passo passo + guida lineare importata di precisione (servo + vite facoltativi) |
| Alimentazione elettrica | ± monofase 10%/50Hz 10% del ± 220V |
| Dotazione d'aria | 0,4 ~ 0.6Mpa |
| Peso | 350KG |
| Dimensioni | 1100mm*900mm*1930mm |
Applicazione del prodotto

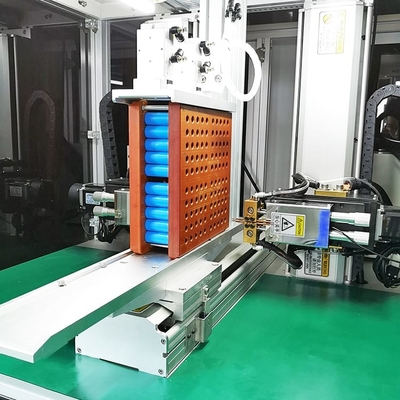

Con il dispositivo corrispondente, MD-ADW può saldare 18650, 21700,26650, 32650 e le altri batterie ed ecc. cilindrici.
Operazione del prodotto
1. Fissazione dei parametri di saldatura sul touch screen. (Lo stesso prodotto deve soltanto essere messo una volta)
2. metta il dispositivo con la batteria ingrassano la posizione di pressione rapida.
3. la stampa il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. Il suono del saldatore per richiamare la sostituzione dell'operatore di nuovo dispositivo (pacchetto della batteria).
