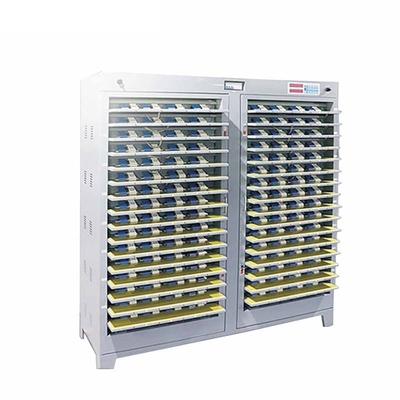

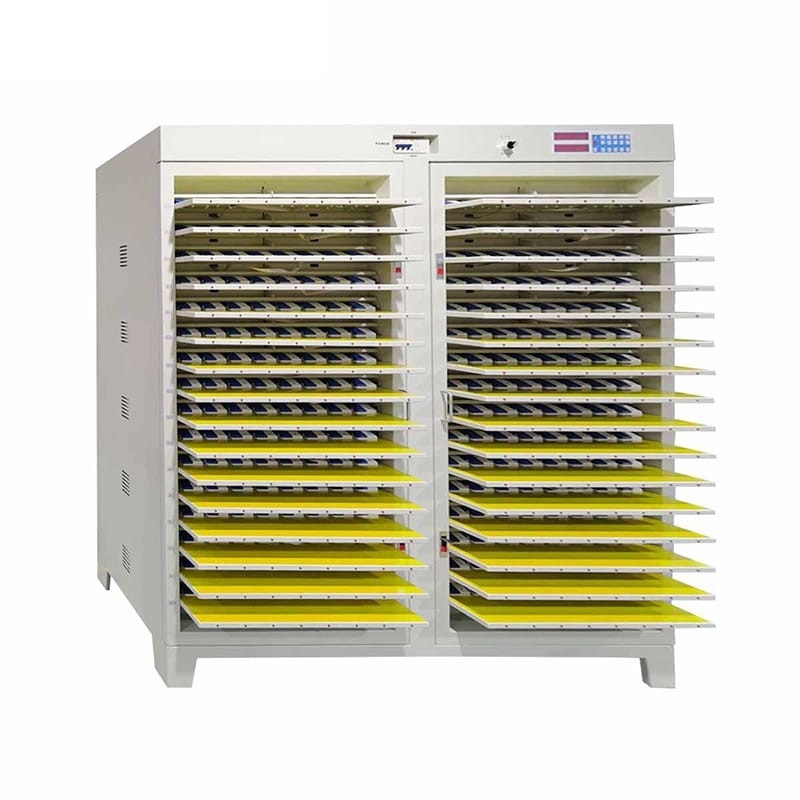

Manica 4.5V di Li Ion Battery Cell Grading Machine 512 per la batteria 18650
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | S11-512-6A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | USD 7900/pcs |
| Imballaggi particolari: | scatola di legno |
| Tempi di consegna: | 15-20 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pc al mese |
|
Informazioni dettagliate |
|||
| Manica no.: | 512 | Metodo di controllo di flusso di lavoro: | Intero controllo della cabina |
|---|---|---|---|
| modello di carico: | Tensione costante, corrente costante | Stato di taglio della tassa: | Tensione, corrente, tempo, capacità |
| Modo di scarico: | Constant Current | Stato di taglio di scarico: | Tensione, tempo, capacità |
| Ciclo di collaudo per campione: | ≤10s | Gamma di misura di tensione: | Tassa: 0~4.5V, scarico: 4.5~2.5V |
| Gamma di tensione della batteria: | 3~4.5V | ACCURATEZZA DI TENSIONE: | ± (0.05%RD+0.1%FS) |
| Evidenziare: | Li Ion Battery Cell Grading Machine,selezionatrice della batteria 4.5V,512 tester del carico di Manica 18650 |
||
Descrizione di prodotto
512 controllore dell'analizzatore del tester di capacità di scarico della batteria dello ione 18650 di Li di Manica
Descrizione di prodotto
TOB-512-2L il dispositivo pricipalmente è composto di interfaccia di comunicazione e di gabinetto di rilevazione della batteria. La camera di combustione della batteria è composta di morsetto della batteria e di corpo del piatto a disporre il dispositivo, una fonte costante corrente costante di tensione, un circuito di controllo di registrazione, un circuito di campionamento, un singolo microcomputer del chip e un pannello di controllo.
Caratteristiche di prodotto
1. Ogni attrezzatura può fare la tassa corrente e costante costante di tensione e lo scarico corrente costante per 512 pc della cellula che è all'interno della gamma di tensione.
2. Alimentazione elettrica corrente-costante costante di tensione, corrente costante a tensione costante che commuta senza impatto, particolarmente adatto ad Accumulatore litio-ione che carica i requisiti
3. Il dispositivo adotta il computer monochip di AVR come il centro di controllo e coopera con il circuito di campionamento periferico, che può essere controllato dal computer superiore. Una volta collegata al computer, la tassa e la curva di scarico complete di tutti i canali possono essere conservate, o può essere separata dal computer superiore ed essere azionata dal pannello di controllo. Carico costante corrente costante di tensione, prova corrente costante di scarico, ordinanti dal tempo, ecc.
4. Ogni batteria ha sua propria fonte corrente e costante costante indipendente di tensione ed il ciclo diformazione non si colpisce.
5. Un LED è montato su ciascuno dei dispositivi della batteria come esposizione di stato operativo e quando lo scarico è completato, può essere usato per indicare la separazione della capacità della batteria.
6. Rilevazione in tempo reale ogni tensione della batteria quando si carica, in primo luogo caricarsi corrente costante, quando la tensione della batteria raggiunge il valore di insieme, trasferirà uniformemente a tensione costante che si carica, quando il tempo stabilito o la condizione attuale di termine è soddisfatto, l'estremità caricantesi. Quando la corrente costante è scaricata, quando la tensione della batteria è più bassa del valore stabilito, dell'estremità di scarico e degli indicatori luminosi corrispondenti della batteria su.
7. Con spenga la funzione della protezione, il flusso di lavoro originale può continuare a funzionare dopo il potere indietro
8. Il computer superiore può mettere 32 parametri di punto di funzionamento e 256 cicli. Ogni computer superiore può collegare 1 - 15 insiemi di singolo sistema del microcomputer del chip. (suggerisca inferiore a 10 insiemi)
pacchetti software 9.Supporting
1) . Usi l'interfaccia grafica dell'operazione per visualizzare i dati quali tensione, la corrente, il periodo e la capacità di ogni batteria e visualizzi lo stato di lavoro corrispondente ed i termini anormali in vari colori.
2) Indicazione segmentata arbitraria di capacità della batteria (fino a 100 segmenti)
3) I punti di informazioni possono essere registrati secondo le condizioni in via di trasformazione di tensione, della corrente e del tempo formare un carico ed i dati completi della curva di scarico e l'intervallo di tempo dei punti di informazioni della curva è secondi ≤10.
4) Batteria che ordina funzione nelle varie circostanze (capacità, tempo, aperto
tensione del circuito, piattaforma di scarico, ecc.)
5) Calcolo automatico del rapporto di carico corrente costante, della perdita di capacità, dell'efficienza di scarico, della tensione media, della tensione mediana, ecc.
6) Impostazione possibila dell'operatore, operazione gerarchica
7) Può visualizzare la curva di scarico e della tassa, diagramma del ciclo
Specificazione di prodotto
| Manica no. | 512 |
| Metodo di controllo di flusso di lavoro | Intero controllo della cabina |
| Modello di carico | Tensione costante, corrente costante |
| Stato di taglio della tassa | Tensione, corrente, tempo, capacità |
| Modo di scarico | Corrente costante |
| Stato di taglio di scarico | Tensione, tempo, capacità |
| Ciclo di collaudo per campione | ≤10s |
| Gamma di misura di tensione | 0~5V, risoluzione 1mV |
| Gamma di tensione della batteria | Tassa: 0~4.5V, scarico: 4.5~2.5V |
| Gamma costante di tensione | 3~4.5V |
| Accuratezza di tensione | ± (0.05%RD+0.1%FS) |
| Gamma corrente | Tassa: 0.01-2A, scarico: 0.01-2A, risoluzione: 1mA |
| Accuratezza corrente | ± (0.1%RD+0.1%FS) |
| Gamma dell'insieme di tempo | Qualunque regolazione in 0~30000 minuti, l'unità di tempo è minima |
| Accuratezza di tempo | ≤±0.1% |
| Tipo del morsetto | Dispositivo a quattro vie di metodo |
| Il morsetto regola la gamma | 10mm-90mm |
| Tipo della batteria di sostegno | Cellula del cilindro |
| Fonte di tensione | 3 cavo di fase 4, AC380V±5%, 50HZ, potere consumption15KW |
| metodo di comunicazione | RS485, di baud rate 57600 |
| Dimensione della macchina | 1440mm (lunghezza) ×500mm (larghezza) ×1840mm (altezza |
| luogo di lavoro | Temperatura: 0-40℃, riguardante temperature≤85% |
| Corrente di funzionamento del pieno carico | Allineamento a 15A, allineamento zero di fase a 3A |
| Corrente di partenza del dispositivo | Momento di chiusura del commutatore dell'aria circa 60A |
| N.W | Anout 300kg |
|
Conduttura del sistema |
Configurazione minima del sistema informatico: CPU sopra P4, memoria sopra 2G, spazio su disco duro sopra 200G, schermo a colori di EGA/VGA, un CD-ROM, un topo, MicrosoftTM Windows XP e sopra, una porta di comunicazione di serie disponibile RS232, stampante di sostegno di Windows. Il sistema informatico è autonomo dall'utente ed il numero dei sistemi del microcomputer è determinato secondo i bisogni reali. |
Rifornimento di XWELL tutti i tipi di selezionatrice della batteria per le cellule cilindriche e le cellule prismatiche
