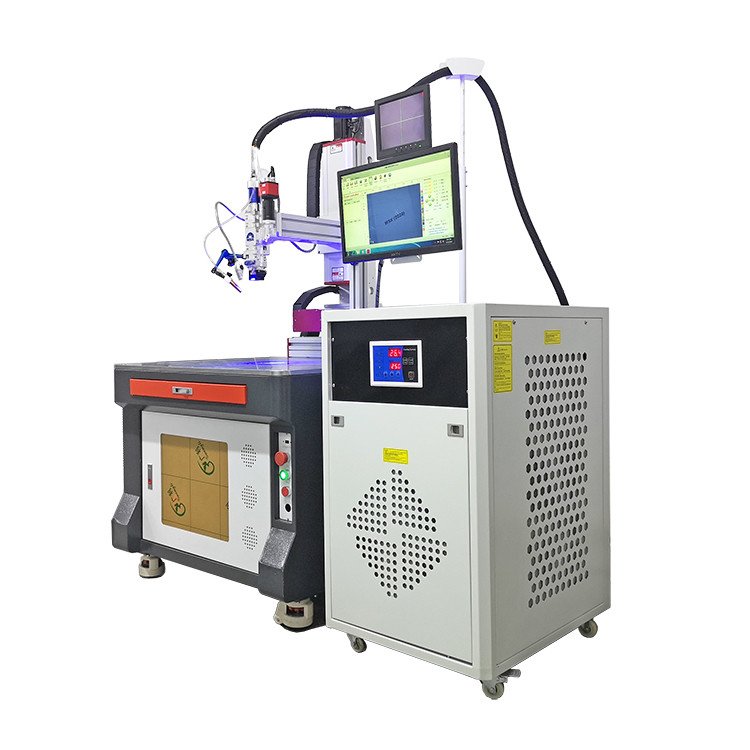

Monitoraggio prismatico del CCD della macchina 2000W della saldatura a punti del laser della batteria
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | XW-C1000W |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | USD 10000 - 22000 / pcs |
| Imballaggi particolari: | scatola di legno |
| Tempi di consegna: | 15-20 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pc al mese |
|
Informazioni dettagliate |
|||
| Modello: | XW-BW2000W | Viaggio DI X-Y: | 700*500mm personalizzabili e massimi |
|---|---|---|---|
| Viaggio di Z: | 400mm personalizzabili e massimi | Metodo di controllo: | Scheda di controllo e computer |
| Potere del laser: | 1000w 1500w 2000w 3000w | Profondità massima della saldatura: | 2mm |
| Lunghezza di cavo a fibre ottiche: | 10m | Tensione di funzionamento: | 220V/32A |
| Evidenziare: | macchina della saldatura a punti del laser 2000W,Macchina della saldatura a punti del laser del monitoraggio del CCD,Macchina automatica della saldatura a laser della batteria prismatica |
||
Descrizione di prodotto
Macchina continua automatica della saldatura a laser della batteria della fibra del pacchetto prismatico della batteria
La saldatura a laser è uno degli aspetti importanti di tecnologia della trasformazione del materiale del laser. Il processo di saldatura appartiene al tipo della conduzione di calore, la radiazione laser riscalda la superficie del pezzo in lavorazione ed il calore sulla superficie si diffonde attraverso la guida del trasferimento di calore. Controllando la larghezza, l'energia, la potenza di picco e la frequenza di ripetizione dell'impulso del laser, il pezzo in lavorazione è fuso per formare un bagno liquido specifico.
La saldatura a laser è un nuovo tipo di metodo di saldatura. La saldatura a laser pricipalmente punta sulla saldatura dei materiali con pareti sottili e dei pezzi di precisione, che possono realizzare la saldatura a punti, la saldatura di testa, la saldatura della pila, la saldatura della guarnizione, ecc.
Caratteristiche:
1) La piattaforma giroscopica fornita di moto di X/Y/Z, determinata dal servomotore, colpo può essere personalizzata, velocità di marcia e alta precisione veloci;
2) il sistema di controllo del CCD di HD, la circostanza di saldatura è chiaramente visibile evitare l'uscita dei prodotti difettosi.
3) software di controllo professionale, interfaccia grafica di operazione, operazione facile da usare e semplice;
4) può essere saldato in tutta la forma, quali punto, la linea, il cerchio, il quadrato, la forma su ordinazione, ecc.;
5) testa per saldare facoltativa dell'oscillazione, saldante sotto forma di cerchio, per soddisfare le più alte richieste trattate di saldatura.
6) può personalizzare il dispositivo automatico speciale per realizzare la fabbricazione in serie dei prodotti
Parametri della macchina della saldatura a laser della batteria
|
Nessun
|
Oggetto
|
XW-BW1000W
|
XW-BW1500W
|
XW-BW2000W
|
XW-BW3000W
|
|
1
|
Potere del laser
|
1000W
|
1500W
|
2000W
|
3000W
|
|
2
|
Tensione
|
Monofase 220V/50Hz 380V/50Hz trifase
|
|||
|
3
|
Metodo di controllo
|
Scheda di controllo e computer
|
|||
|
4
|
Viaggio DI X-Y
|
700*500mm personalizzabili e massimi
|
|||
|
5
|
Viaggio di Z
|
400mm personalizzabili e massimi
|
|||
|
6
|
Asse della R
|
Facoltativo, rotazione 360°
|
|||
|
7
|
Marca di fonte di laser
|
RAYCUS/JPT
|
|||
|
8
|
Accuratezza di posizione
|
±0.02mm
|
|||
|
9
|
Accuratezza di ripetibilità
|
±0.01mm
|
|||
|
10
|
Fonte di moto
|
Servomotore
|
|||
|
11
|
Max Speed
|
500mm/s
|
|||
|
12
|
Penetrazione di saldatura
|
0.1-3.0mm
|
|||
|
13
|
Metodo di raffreddamento
|
Raffreddamento ad acqua 1P-3P
|
|||
|
14
|
Lunghezza d'onda del laser
|
1080nm
|
|||
|
15
|
Sistema di osservazione
|
Luce rossa e sistema del CCD
|
|||
|
16
|
Materiali di consumo
|
Lente di protezione, acqua purificata, gas di protezione
|
|||
|
17
|
Peso
|
Circa 450kg
|
|||
Generatore ad alto rendimento del laser & computer di controllo industriale
Il JPT è marca famosa della Cina di generatore del laser.
Il laser continuo monomodale della fibra di JPT è una combinazione ottimizzata di ottico, di meccanico, di elettrico e di morbido. Attraverso l'interfaccia di controllo ed il software standard di Jept, lo stato di funzionamento del laser può essere controllato ed allarmato in tempo reale. Raccolga e registri i dati di funzionamento. Il laser adotta la dissipazione di calore raffreddata ad acqua e la progettazione montata a pannelli del telaio. Presenta molti vantaggi quali alta efficienza di conversione elettro-ottica, il consumo di energia basso, la struttura compatta, la manutenzione senza adeguamento, l'uscita a fibra ottica flessibile della trasmissione e l'integrazione facile per i clienti. È taglio industriale del laser, saldatura e l'altra sorgente luminosa ideale per l'applicazione.
Regolatore più freddo
È molto importante abbinare un refrigeratore adatto per la macchina della saldatura a laser. L'accuratezza di raffreddamento del controllo della temperatura e della prestazione del refrigeratore è strettamente connessa alla stabilità dell'uscita del laser.
L'aria compressa & proteggono il gas
L'aria compressa è usata per proteggere la lente della testa della saldatura a laser e protegge il gas è usata per proteggere il pezzo in lavorazione da saldare dall'ossidazione
Bottoni
La saldatrice ha bottone dell'arresto di emergenza, pulsante di avvio ed il tasto di arresto per l'operazione veloce.
