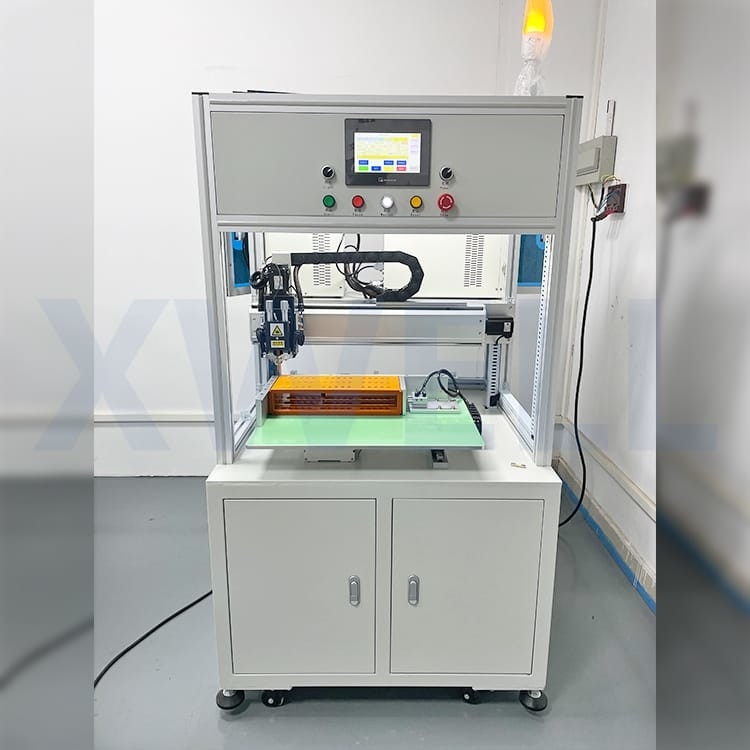

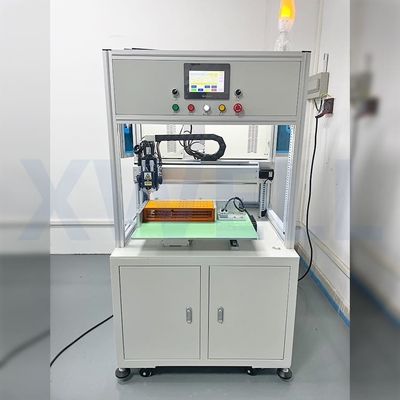

Macchina automatica della saldatura a punti di Electric Single Side del saldatore a punti del pacchetto di 18650 batterie al litio
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ASW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | USD 7000-8000/pcs |
| Imballaggi particolari: | Scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100pcs al mese |
|
Informazioni dettagliate |
|||
| Numero massimo delle cellule caricate: | 300-600pcs (cellule del litio di norma 18650) | Viaggio dell'ascissa: | 400 millimetri |
|---|---|---|---|
| Viaggio dell'asse y: | 400 millimetri | Velocità massima della saldatura a punti: | 0.3s/point |
| Viaggio di asse di Z: | 50 millimetri | Metodo di controllo: | Controllo del microcomputer |
| Macchina della saldatura a punti: | Alimentazione elettrica della saldatrice dell'invertitore di CC | Corrente di saldatura: | 5000A 8000A |
| Tensione: | 220V e 380V | Potere: | 4000 W |
| Evidenziare: | Saldatore a punti del pacchetto della batteria al litio,Saldatore a punti 4000 W del pacchetto della batteria,Singola macchina laterale della saldatura a punti della batteria |
||
Descrizione di prodotto
Macchina automatica della saldatura a punti di Electric Single Side del saldatore a punti di resistenza di CNC del pacchetto di 18650 batterie al litio
Descrizione di prodotto
La saldatura a punti Machinew del singolo del lato di MD-ASW pacchetto automatico della batteria è una macchina importante per l'assemblea cilindrica del pacchetto della batteria.
Quale presentano i vantaggi sotto:
1. Grande touch screen, operazione facile e più chiara esposizione.
2. Una risposta tre modi di programmazione dell'archivio, inserimento manuale, matrice, importazione di cad, semplice e veloci grafica. Pubblichi tutti i tipi di programmi complessi
4. La testa per saldare ha la funzione del raffreddamento a aria o di raffreddamento ad acqua, che può efficacemente ridurre l'influenza della temperatura dell'ago della saldatura a punti sulla qualità di saldatura
5. Può immagazzinare fino a 99 insiemi degli archivi, l'archivio è facile da chiamare e nessun processo complicato di cambiamento dei cavi e di regolazione della macchina è richiesto.
6. funzione di calibratura di Un-chiave per il contrappeso globale del giunto della lega per saldatura, che può essere calibrato per il contrappeso del punto causato cambiando l'ago della lega per saldatura o altre ragioni
Caratteristiche di prodotto
1. Viaggio dell'ascissa: 400mm
2. viaggio dell'asse y: 400mm
3. velocità massima della saldatura a punti: 0.3s/point; 2800pcs/h (servo testa)
4. velocità massima dell'azionamento del motore: 1000mm/s
5. numero massimo delle cellule caricate: 300-600pcs (cellule del litio di norma 18650)
6. Il numero dei gruppi dell'archivio che possono essere immagazzinati: 99 gruppi
7. sistema operativo: Sistema embedded + HMI
8. tipo di trasmissione: servomotore + guida lineare importata della vite di precisione
Applicazione del prodotto
Con la maschera su misura del dispositivo, la macchina della saldatura a punti può saldare 18650, 26650, 32650 e l'altro pacchetto cilindrico della batteria, può anche essere personalizzato per varia batteria cilindrica, la batteria quadrata, la batteria del bottone ed ecc.
Struttura di prodotto
Specificazione di prodotto
| Oggetto | Parametro |
|---|---|
| Saldatore | Alimentazione elettrica della saldatura a punti dell'invertitore 5000A/8000A (facoltativa) |
| Quantità della testa per saldare | 1 |
| Gamma di saldatura | 400*400mm |
| Tipo delle cellule | 18650, 21700, 32650… tutti i tipi di cellule cylinderial |
| Supporto totale delle cellule | 300-600 pc |
| Velocità di saldatura | 0.35s/spot massimo, 2800 pcs/h |
| Materiale di collegamento delle cellule | Nichel, acciaio nichelato |
| Spessore massimo di saldatura | 0.3mm |
| Gruppi di parametro massimi | 99 gruppi |
| Sistema di esercizio | Interfaccia utente del touch screen e del microcomputer |
| Modo del driver | Motro e ferrovia di guida di precisione |
| Metodo di raffreddamento | Da aria o da acqua (facoltativa) |
| Pressione d'aria | 0.4-0.6 Mpa |
| Tensione di potere | Monofase 220V/380V trifase |
| Potere | 8000 W |
| Dimensione | 900L*900W*1930Hmm |
| Peso | 300kg |
Dettagli del prodotto
Campioni di saldatura del pacchetto della batteria
Campioni della saldatura a punti
La doppia macchina laterale della saldatura a punti adatta a tutti i tipi di cellule cilindriche imballa ed adatto a tutte le forme dei pacchetti. Con l'alimentazione elettrica della saldatura a punti di alta qualità 5000A/8000A, può saldare lo spessore da 0.1mm a 0.3mm. Il punto di saldatura è la bella, conducibilità costante e buona.
