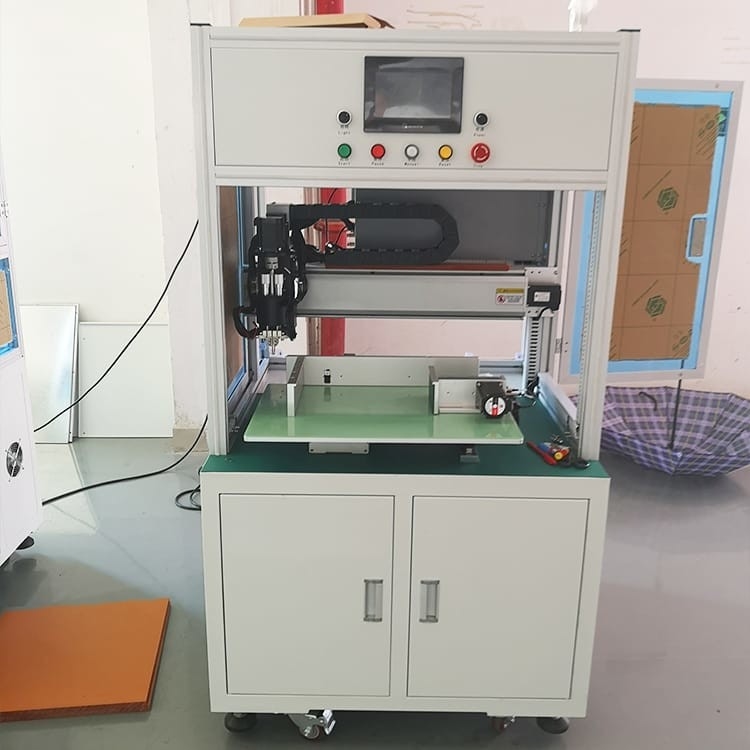

18650/21700/32650 Servomotore passo-passo per saldatore a punti con batteria per auto
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ASW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PCS |
|---|---|
| Prezzo: | USD 6000 - 12000 / pcs |
| Imballaggi particolari: | Scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100pcs al mese |
|
Informazioni dettagliate |
|||
| Tipo di macchina: | Singolo lato di MD-ASW automatico | Gamma di saldatura: | 400 millimetri * 400 millimetri |
|---|---|---|---|
| Peso massimo del pacchetto: | 35 kg | Dimensione massima del pacchetto: | Direzione di X: 26; Direzione di Y: 26 |
| Determinare modo: | servomotore passo passo | Corrente di saldatura: | 5000A 8000A |
| Voltaggio: | 220V e 380V | Potenza: | 4000 W |
| Evidenziare: | Saldatrice a punti per batteria motore passo-passo,Saldatrice a punti per batteria servomotore,Saldatrice a punti per batteria al litio da 4000 W |
||
Descrizione di prodotto
Saldatrice a punti per batteria per auto 18650/21700/32650 con batteria agli ioni di litio automatica singola su un lato
Descrizione della saldatrice a punti della batteria
MD-ASW è applicabile al pacco batteria del veicolo elettrico, pacco batteria lampione, modulo batteria automobile, pacco batteria veicolo di bilanciamento, pacco batteria scooter, alimentatore mobile, modulo pacco batteria di avviamento, pacco batteria elettroutensile, pacco batteria notebook, vari prodotti elettronici e altre combinazioni di batterie!
Saldatrice a punti a batteriaCaratteristiche
Questa macchina viene utilizzata per la saldatura a punti automatica del pacco batteria da 18650,26650,32650 cilindri.
1.Supporta l'avvio del punto di interruzione, supporta l'avvio automatico e la conversione della modalità di avvio manuale.
2. Ha una falsa saldatura a punti e una funzione di allarme di saldatura a punti.
3. La programmazione è semplice e supporta qualsiasi programmazione a punti e programmazione di array.È possibile salvare 999 gruppi di file di programmazione.
4. Promemoria per la sostituzione dell'ago di saldatura.
5. Proprio sistema di monitoraggio della corrente di saldatura, monitoraggio in tempo reale della corrente di saldatura.
Saldatrice a punti a batteriaVantaggi
1. La corsa di saldatura può essere personalizzata
2. Adatto a vari tipi di batteria
3. Saldatura ad alta velocità
4. Touch screen da 7 pollici, funzionamento più conveniente, display più chiaro
5. La testa di saldatura ha la funzione di raffreddamento ad aria o ad acqua, che può ridurre efficacemente l'influenza dell'ago per saldatura a punti
temperatura sulla qualità della saldatura.
6. Può memorizzare fino a 999 gruppi di file, il file è semplice da chiamare,
non richiede un complicato processo di cambio linea
7. Funzione di calibrazione a un tasto per lo spostamento totale dei giunti di saldatura, che può essere calibrato per lo spostamento del punto causato dalla modifica del
pin di saldatura o altri motivi8.La saldatrice a punti elettrica o pneumatica è opzionale
Saldatrice a punti a batteriaSpecifica
| Modello numero: | MD-ASW |
| Corsa dell'asse Y | 500mm (personalizzabile) |
| Corsa dell'asse X | 350mm (personalizzabile) |
| Velocità massima di saldatura a punti | 0,35 s/punto (1 ora: circa 2800 unità 18650 celle) |
| Velocità di azionamento del motore | 1000 mm/s |
| Nuclei elettrici a carico massimo | Direzione X: 26;Direzione Y: 26 |
| Capacità di archiviazione di gruppi di file | 99 gruppi |
| Sistema operativo | interfaccia uomo-macchina del sistema integrato |
| Modalità di trasmissione | Vite di precisione Taiwan con binario di guida |
| Modalità di guida | servomotore passo-passo |
| Ripetere la precisione di posizionamento | ±0,02 mm |
| Dimensioni | L: 900 mm, L: 900 mm, A: 1750 mm |
| Potenza | 4000 W |
| Peso della macchina | 200 kg |
| Peso massimo del cuscinetto dell'asse Y | 35 kg |
| Alimentazione in ingresso | monofase AC 220V/50Hz |
| Sorgente d'aria | 0,4-0,6 Mpa |
Saldatrice a punti a batteriaApplicazione
Con l'attrezzatura corrispondente, la saldatrice a punti può saldare 18650, 26650, 32650 e altre batterie cilindriche, può anche essere personalizzata per una varietà di batterie cilindriche, batterie quadrate, batterie a bottone e così via.
Saldatrice a punti a batteriaOperazione
1. Impostazione dei parametri di saldatura sul touch screen.(Lo stesso prodotto deve essere impostato solo una volta)
2. Mettere l'apparecchio con il pacco batteria in posizione di bloccaggio rapido.
3. Premere il pulsante di avvio, MD-ASW completa automaticamente tutte le azioni di saldatura.
4. Suono MD-ASW per richiedere la sostituzione da parte dell'operatore del nuovo dispositivo (pacco batteria).

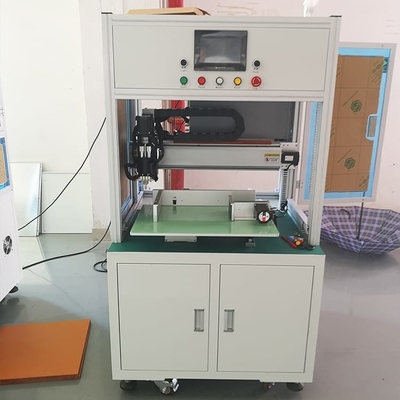

Struttura della saldatrice a batteria su un lato
Particolari della saldatrice a punti su un lato
Campioni di saldatura a pacco batterie
