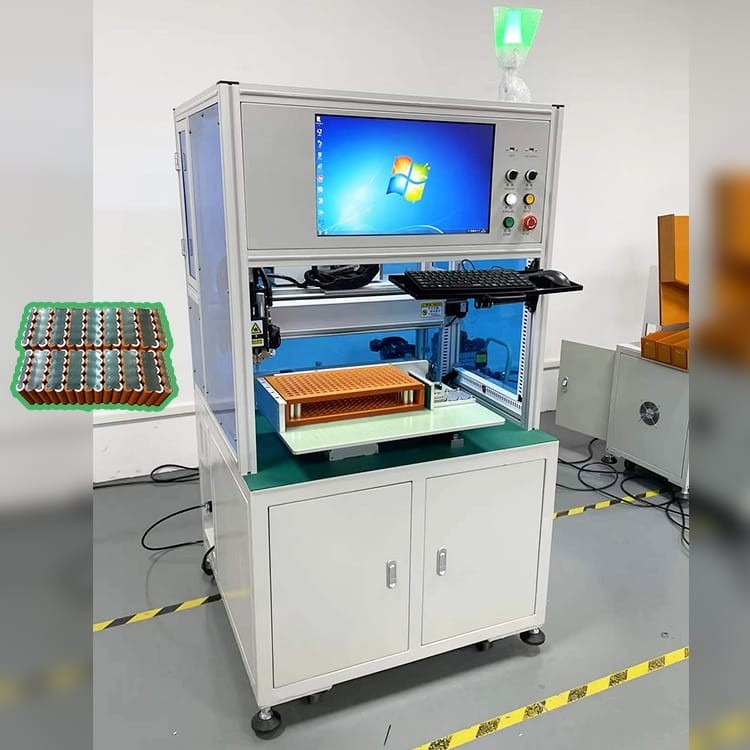

Saldatrice a punti monolaterale a batteria cilindrica per veicoli elettrici Pacco batterie per bici elettriche
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ASW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | USD 6000-12000/pcs |
| Imballaggi particolari: | SCATOLA DI LEGNO |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100pcs al mese |
|
Informazioni dettagliate |
|||
| Tipo di batteria: | break | Viaggio di X: | 400 millimetri |
|---|---|---|---|
| Viaggio di Y: | 400 millimetri | Fonte di potere: | 5000A o 8000A |
| Sistema operativo: | Windows e software | Modalità di trasmissione: | Ferrovia di guida lineare della vite rod+precision |
| Tasso massimo della saldatura a punti: | 0.5S/point; 1500-1800pcs/h | Campo di pressione della molla della testa per saldare: | 1.0 - 5kg |
| Voltaggio: | 220V e 380V | Potenza: | 4000 W |
| Evidenziare: | batterie Saldatrice a punti a lato singolo,18650 Saldatrice a punti a lato singolo,Saldatrice a punti a batteria cilindrica |
||
Descrizione di prodotto
Saldatrice a punti monolaterale a batteria cilindrica per gruppo batterie per veicoli elettrici/bici EV/auto EV
Saldatrice a punti a lato singolo
La saldatrice a punti monolaterale MD-ASW viene utilizzata per la saldatura di pacchi batteria, come pacchi batteria 18650, 26650, 21700, 32650....
Saldatrice a punti a lato singoloCaratteristiche
Questa macchina viene utilizzata per la saldatura a punti automatica del pacco batteria da 18650,26650,32650 cilindri.
1.Supporta l'avvio del punto di interruzione, supporta l'avvio automatico e la conversione della modalità di avvio manuale.
2. Ha una falsa saldatura a punti e una funzione di allarme di saldatura a punti.
3. La programmazione è semplice e supporta qualsiasi programmazione a punti e programmazione di array.È possibile salvare 999 gruppi di file di programmazione.
4. Promemoria per la sostituzione dell'ago di saldatura.
5. Proprio sistema di monitoraggio della corrente di saldatura, monitoraggio in tempo reale della corrente di saldatura.
Saldatrice a punti a lato singoloVantaggi
1. Il colpo di saldatura può essere personalizzato;
2. Adatto a vari tipi di batteria;
3. Saldatura ad alta velocità;
4. Computer con software Windows, funzionamento più conveniente, display più chiaro;
5. La testa di saldatura ha la funzione di raffreddamento ad aria o ad acqua, che può ridurre efficacemente l'influenza della temperatura dell'ago della saldatura a punti sulla qualità della saldatura;
6. Può memorizzare fino a 999 gruppi di file, il file è semplice da chiamare, non richiede un complicato processo di cambio linea;
7. Funzione di calibrazione a un tasto per lo spostamento totale dei giunti di saldatura, che può essere calibrato per lo spostamento del punto causato dalla modifica del
pin di saldatura o altri motivi
8. La saldatrice a punti elettrica o pneumatica è opzionale.
Specifiche di prodotto
|
Corsa dell'asse X
|
400 mm (personalizzabile)
|
Sistema operativo
|
Windows e software |
|
Corsa dell'asse Y
|
400 mm (personalizzabile)
|
Modalità di trasmissione
|
Asta a vite + guida lineare di precisione
|
|
Velocità massima di saldatura a punti
|
0,5 S/punto;1500-1800 pz/ora
|
Modalità di guida
|
Servomotore ibrido
|
|
Velocità massima di azionamento del motore
|
1000 mm/s
|
Spessore di saldatura al nichel
|
0,1 mm-0,3 mm
|
|
Cella caricata massima (18650)
|
Circa 500 pezzi (20 * 25)
|
Dimensione
|
900L*900W*1750H
|
|
N. di gruppi di file salvati
|
99 gruppi
|
Precisione di posizionamento
|
±0,02 mm
|
|
Il peso
|
200 kg
|
Peso portante orizzontale
|
15 kg (OEM)
|
Elenco delle parti principali
| Nome | Qtà |
| Modulo asse X | 1 set |
| Modulo asse Y | 1 set |
| Ospite di saldatura | 1 pz |
| Testa di saldatura | 1 set |
| Meccanismo di bloccaggio | 1 set |
| Stampo per saldatura | 1 set |
| Computer | 1 pz |
| Controllore di movimento | 1 pz |
| Servomotore | 2 set |
| Elemento pneumatico | 1 set |
| Parti di lavorazione | 1 lotto |
| Sistema di controllo | 1 set |
| Telaio della macchina | 1 set |
| Sistema d'allarme | 1 set |
Funzionamento della saldatrice a punti su un lato
1. Impostazione dei parametri di saldatura sul touch screen.(Lo stesso prodotto deve essere impostato solo una volta)
2. Mettere l'apparecchio con il pacco batteria in posizione di bloccaggio rapido.
3. Premere il pulsante di avvio, MD-ASW completa automaticamente tutte le azioni di saldatura.
4. Suono MD-ASW per richiedere la sostituzione da parte dell'operatore del nuovo dispositivo (pacchetto batteria)."
