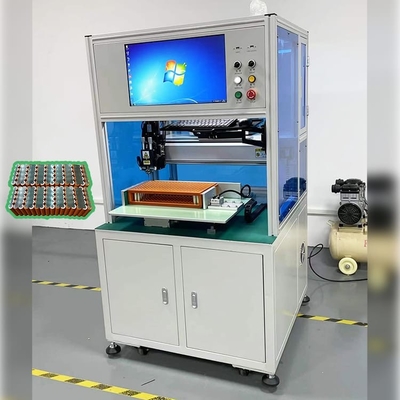

Saldatrice a punti automatica del pacco batteria singolo lato per 18650 21700 celle cilindriche
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ASW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | USD 6000-12000/pcs |
| Imballaggi particolari: | SCATOLA DI LEGNO |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100pcs al mese |
|
Informazioni dettagliate |
|||
| Tipo di batteria: | 18650, 26650, 21700, 32650... | Gamma di saldatura X: | 400 millimetri |
|---|---|---|---|
| Gamma di saldatura Y: | 400 millimetri | Corrente di saldatura massima: | 5000A 8000A |
| Sistema operativo: | Windows e software | Modalità di trasmissione: | Ferrovia di guida lineare della vite rod+precision |
| Tasso massimo della saldatura a punti: | 0.5S/point; 1500-1800pcs/h | Campo di pressione della molla della testa per saldare: | 1.0 - 5kg |
| Voltaggio: | 220V e 380V | Potenza: | 4000 W |
| Evidenziare: | Saldatrice a punti con batteria automatica,Saldatrice a punti con batteria 21700,Saldatrice con batteria da 4000 W |
||
Descrizione di prodotto
Saldatrice a punti automatica a batteria singola per pacco batterie cilindrico 18650 21700
Applicazione per saldatrice a punti su un lato
Applicabile al pacco batteria del veicolo elettrico, pacco batteria lampione, modulo batteria automobile, pacco batteria veicolo bilancia, pacco batteria scooter, alimentatore mobile, modulo pacco batteria di avviamento, pacco batteria elettroutensile, pacco batteria notebook, vari prodotti elettronici e altre combinazioni di batterie !
Saldatrice a punti a lato singoloCaratteristiche
1. Supporta l'avvio del punto di interruzione, l'avvio automatico e la conversione della modalità di avvio manuale.
2. Programmazione semplice, supporto di qualsiasi programmazione a punti e programmazione di array, realizzazione di salti di saldatura a punti, passaggio rapido tra modalità punto singolo e doppio punto, ottimizzazione del percorso di saldatura a punti, miglioramento dell'efficienza, salvataggio di 99 gruppi di file di programmazione su disco locale e importazione di grafica tramite Interfaccia USB.
3. Può essere suddiviso in super operatore, manutenzione, amministratore, ecc.
4. Viene adottato l'alimentatore per saldatura DC inverter, che ha prestazioni stabili, velocità di saldatura elevata e modalità di lavoro a corrente costante, in modo da eliminare a lungo i fattori instabili della corrente di saldatura.
5. Dispone di un proprio sistema di monitoraggio della corrente di saldatura, in grado di monitorare la corrente di saldatura in tempo reale.
6. L'alimentatore per saldatura a punti ha la funzione di falso allarme di saldatura, che può comunicare direttamente con il controller di movimento, registrare la falsa posizione di saldatura e prevedere e ricordare la sostituzione dell'ago di saldatura.
7. L'efficienza di saldatura è circa 4 volte quella del lavoro, con elevata stabilità, risparmio di manodopera, risparmio di tempo e risparmio sui costi.
Saldatrice a punti a lato singoloVantaggi
1. Indurre la tensione di carico, controllare la tensione nella modalità di feedback e realizzare saldature di alta qualità.
2. Modalità di accensione di preriscaldamento e riscaldamento principale: preriscaldare prima della saldatura per garantire una qualità di saldatura stabile.
3. Mantenere la continuità della densità di energia, tempi di saldatura brevi, ridurre la deformazione e lo scolorimento del metallo di base.(il tempo di saldatura è controllato in microsecondi e la modalità di uscita continua)
4. Facile da cambiare da bassa corrente ad alta corrente, adatto per saldature di precisione.
5. È possibile impostare i limiti superiore e inferiore della corrente per giudicare se la qualità della saldatura è buona o meno, il che è adatto alla piattaforma di automazione della saldatura.
6. La corrente di saldatura aumenterà con l'accensione per garantire l'effetto di saldatura.
7. Sistema di controllo stabile
8. Dispositivo di regolazione ad alta configurazione
9. Procedura di lavoro di alta precisione
10. Prestazioni ad alto costo dei prodotti
Specifiche di prodotto
|
Corsa dell'asse X
|
400 mm (personalizzabile)
|
Sistema operativo
|
Windows e software |
|
Corsa dell'asse Y
|
400 mm (personalizzabile)
|
Modalità di trasmissione
|
Asta a vite + guida lineare di precisione
|
|
Velocità massima di saldatura a punti
|
0,5 S/punto;1500-1800 pz/ora
|
Modalità di guida
|
Servomotore ibrido
|
|
Velocità massima di azionamento del motore
|
1000 mm/s
|
Spessore di saldatura al nichel
|
0,1 mm-0,3 mm
|
|
Cella caricata massima (18650)
|
Circa 500 pezzi (20 * 25)
|
Dimensione
|
900L*900W*1750H
|
|
N. di gruppi di file salvati
|
99 gruppi
|
Precisione di posizionamento
|
±0,02 mm
|
|
Il peso
|
200 kg
|
Peso portante orizzontale
|
15 kg (OEM)
|
Elenco delle parti principali
| Nome | Qtà |
| Modulo asse X | 1 set |
| Modulo asse Y | 1 set |
| Ospite di saldatura | 1 pz |
| Testa di saldatura | 1 set |
| Meccanismo di bloccaggio | 1 set |
| Stampo per saldatura | 1 set |
| Computer | 1 pz |
| Controllore di movimento | 1 pz |
| Servomotore | 2 set |
| Elemento pneumatico | 1 set |
| Parti di lavorazione | 1 lotto |
| Sistema di controllo | 1 set |
| Telaio della macchina | 1 set |
| Sistema d'allarme | 1 set |
Funzionamento della saldatrice a punti su un lato
1. Impostazione dei parametri di saldatura sul touch screen.(Lo stesso prodotto deve essere impostato solo una volta)
2. Mettere l'apparecchio con il pacco batteria in posizione di bloccaggio rapido.
3. Premere il pulsante di avvio, MD-ASW completa automaticamente tutte le azioni di saldatura.
4. Suono MD-ASW per richiedere la sostituzione da parte dell'operatore del nuovo dispositivo (pacchetto batteria)."
