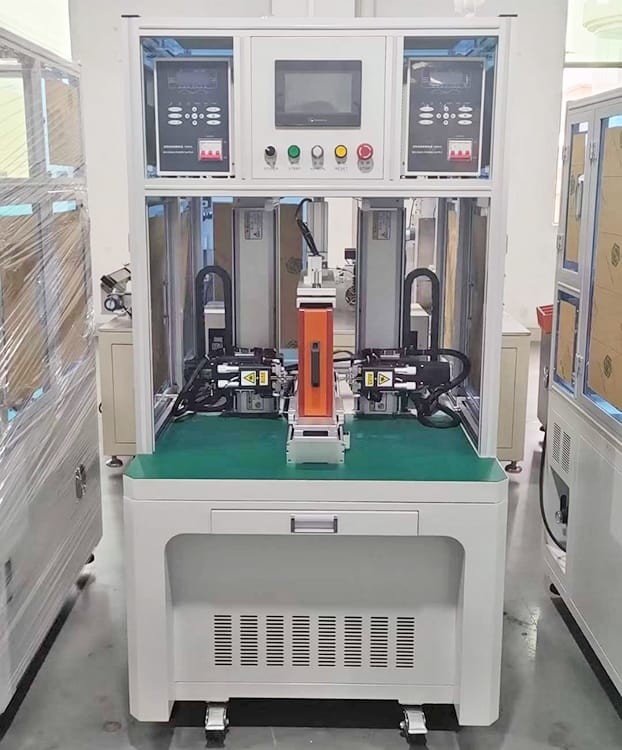

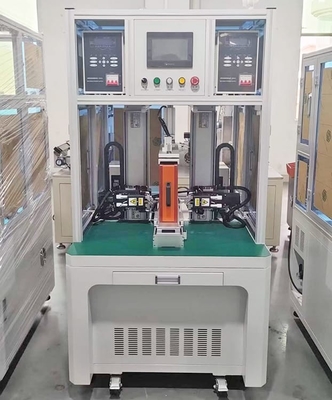

Doppia macchina parteggiata automatica della saldatura a punti per una batteria al litio di 18650 poteri
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | USD 9000 - 12000 / pcs |
| Imballaggi particolari: | scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100PCS AL MESE |
|
Informazioni dettagliate |
|||
| Modello: | MD-ADW | Dimensione di saldatura: | 500 * 350 millimetri |
|---|---|---|---|
| Capacità: | 300pcs | spessore di saldatura: | 0.1mm-0.25mm |
| Numero capo: | 2 pc | Alimentazione: | alimentazione elettrica del transistor saldatore a punti/6000A dell'invertitore 8000A |
| Efficienza: | 3500pcs/h | Capacità di carico massimo: | 200-400pcs (batteria al litio di norma 18650) |
| Interfaccia utente: | sistema embedded + schermo uomo macchina | Modo dell'azionamento: | Ferrovia del motore di punto e di guida di precisione |
| Evidenziare: | Doppia macchina parteggiata della saldatura a punti 18650,Doppio saldatore a punti parteggiato della batteria al litio,Un saldatore a punti di 18650 batterie al litio |
||
Descrizione di prodotto
Macchina su due lati automatica della saldatura a punti della batteria al litio di 18650 poteri
Caratteristiche su due lati della macchina della saldatura a punti
1. Adotti XWELL ha saldato la struttura, l'operazione più stabile.
2. adotti il regolatore di moto, pacchetti della batteria di matrice di sostegno e di non matrice, l'operazione intelligente, l'operazione facile e programmazione veloce
3. saldatura automatica su due lati, inizio di punto di rottura di sostegno, inizio automatico di sostegno e conversione di modo manuale di inizio.
4. fornito del monitoraggio di saldatura e sistema di allarme corrente, monitoraggio in tempo reale di riparazione corrente di saldatura della funzione di saldatura ed automatica.
5. Viene con il perno di saldatura che elabora la funzione della compensazione e la parte di saldatura del perno adotta un sistema raffreddato ad acqua di dissipazione di calore di circolazione efficacemente per ridurre la perdita di perni di saldatura.
Descrizione su due lati della macchina della saldatura a punti
La saldatura a punti Machinew del pacchetto automatico della batteria del lato del doppio di MD-ADW è una piattaforma generale di tecnologia della trasformazione automatica basata del microcomputer, della saldatura a punti e dell'assemblea del pacchetto adatto della batteria nella fabbrica.
Rispetto a saldatura a punti manuale, l'efficienza e l'accuratezza di saldatura notevolmente sono state migliorate. La progettazione umanizzata fa l'operazione e l'eliminazione degli errori del molto facile e conveniente. La progettazione delle componenti incorporate appare più conciso.
MD-ADW è doppia progettazione del saldatore, il positivo ed il palo negativo della batteria può essere saldato allo stesso tempo, l'efficienza è migliorato entro 2 volte confrontate alla singola saldatrice del lato.
Specificazione su due lati della macchina della saldatura a punti
| Modello | MD-ADW |
| Viaggio dell'asse y | 500mm |
| viaggio di Z-asse | 350mm |
| Velocità della saldatura a punti | 0.3s / punto; 5000pcs/h |
| Velocità massima dell'azionamento del motore | 1000mm/s |
| Il numero massimo delle batterie caricate | 300pcs (batteria al litio di norma 18650) |
| Numero dei gruppi per la conservazione degli archivi | 99 gruppi |
| Sistema operativo | Sistema embedded + schermo uomo macchina |
| Trasmissione | Passo passo + guida lineare importata di precisione (servo + vite facoltativi) |
| Alimentazione elettrica | ± monofase 10%/50Hz 10% del ± 220V |
| Dotazione d'aria | 0,4 ~ 0.6Mpa |
| Peso | 350KG |
| Dimensioni | 1100mm*900mm*1930mm |
Applicazione su due lati della macchina della saldatura a punti
Con il dispositivo corrispondente, MD-ADW può saldare 18650, 21700,26650, 32650 e le altri batterie ed ecc. cilindrici.
Operazione di macchina su due lati della saldatura a punti
1. Fissazione dei parametri di saldatura sul touch screen. (Lo stesso prodotto deve soltanto essere messo una volta)
2. metta il dispositivo con la batteria ingrassano la posizione di pressione rapida.
3. la stampa il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. Il suono del saldatore per richiamare la sostituzione dell'operatore di nuovo dispositivo (pacchetto della batteria).
