Macchina elettrica per saldatura a punti a doppia faccia con saldatore a punti per batteria elettrica
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | USD 9000 - 12000 / pcs |
| Imballaggi particolari: | scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100PCS AL MESE |
|
Informazioni dettagliate |
|||
| Number di modello: | MD-ADW | Gamma di saldatura: | 500 * 350 millimetri |
|---|---|---|---|
| Quantità della batteria: | 300pcs | Spessore di sostegno: | 0.1mm-0.3mm |
| Numero capo: | 2 pc | Alimentazione: | Alimentazione elettrica del transistor |
| Efficienza: | 3500pcs/h | Capacità di carico massimo: | 200-400pcs (batteria al litio di norma 18650) |
| Interfaccia utente: | sistema embedded + schermo uomo macchina | Modo dell'azionamento: | Ferrovia del motore di punto e di guida di precisione |
| Evidenziare: | Saldatore a punti per batteria elettrica per bicicletta,saldatore a punti per batteria a doppia faccia,saldatrice a punti a doppia faccia per batteria |
||
Descrizione di prodotto

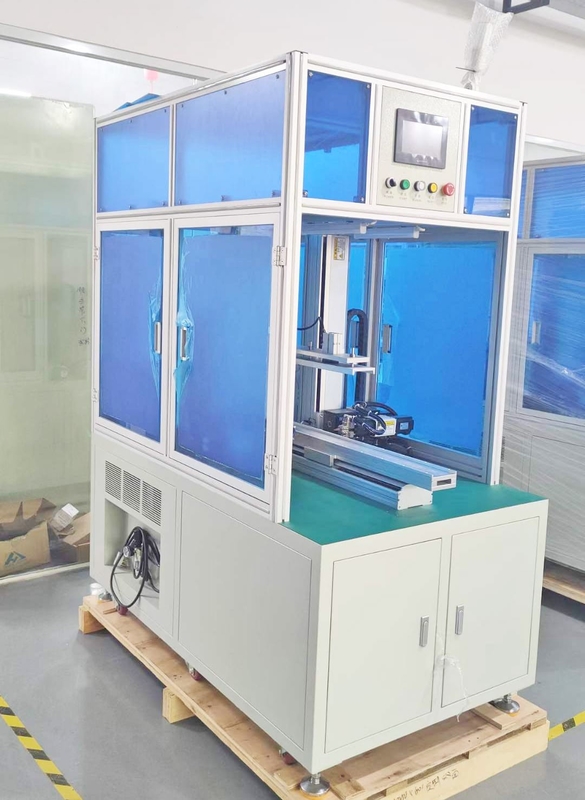

Macchina per saldatura a punti automatica a doppia faccia con batteria per bicicletta elettrica
Applicazione della saldatrice a punti su entrambi i lati
Utilizzato per la saldatura di batterie per motociclette elettriche, batteria di backup UPS, modulo per veicoli a nuova energia, batteria per biciclette elettriche.
Caratteristiche della saldatrice a punti su entrambi i lati
1. Schermo LCD: i parametri delle coordinate possono essere importati dal disco U, la quantità di produzione viene raccolta automaticamente e viene visualizzata l'attuale efficienza di produzione
2. Protezione della grata di sicurezza: entrambi i lati sono protetti da grate di sicurezza per evitare lesioni al personale durante il funzionamento
3. Testa di saldatura a circolazione raffreddata ad acqua: la testa di saldatura adotta la circolazione di raffreddamento ad acqua per dissipare il calore.Durante la saldatura con corrente elevata istantanea, mantiene sempre uno stato di temperatura costante, riducendo efficacemente la perdita di aghi di saldatura e migliorando l'effetto di saldatura
4. Sistema di controllo industriale per PC + scheda di controllo del movimento: adotta il sistema di controllo di "incorporato [sistema di controllo industriale per PC + scheda di controllo del movimento] + display a cristalli liquidi LCD da 19 pollici" per visualizzare lo stato di funzionamento in modo tempestivo ed è facile da usare e mantenere
5. Servomotore ad alta precisione: il meccanismo operativo adotta un servomotore con modulo lineare per un posizionamento preciso
6. Alimentazione a transistor: viene selezionata l'alimentazione a transistor, con il proprio sistema di monitoraggio della corrente, che può monitorare la corrente di saldatura, avvisare e ricordare e risolvere efficacemente i problemi di falsa saldatura e falsa saldatura.La saldatura è più stabile, le scintille sono piccole e la scoria di saldatura è minore
7. Fusoliera della struttura metallica: l'intera macchina adotta un intero corpo della struttura metallica, che è più stabile durante il funzionamento dell'apparecchiatura e presenta un basso rumore di funzionamento
Descrizione della saldatrice a punti a doppia faccia
La macchina per saldatura a punti automatica a doppio lato MD-ADW è una piattaforma generale di tecnologia di elaborazione automatica basata su microcomputer, saldatura a punti di batterie adatte e assemblaggio in fabbrica.
Rispetto alla saldatura a punti manuale, l'efficienza e la precisione della saldatura sono state notevolmente migliorate.Il design umanizzato rende il funzionamento e il debug molto facili e convenienti.Il design dei componenti integrati rende l'aspetto più conciso.
MD-ADW è un design a doppia saldatrice, il polo positivo e negativo della batteria può essere saldato contemporaneamente, l'efficienza è migliorata di 2 volte rispetto alla saldatrice a lato singolo.
Saldatrice a punti a doppia facciaSpecifica
| Modello | MD-ADW |
| Corsa sull'asse Y | 500 mm |
| Corsa dell'asse Z | 350 mm |
| Velocità di saldatura a punti | 0,3s/punto;5000 pz/ora |
| Velocità massima di azionamento del motore | 1000 mm/sec |
| Il numero massimo di batterie caricate | 300 pezzi (batteria al litio 18650 standard) |
| Numero di gruppi per la memorizzazione dei file | 99 gruppi |
| Sistema operativo | Sistema integrato + schermo uomo-macchina |
| Trasmissione | Stepper + guida lineare di precisione importata (servo opzionale + vite) |
| Alimentazione elettrica | Monofase 220V ± 10% / 50Hz ± 10% |
| Alimentazione d'aria | 0,4 ~ 0,6 MPa |
| Peso | 350 kg |
| Dimensioni | 1100mm*900mm*1930mm |
Saldatrice a punti a doppia facciaOperazione
1. Impostazione dei parametri di saldatura sul touch screen.(Lo stesso prodotto deve essere impostato solo una volta)
2. Posizionare l'apparecchiatura con il pacco batteria nella posizione di bloccaggio rapido.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. Il suono del saldatore richiede all'operatore la sostituzione del nuovo dispositivo (batteria).
