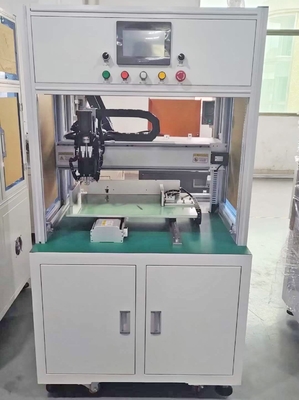

Punto parteggiato di CNC della batteria al litio della macchina completamente automatica della saldatura a punti singolo
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ASW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | USD 6000 - 12000 / pcs |
| Imballaggi particolari: | scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100PCS AL MESE |
|
Informazioni dettagliate |
|||
| Modello: | MD-ASW | Dimensione di saldatura: | 400*400mm |
|---|---|---|---|
| Supporto del peso massimo: | 35KG | Dimensione del pacchetto di sostegno: | Direzione di X: 26; Direzione di Y: 26 |
| Determinare modo: | servomotore passo passo | Corrente di saldatura: | 5000A 8000A |
| Tensione: | 220V e 380V | Potere: | 4000 W |
| Evidenziare: | Macchina della saldatura a punti della batteria al litio 35KG,Macchina della saldatura a punti della batteria al litio di CNC |
||
Descrizione di prodotto
Macchina a un solo lato completamente automatica della saldatura a punti del pacchetto della batteria al litio del punto di CNC
Descrizione della macchina della saldatura a punti della batteria
La saldatura automatica a un solo lato combinata delle cellule cilindriche salda gli strati puri del nichel o l'acciaio nichelato con le coperture d'acciaio positive e negative delle cellule.
Caratteristiche della macchina della saldatura a punti della batteria
1. La saldatura automatica, i giunti uniformi della lega per saldatura, buona consistenza, migliora il tasso qualificato
2. monitoraggio corrente in tempo reale di saldatura, saldatura o allarme antincendio falso ed arresto automatico
3. regoli manualmente la riparazione automatica che salda, saldatura unica di area della riparazione
4. Il meccanismo di comando adotta i servomotori con i moduli lineari per il posizionamento preciso
Vantaggi della macchina della saldatura a punti della batteria
1. Il colpo di saldatura può essere personalizzato
2. adatto per vari generi di pacchetto della batteria
3. saldatura di alta velocità
4. touch screen a 7 pollici, operazione più conveniente, più chiara esposizione
5. la testa per saldare ha funzione del raffreddamento ad acqua o di raffreddamento a aria, che può efficacemente ridurre l'influenza dell'ago della saldatura a punti
temperatura su qualità di saldatura.
6. Può immagazzinare fino a 999 gruppi di archivi, il issimple dell'archivio per chiamare,
non richiede la linea complicata processo cambiante
7. funzione di calibratura di Un-chiave per i giunti totali del ofsolder dello spostamento, che possono essere calibrati per lo spostamento del punto causato cambiando
perno della lega per saldatura o l'altro reasons8. La macchina elettrica o pneumatica della saldatura a punti è facoltativa
Specificazione della macchina della saldatura a punti della batteria
| Modello no. | MD-ASW |
| Viaggio dell'asse y | 500mm (personalizzabile) |
| Viaggio dell'ascissa | 350mm (personalizzabile) |
| Velocità massima della saldatura a punti | 0.35s/point (1 ora: circa 2800 cellule units18650) |
| Velocità dell'azionamento del motore | 1000mm/S |
| I centri elettrici del carico massimo | Direzione di X: 26; Direzione di Y: 26 |
| Stoccaggio capace del gruppo dell'archivio | 99 gruppi |
| Sistema operativo | interfaccia uomo/macchina del sistema embedded |
| Tipo di trasmissione | Vite di precisione di Taiwan con la ferrovia di guida |
| Determinare modo | servomotore passo passo |
| Precisione di posizionamento di ripetizione | ±0.02mm |
| Dimensioni | L: 900mm, W: 900mm, H: 1750mm |
| Potere | 4000W |
| Peso della macchina | 200KG |
| Peso sopportante massimo dell'asse y | 35KG |
| Rifornimento di alimentazione in ingresso entrata | CA monofase 220V/50Hz |
| Fonte di aria | 0.4-0.6 Mpa |
Applicazione della macchina della saldatura a punti della batteria
Con il dispositivo corrispondente, la macchina della saldatura a punti può saldare 18650, 26650, 32650 ed altre batterie cilindriche, possono anche essere personalizzate per varia batteria cilindrica, la batteria quadrata, la batteria del bottone ed ecc.
Operazione di macchina della saldatura a punti della batteria
1. Fissazione dei parametri di saldatura sul touch screen. (Lo stesso prodotto deve soltanto essere messo una volta)
2. metta il dispositivo con la batteria ingrassano la posizione di pressione rapida.
3. stampa il pulsante di avvio, MD-ASW automaticamente completare tutte le azioni di saldatura.
4. suono di MD-ASW per richiamare la sostituzione dell'operatore di nuovo dispositivo (pacchetto della batteria).
Singola struttura laterale della saldatrice della batteria
Singoli dettagli laterali della macchina della saldatura a punti
Campioni di saldatura del pacchetto della batteria
La nostra fabbrica
