Singola macchina cilindrica parteggiata della saldatura a punti delle cellule per resistenza di CC del pacchetto della batteria
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ASW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | USD 6000 - 9000 / pcs |
| Imballaggi particolari: | Scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100pcs al mese |
|
Informazioni dettagliate |
|||
| Modello: | MD-ASW | Dimensione di saldatura: | 400*400mm e personalizzabile |
|---|---|---|---|
| Supporto del peso: | 0-35KG | Dimensione del pacchetto: | Direzione di X: 26; Direzione di Y: 26 |
| Determinare modo: | servomotore passo passo | Corrente di saldatura: | 5000A 8000A |
| Tensione: | 220V e 380V | Potere: | 4000 W |
| Evidenziare: | Macchina cilindrica della saldatura a punti delle cellule,Saldatore a punti del pacchetto della batteria di resistenza di CC,Singolo saldatore a punti parteggiato del pacchetto della batteria |
||
Descrizione di prodotto
Macchina cilindrica della saldatura a punti della saldatura di resistenza di CC del pacchetto della batteria delle cellule di potere a un solo lato
Descrizione della macchina della saldatura a punti della batteria
La macchina a un solo lato della saldatura a punti della batteria di MD-ASW è un dispositivo utilizzato per saldare insieme le varie componenti di una batteria. Usa una corrente elettrica ad alta frequenza per unire i materiali differenti utilizzati nella cellula, compreso il catodo, l'anodo, il separatore ed il collettore di corrente.
Caratteristiche della macchina della saldatura a punti della batteria
1. La saldatura automatica, i giunti uniformi della lega per saldatura, buona consistenza, migliora il tasso qualificato
2. monitoraggio corrente in tempo reale di saldatura, saldatura o allarme antincendio falso ed arresto automatico
3. regoli manualmente la riparazione automatica che salda, saldatura unica di area della riparazione
4. Il meccanismo di comando adotta i servomotori con i moduli lineari per il posizionamento preciso
Applicazione della macchina della saldatura a punti della batteria
1. Industria della batteria: cappucci della batteria, strati del nichel della batteria, linguette della batteria, pezzi del cavo-fuori della batteria, saldatura della batteria del bottone. È usata per la saldatura dei piatti polari, dei perni negativi e delle sbarre colletrici di varie batterie (Ni-MH, Ni-CD, batterie dello Li-ione).
2. accessori del motociclo e dell'automobile, industria di hardware: adatto a varia terminali e saldatura del cablaggio del cavo, a saldatura smaltata del cavo, a terminale ed a strato di rame, a saldatura dello strato del nichel, a cavo del collegamento dell'automobile e ad altra saldatura del cablaggio del cavo di precisione, saldatura del filo di piombo del motore del micro-motore.
3. industria delle componenti elettriche e di elettronica: contatti d'argento sui vari commutatori, fili di piombo e superfici d'oro spruzzate, fra i perni elettronici, fra i cavi molli e saldatura i cavi, i fili di rame ed i perni della resistenza, i perni del condensatore, delle luci molli del LED dei perni elettronici quali i perni, dei perni dell'incavo, delle spine, ecc.
Specificazione della macchina della saldatura a punti della batteria
| Modello no. | MD-ASW |
| Viaggio dell'asse y | 500mm (personalizzabile) |
| Viaggio dell'ascissa | 350mm (personalizzabile) |
| Velocità massima della saldatura a punti | 0.35s/point (1 ora: circa 2800 cellule units18650) |
| Velocità dell'azionamento del motore | 1000mm/S |
| I centri elettrici del carico massimo | Direzione di X: 26; Direzione di Y: 26 |
| Stoccaggio capace del gruppo dell'archivio | 99 gruppi |
| Sistema operativo | interfaccia uomo/macchina del sistema embedded |
| Tipo di trasmissione | Vite di precisione di Taiwan con la ferrovia di guida |
| Determinare modo | servomotore passo passo |
| Precisione di posizionamento di ripetizione | ±0.02mm |
| Dimensioni | L: 900mm, W: 900mm, H: 1750mm |
| Potere | 4000W |
| Peso della macchina | 200KG |
| Peso sopportante massimo dell'asse y | 35KG |
| Rifornimento di alimentazione in ingresso entrata | fase monofase di CA 220V/50Hz AC380V 3 |
| Fonte di aria | 0.4-0.6 Mpa |

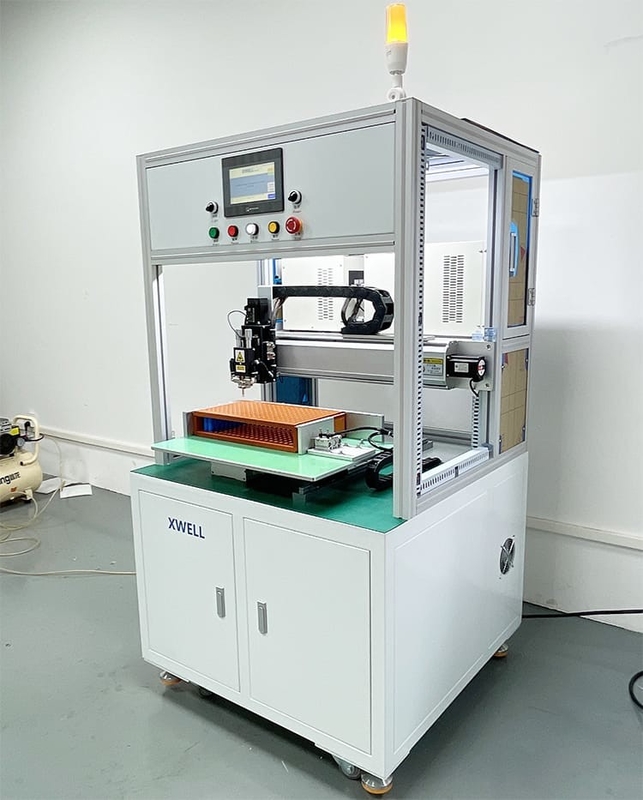

Singoli dettagli laterali della macchina della saldatura a punti
