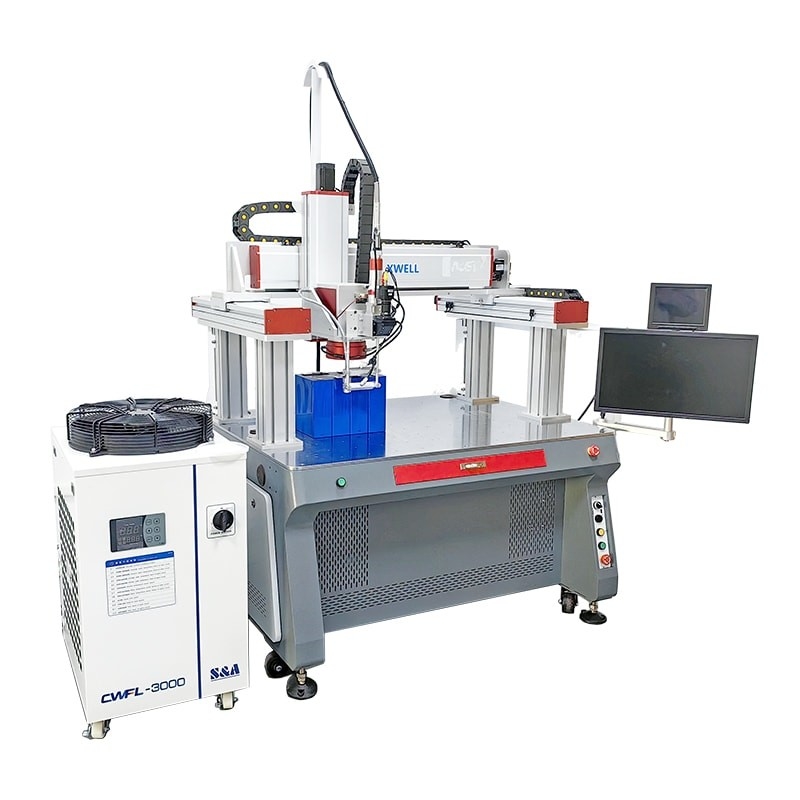

Macchina di saldatura a laser automatica per batterie al litio prismatiche
Dettagli:
| Luogo di origine: | CINESE |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | XW-1000W |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 PCS |
|---|---|
| Prezzo: | USD 10000 - 22000 / pcs |
| Imballaggi particolari: | Scatola di legno |
| Tempi di consegna: | 15-20 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Garanzia: | 1 anno | Punti chiave di vendita: | Automazione |
|---|---|---|---|
| Applicazione: | Batteria | Modello: | XW-1000W |
| Vantaggi: | Precisione di saldatura | Numero di asse: | asse 4 |
| Potenza del laser: | 1000w 1500w 2000w 3000w | profondità massima di saldatura: | 2 - 3 mm |
| Richiesta di elettricità: | 220V/380V±5V50Hz/40A | ||
| Evidenziare: | Macchina di saldatura laser a batteria Gantry,Macchina di saldatura a laser a staffa di nickel |
||
Descrizione di prodotto
Macchina di saldatura laser a galleria automatica con batteria al litio prismatica
Caratteristiche:
La macchina di saldatura laser a grande formato di tipo portiere adotta laser a fibra pura, la potenza può essere selezionata da 1000-6000W, il punto può raggiungere 0,2-2MM, la qualità del fascio è buona,il tasso di conversione fotoelettrica è elevato, generalmente più di dieci volte quella del laser YAG, che è più adatto per grandi pezzi di lavoro in metallo Saldatura, particolarmente adatto per la saldatura di grandi moduli batteria PACK,è ampiamente utilizzato nelle applicazioni di saldatura nell'industria delle batterie.
La piattaforma di saldatura di tipo portiere, il percorso dell'asse XYZ è grande, l'altezza di uscita del raggio laser viene sollevata automaticamente, il software di saldatura ha un'interfaccia amichevole e facile da usare,in particolare il sistema CCD di visione ad alta definizione coassiale è combinato con altri sistemi di messa a fuoco fissa di sorgente luminosa ausiliaria, È più conveniente e più veloce copiare il filo di saldatura nella posizione di saldatura o l'intervallo di batteria
Documenti di sostegno
Tutti i documenti per il supporto doganale: contratto, elenco di imballaggio, fattura commerciale, dichiarazione di esportazione, ecc.
Display della telecamera CCD
Visualizzazione su un display video collegando il dispositivo.
X.Y.Z Corridoio guida dell'asse
Con la funzione di spostarsi su e giù, può saldare prodotti irregolari.
Il portiere a grande tratto ha una portata di saldatura maggiore.
Il gas di argon soffiato fuori dal tubo d'aria non danneggia la superficie del materiale
Macchina di raffreddamento ad acqua
Equipaggiato con 1.5P chiller. può soddisfare i requisiti per un lungo periodo.
Armadio standard, a quattro assi.
Con diverse macchine ad acqua e diverse teste di saldatura, la corsa e l'effetto di saldatura saranno diversi.
Saldatura da scrivania e saldatura a mano, macchina multifunzione. Una macchina con più funzioni, apparecchi personalizzati e più stazioni di saldatura personalizzate, lavora più velocemente e con maggiore precisione.
Fonte laser Raycus
1000W ∼ 220V
1500W ¥ 380V
2000W ¥ 380V
Fonte laser MAX
1000W ∼ 220V
1500W ¥ 380V
2000W ¥ 380V
Fonte laser JPT
1000W ∼ 220V
1500W ¥ 380V
2000W ¥ 380V
Parametri della macchina laser
|
Nome/modello del dispositivo
|
XW-1000W
|
XW-1500W
|
XW-2000W
|
|
Potenza massima del laser
|
1000 W
|
1500 W
|
2000 W
|
|
Tipo di laser
|
laser a fibra ottica
|
||
|
lunghezza d'onda del laser
|
1080 ± 5
|
||
|
Modalità Sport
|
continuo
|
||
|
Regolare la frequenza
|
1000 Hz
|
||
|
Spessore del materiale di saldatura (a seconda del materiale)
|
≤ 4,0 mm
|
≤ 6,0 mm
|
≤ 8,0 mm
|
|
Diametro del nucleo della fibra
|
5-7 ((50 μm)
|
||
|
Lunghezza della fibra
|
10m-20m
|
||
|
Spectroscopia
|
Spartizione energetica di precisione o divisione temporale ad alta velocità
|
||
|
Modalità luce
|
Luce rossa
|
||
|
Cavi di pistole di saldatura
|
Youmir/WSX
|
||
|
Potenza totale
|
8KW
|
6 kW
|
12 kW
|
|
Potenza di raffreddamento del frigorifero
|
1.5P
|
|
|
|
Metodo di raffreddamento Temperatura ambiente raffreddata ad acqua
|
20°C-40°C
|
|
|
|
domanda di energia elettrica
|
220V/380V±5V50Hz/40A
|
|
|
|
Dimensioni/peso netto
|
Computer host:
|
139*139*186CM
|
407 kg
|
|
macchina ad acqua di raffreddamento:
|
79*56*108CM
|
93.5 kg
|
|
|
Progetto di confronto
|
Saldatura ad arco di argon
|
Saldatura laser YAG
|
Saldatura laser continua
|
|
Input di calore
|
Molto elevato
|
Basso
|
Generale
|
|
Deformazione, sottotaglio
|
Grande.
|
Piccolo
|
Piccolo
|
|
rigidità
|
E'buono.
|
Generale
|
E'buono.
|
|
Seguimento
|
Polizione
|
Leggermente lucidato o non lucidato
|
Leggermente lucidato o non lucidato
|
|
velocità di saldatura
|
Generale
|
Saldatura ad arco argonico più di 2 volte
|
Saldatura ad arco argonico più di 2 volte
|
|
Materiale applicabile
|
Acciaio inossidabile, acciaio al carbonio, lamiera galvanizzata, alluminio, rame
|
Acciaio inossidabile, acciaio al carbonio, lamiera zincata, alluminio, rame, nie, oro, argento
|
Acciaio inossidabile, acciaio al carbonio, lamiera zincata, alluminio, rame, Nie
|
|
Consumabili
|
Più consumabili
|
Forniture generali
|
Minori consumabili
|
|
funzionamento
|
Complesso
|
Generale
|
Semplice.
|
|
sicurezza
|
Non sicuro
|
Sicurezza
|
Sicurezza
|
|
ambiente
|
Non rispettoso dell'ambiente
|
Protezione dell'ambiente
|
Protezione dell'ambiente
|
|
Tolleranza di errore
|
E'buono.
|
E'buono.
|
E'buono.
|
|
Saldatura a oscillazione
|
- No, no.
|
- No, no.
|
- Si '.
|
|
Larghezza del punto
|
- No, no.
|
0.1-3MM
|
0.1-5MM
|
|
Qualità della saldatura
|
Differenze
|
Generale
|
Beh, allora...
|
|
Consumo di argon
|
15 PSI
|
30 PSI
|
40 PSI
|
|
profondità di fusione
|
Altezza
|
basso
|
Altezza
|
|
Spessore applicabile
|
2-10MM
|
0.2-3MM
|
0.2-5MM
|
|
Radiazione
|
Altezza
|
- No, no.
|
- No, no.
|
