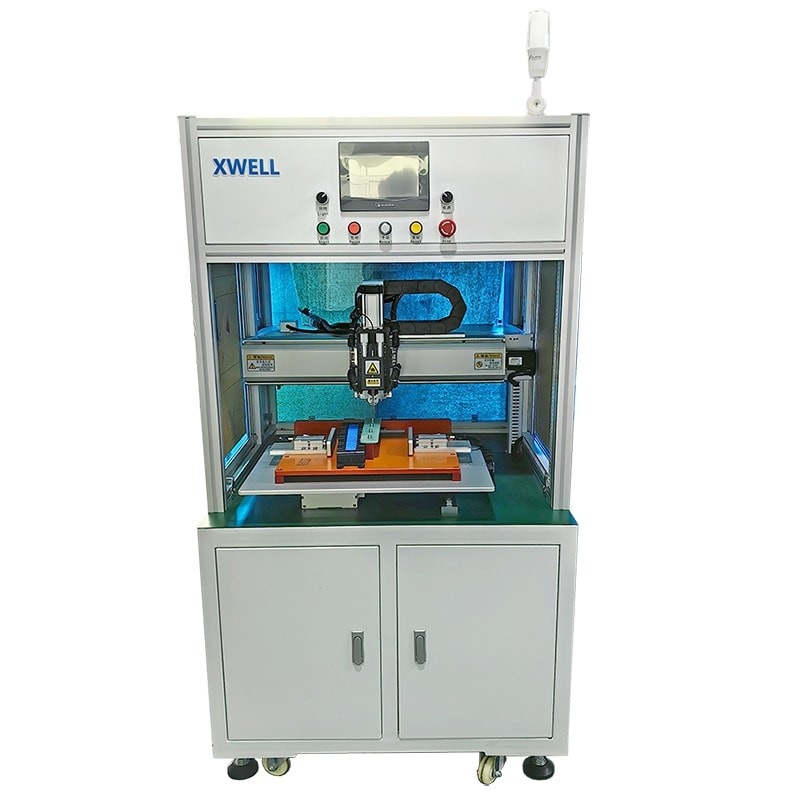

Macchina di saldatura a punto unilaterale per batterie al litio
Dettagli:
| Luogo di origine: | CINESE |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ASW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | USD 6000-12000/pcs |
| Imballaggi particolari: | Scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Punti chiave di vendita: | Facile da usare | Viaggio di X: | 400 millimetri |
|---|---|---|---|
| Viaggio di Y: | 400 millimetri | Fonte di alimentazione: | 5000A o 8000A |
| Caratteristica: | Operazione facile | Sistema operativo: | Windows e software |
| Modalità di trasmissione: | Vattone + rotaia lineare di guida di precisione | Velocità massima di saldatura a punto: | 0.5S/punto; 1500-1800pcs/h |
| Intervallo di pressione delle molle della testa di saldatura: | 1.0 - 5 kg | Voltaggio: | 220V e 380V |
| Evidenziare: | Macchina della saldatura a punti della batteria al litio,Macchina di saldatura a singolo lato,Saldatrice della batteria al litio |
||
Descrizione di prodotto

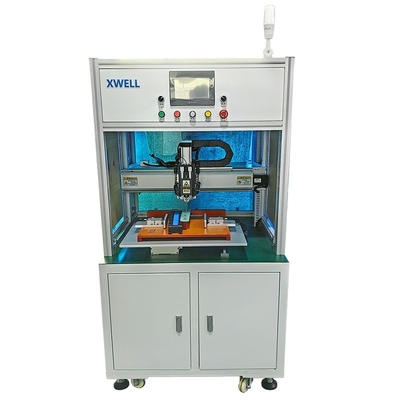

Macchina di saldatura a punto unilaterale per batterie al litio
Macchina di saldatura a singolo lato
Il MD-ASWviene utilizzato per la saldatura a punto automatica 18650, 26650, 32650 batteria a cilindro, può saldare entrambi i lati insieme con elevata efficienza.
Macchina di saldatura a singolo latoCaratteristiche
Questa macchina è usata per il 18650,26650Saldatura a punto automatica a batteria a cilindro 32650.
1.Supporta l'avvio a punto di interruzione, l'avvio automatico e la conversione della modalità di avvio manuale.
2. Ha una funzione di false spot welding e di allarme di fuori-spot welding.
3.La programmazione è semplice, e supporta qualsiasi programmazione a punti e array. 999 gruppi possono essere salvati file di programmazione.
4.Rammemorandum sulla sostituzione dell'ago di saldatura.
5.Sistema di monitoraggio della corrente di saldatura, monitoraggio in tempo reale della corrente di saldatura.
Macchina di saldatura a singolo latoVantaggi
1. Il colpo di saldatura può essere personalizzato;
2. Adatto per vari tipi di batterie;
3. saldatura ad alta velocità;
4- Computer con software Windows, più comodo di funzionamento, visualizzazione più chiara;
5. La testa di saldatura ha una funzione di raffreddamento ad aria o ad acqua, che può ridurre efficacemente l'influenza della temperatura dell'ago di saldatura a punto sulla qualità della saldatura;
6. Può memorizzare fino a 999 gruppi di file, il file è semplice da chiamare, non richiede complesso processo di cambio di riga;
7Funzione di calibrazione a una chiave per lo spostamento totale delle giunzioni di saldatura, che può essere calibrata per lo spostamento a punto causato dalla modifica del
pin di saldatura o altre ragioni
8La saldatura a punto elettrica o pneumatica è opzionale.
Specifica del prodotto
|
Corrente dell'asse X
|
400 mm (personalizzabile)
|
Sistema operativo
|
Windows e software |
|
Corrente dell'asse Y
|
400 mm (personalizzabile)
|
Modalità di trasmissione
|
Vattone + rotaia lineare di guida di precisione
|
|
Velocità massima di saldatura a punto
|
0.5S/punto; 1500-1800pcs/h
|
Modalità di guida
|
Servomotore ibrido
|
|
Velocità massima del motore
|
1000 mm/s
|
Spessore di saldatura del nichel
|
0.1 mm-0.3 mm
|
|
Cella a carico massimo (18650)
|
Circa 500 pezzi (20 * 25)
|
Dimensione
|
900L*900W*1750H
|
|
Numero di gruppi di file salvati
|
99 gruppi
|
Precisione di posizionamento
|
± 0,02 mm
|
|
Peso
|
200 kg
|
Peso del cuscinetto orizzontale
|
15 kg (OEM)
|
Elenco delle parti principali
| Nome | Quota |
| Modulo dell'asse X | 1 set |
| Modulo dell'asse Y | 1 set |
| Acciaio per saldatura | 1 pezzo |
| Testa di saldatura | 1 set |
| Meccanismo di fissaggio | 1 set |
| Stampo di saldatura | 1 set |
| Computer | 1 pezzo |
| Controller di movimento | 1 pezzo |
| Servomotore | 2 serie |
| Elemento pneumatico | 1 set |
| Parti di macchinari | 1 lotto |
| Sistema di controllo | 1 set |
| Cornice della macchina | 1 set |
| Sistema di allarme | 1 set |
Funzionamento della macchina di saldatura a singolo lato
1. Impostazione dei parametri di saldatura sullo schermo touch (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, MD-ASW completare automaticamente tutte le azioni di saldatura.
4. MD-ASW suono per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie).'
