18650/21700/32650 Macchina di saldatura a batteria senza funzione di rotazione
Dettagli:
| Luogo di origine: | CINESE |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ASW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | USD 6000-12000/pcs |
| Imballaggi particolari: | Scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Rapporto di prova della macchina: | Fornito | Componenti fondamentali: | PLC |
|---|---|---|---|
| Viaggi sull'asse X: | 400 millimetri | Viaggio dell'asse y: | 400 millimetri |
| Corrente di saldatura: | 5000A 8000A | Sistema operativo: | Windows e software |
| Modalità di trasmissione: | Vattone + rotaia lineare di guida di precisione | Velocità massima di saldatura a punto: | 0.5S/punto; 1500-1800pcs/h |
| Intervallo di pressione delle molle della testa di saldatura: | 1.0 - 5 kg | Voltaggio: | 220V e 380V |
| Evidenziare: | 21700 Macchina per saldatura a batteria,Macchina di saldatura a batteria senza rotazione |
||
Descrizione di prodotto

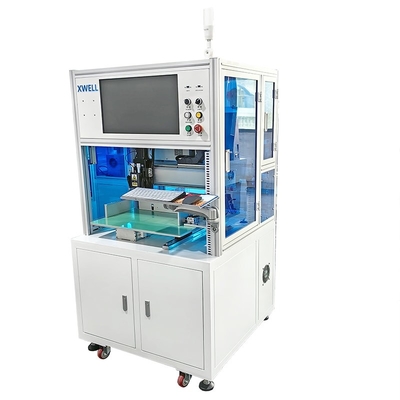

Macchina di saldatura automatica a batteria agli ioni di litio 18650/21700/32650 senza funzione di rotazione
Applicazione della macchina di saldatura a singolo lato
MD-ASWbatteria di potenza macchina di saldatura spot adotta asse XY full servo drive, trasmissione a vite a sfera
Si muove per garantire l'accuratezza delle giunture di saldatura.
TWSL batteria di potenza macchina di saldatura spot viene fornito con acqua circolante sistema di raffreddamento testa di saldatura per migliorare la saldatura
L'effetto è esteso per prolungare la vita del perno di saldatura.
Macchina di saldatura a singolo latoCaratteristiche
1- Portata dell'adattamento: gamma di adattamento: 18650, 26650, 32650, serie e combinazione parallela di batterie quadrate (o
simili), per ottenere una saldatura automatizzata a punto unilaterale
2. Adatto per la larghezza del foglio di nichel; nessun limite
3. adatto per spessore della lamiera di nichel; 0.1MM---0.2MM (0.1-0.2MM spessore della lamiera di nichel deve essere scanalato)
4Efficienza di produzione: 1800-2000/ora o più con 18650 batterie
5. sistema di saldatura a punto standard: saldatore principale MB-30 o del cliente stesso.
6. effetto saldatore: la consistenza di saldatura è molto buona, giunti di saldatura sono uniformi, bella, forza di trazione è superiore a 12 kg
Macchina di saldatura a singolo latoVantaggi
1Indurre la tensione di carico, controllare la tensione in modalità di feedback e realizzare saldature di alta qualità.
2. Potenza in modalità di precalore e calore principale: precalore prima della saldatura per garantire una qualità di saldatura stabile.
3. mantenere la continuità della densità di energia, breve tempo di saldatura, ridurre la deformazione e la decolorazione del metallo base.e modalità di uscita continua)
4Facile da cambiare da corrente bassa a corrente alta, adatto per la saldatura di precisione.
5I limiti superiori e inferiori della corrente possono essere impostati per giudicare se la qualità della saldatura è buona o no, il che è adatto alla piattaforma di automazione della saldatura.
6La corrente di saldatura aumenterà con la potenza in tempo per garantire l'effetto di saldatura.
7Sistema di controllo stabile
8Dispositivo di regolazione di alta configurazione
9- Procedura di lavoro di alta precisione
10- elevato rendimento dei prodotti
Specifica del prodotto
|
Corrente dell'asse X
|
400 mm (personalizzabile)
|
Sistema operativo
|
Windows e software |
|
Corrente dell'asse Y
|
400 mm (personalizzabile)
|
Modalità di trasmissione
|
Vattone + rotaia lineare di guida di precisione
|
|
Velocità massima di saldatura a punto
|
0.5S/punto; 1500-1800pcs/h
|
Modalità di guida
|
Servomotore ibrido
|
|
Velocità massima del motore
|
1000 mm/s
|
Spessore di saldatura del nichel
|
0.1 mm-0.3 mm
|
|
Cella a carico massimo (18650)
|
Circa 500 pezzi (20 * 25)
|
Dimensione
|
900L*900W*1750H
|
|
Numero di gruppi di file salvati
|
99 gruppi
|
Precisione di posizionamento
|
± 0,02 mm
|
|
Peso
|
200 kg
|
Peso del cuscinetto orizzontale
|
15 kg (OEM)
|
Elenco delle parti principali
| Nome | Quota |
| Modulo dell'asse X | 1 set |
| Modulo dell'asse Y | 1 set |
| Acciaio per saldatura | 1 pezzo |
| Testa di saldatura | 1 set |
| Meccanismo di fissaggio | 1 set |
| Stampo di saldatura | 1 set |
| Computer | 1 pezzo |
| Controller di movimento | 1 pezzo |
| Servomotore | 2 serie |
| Elemento pneumatico | 1 set |
| Parti di macchinari | 1 lotto |
| Sistema di controllo | 1 set |
| Cornice della macchina | 1 set |
| Sistema di allarme | 1 set |
Funzionamento della macchina di saldatura a singolo lato
1. Impostazione dei parametri di saldatura sullo schermo touch (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, MD-ASW completare automaticamente tutte le azioni di saldatura.
4. MD-ASW suono per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie).'
