Saldatrice automatica a punti a doppia resistenza laterale batteria a pacchetto all' ione di litio Saldatrice a punti per 18650 21700
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatole di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Luogo di origine: | Cina | Tipo di commercializzazione: | Prodotto ordinario |
|---|---|---|---|
| Punti chiave di vendita: | Alta precisione | Interfaccia utente: | Dispositivo touch |
| Fonte di alimentazione: | 5000A / 8000A / 10000A facoltativo | Efficienza: | 3800 pezzi/ora |
| Corso di forza dell'apparecchiatura: | 500*350 (mm) circa 760 18650 cellule | Capacità di carico massimo: | 200-400pcs (batteria al litio di norma 18650) |
| Sistema operativo: | sistema embedded + schermo uomo macchina | Modalità di trasmissione: | passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale) |
| Evidenziare: | 18650 Saldatura a punto,Saldatrice automatica a punti,Macchina di saldatura a doppia resistenza laterale |
||
Descrizione di prodotto

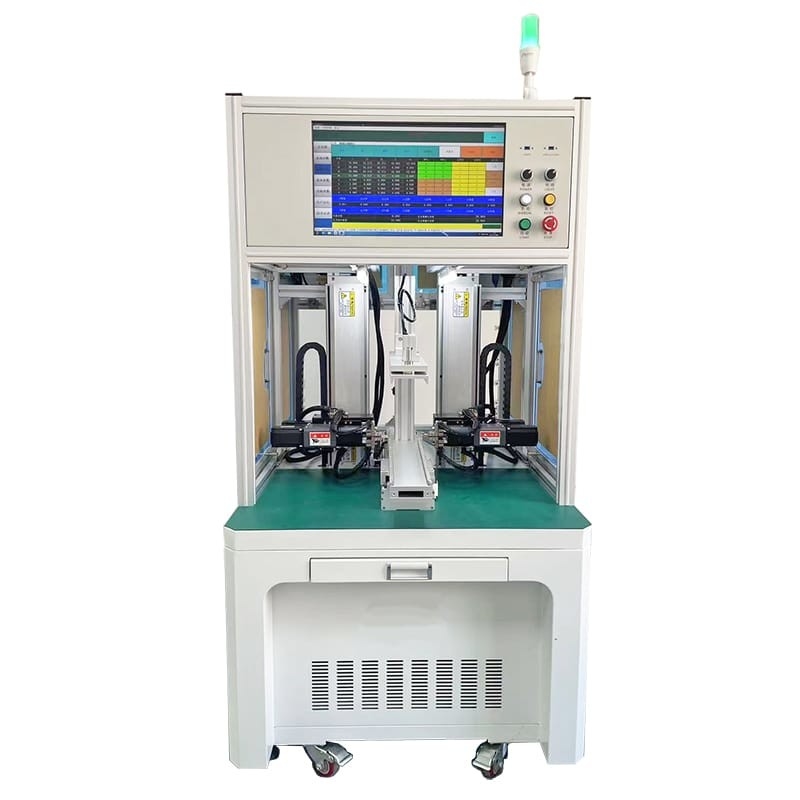

Saldatrice automatica a punti a doppia resistenza laterale batteria a pacchetto all' ione di litio Saldatrice a punti per 18650 21700
Descrizione del prodotto
Double Side Automatic Battery Pack Spot Welding Machine è una piattaforma generale di tecnologia di elaborazione automatica basata su microcomputer, adattata per la saldatura e l'assemblaggio di batterie in fabbrica.
La parte di controllo elettrico della macchina di saldatura a punto adotta una progettazione modulare, con elevata integrazione, buona versatilità e facile manutenzione;si svolge principalmente il meccanismo di viaggio è controllato da servomotore, che ha un'elevata precisione e una buona affidabilità; il circuito elettrico dell'apparecchiatura adotta gli standard nazionali ed esteri.Supporta l' importazione di dati Autocad, la saldatura a punto e la saldatura manuale, che migliorano significativamente l'efficienza della saldatura a punto e garantiscono la standardizzazione e l'affidabilità della produzione delle stazioni di saldatura a punto nella linea di montaggio Pack.
Caratteristiche del prodotto
1. Ha funzioni di saldatura continua di reset di origine e punto di rottura, cioè, se la macchina viene spenta a causa di problemi anormali durante il processo di saldatura spot, è facoltativa.Scegliere di tornare all'origine o continuare la saldatura dal punto di rottura.
2Supporta modalità di saldatura a singolo punto, a doppio punto e a tre punti, e la distanza tra il doppio punto e il tre punto è regolabile.
3.Le specifiche di saldatura possono essere liberamente scambiate in base alle caratteristiche di saldatura degli elettrodi positivi e negativi della batteria per soddisfare le diverse esigenze di saldatura energetica.
Vantaggi del prodotto
1- Il tratto di saldatura può essere personalizzato
2. Adatto per vari tipi di batterie
3. Saldatura ad alta velocità
4. schermo touch da 7 pollici, più comodo di funzionamento, display più chiaro
5La testa di saldatura ha una funzione di raffreddamento ad aria o ad acqua, che può ridurre efficacemente l'influenza della temperatura dell'ago di saldatura sul punto sulla qualità della saldatura.
6. può memorizzare fino a 99 gruppi di file, il file è semplice da chiamare,
non richiede un processo complesso di cambio di linea
7Funzione di calibrazione a una chiave per lo spostamento totale delle giunzioni di saldatura, che può essere calibrata per lo spostamento spot causato da un cambiamento di pin di saldatura o per altri motivi
8. La saldatura a punto elettrica o pneumatica è facoltativa
Specifica del prodotto
|
Specificativi per MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numero della testa di saldatura
|
1
|
2
|
|
|
Viaggi
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Saldatura Spped
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Fornitore di energia per saldatore
|
5000A saldatore spot inverter
|
||
|
Velocità massima del motore
|
1000 mm/s
|
||
|
Numero massimo della batteria
|
450 pezzi (18650)
|
||
|
Sistema operativo
|
Sistema incorporato
|
||
|
Interfaccia utente
|
Dispositivo touch
|
||
|
Modalità di guida
|
Motore a passo e rotaia guida di precisione
|
||
|
Fornitore di energia
|
220V/50Hz ((macchina); 3 fasi, 380V/50Hz ((saldatore)
|
||
|
Pressione dell'aria
|
0.3-0.6 MPa
|
||
|
Dimensione della macchina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso della macchina
|
200 kg
|
350 kg
|
|
Applicazione del prodotto
MD-ADW può essere utilizzato nella batteria degli utensili elettrici, nella batteria delle auto a torsione, nel pacchetto delle batterie di stoccaggio dell'energia, nella batteria dei veicoli elettrici per scooter, ecc.l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sullo schermo touch (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. il suono del saldatore per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie).
Dettagli della saldatrice a doppio lato
campioni di saldatura di batterie cilindriche
