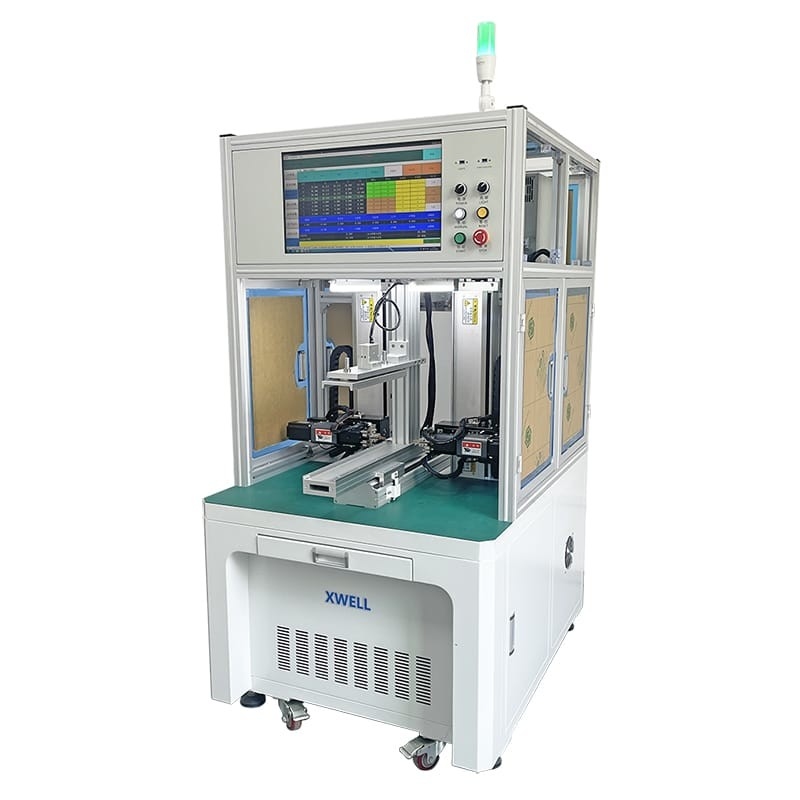

Saldatura a doppio lato 18650 21700 Battery Pack Assembly Machine
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatole di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Ispezione video di uscita: | Fornito | Tipo di commercializzazione: | Prodotto ordinario |
|---|---|---|---|
| Punti chiave di vendita: | Alta precisione | Interfaccia utente: | Dispositivo touch |
| Fonte di alimentazione: | 5000A / 8000A / 10000A facoltativo | Efficienza: | 3800 pezzi/ora |
| Corso di forza dell'apparecchiatura: | 500*350 (mm) circa 760 18650 cellule | Capacità di carico massimo: | 200-400pcs (batteria al litio di norma 18650) |
| Sistema operativo: | sistema embedded + schermo uomo macchina | Modalità di trasmissione: | passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale) |
| Evidenziare: | 18650 Battery Pack Assembly Machine,21700 Battery Pack Assembly Machine |
||
Descrizione di prodotto
Saldatura a doppio lato 18650 21700 Battery Pack Assembly Machine
Descrizione del prodotto
1Supporta la conversione del modo di avvio del punto di interruzione, di avvio automatico e di avvio manuale;
2. Ha la funzione di falsa saldatura e desoldatura allarme;
3. programmazione semplice, supporta qualsiasi programmazione a punti e programmazione a matrice, può salvare 99 gruppi di file di programmazione;
4. il promemoria di sostituzione del perno di saldatura;
Caratteristiche del prodotto
Vantaggi del prodotto
1- Il tratto di saldatura può essere personalizzato
2. Adatto per vari tipi di batterie
3. Saldatura ad alta velocità
4. schermo touch da 7 pollici, più comodo di funzionamento, display più chiaro
5La testa di saldatura ha una funzione di raffreddamento ad aria o ad acqua, che può ridurre efficacemente l'influenza della temperatura dell'ago di saldatura sul punto sulla qualità della saldatura.
6. può memorizzare fino a 99 gruppi di file, il file è semplice da chiamare,
non richiede un processo complesso di cambio di linea
7Funzione di calibrazione a una chiave per lo spostamento totale delle giunzioni di saldatura, che può essere calibrata per lo spostamento spot causato da un cambiamento di pin di saldatura o per altri motivi
8. La saldatura a punto elettrica o pneumatica è facoltativa
Specifica del prodotto
|
Specificativi per MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numero della testa di saldatura
|
1
|
2
|
|
|
Viaggi
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Saldatura Spped
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Fornitore di energia per saldatore
|
5000A saldatore spot inverter
|
||
|
Velocità massima del motore
|
1000 mm/s
|
||
|
Numero massimo della batteria
|
450 pezzi (18650)
|
||
|
Sistema operativo
|
Sistema incorporato
|
||
|
Interfaccia utente
|
Dispositivo touch
|
||
|
Modalità di guida
|
Motore a passo e rotaia guida di precisione
|
||
|
Fornitore di energia
|
220V/50Hz ((macchina); 3 fasi, 380V/50Hz ((saldatore)
|
||
|
Pressione dell'aria
|
0.3-0.6 MPa
|
||
|
Dimensione della macchina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso della macchina
|
200 kg
|
350 kg
|
|
Applicazione del prodotto
MD-ADW può essere utilizzato nella batteria degli utensili elettrici, nella batteria delle auto a torsione, nel pacchetto delle batterie di stoccaggio dell'energia, nella batteria dei veicoli elettrici per scooter, ecc.l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sullo schermo touch (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. il suono del saldatore per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie).
Dettagli della saldatrice a doppio lato
campioni di saldatura di batterie cilindriche
