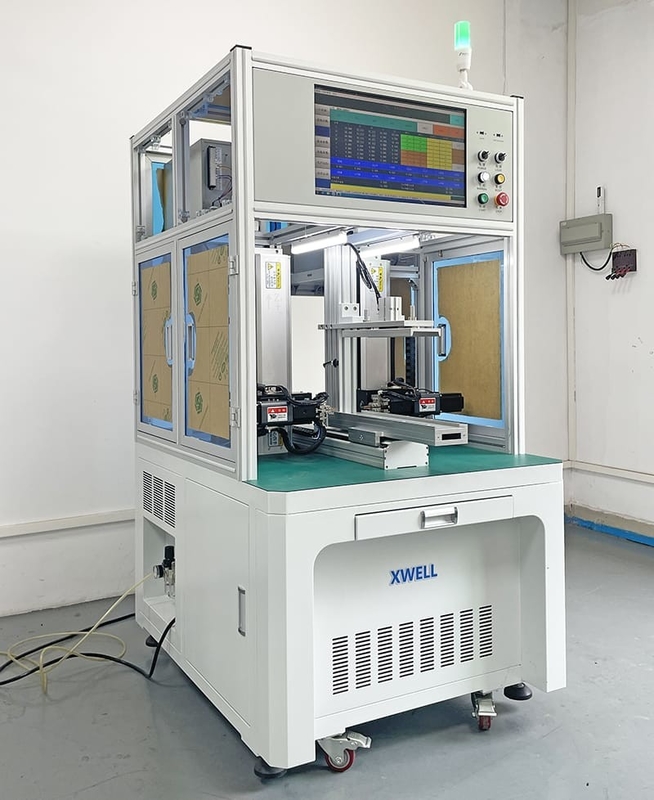

Batteria agli ioni di litio completamente automatica a doppio lato con batteria a scatto
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatole di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Tipo di commercializzazione: | Prodotto ordinario | Componenti fondamentali: | PLC, motore |
|---|---|---|---|
| Interfaccia utente: | Dispositivo touch | Fonte di alimentazione: | 5000A / 8000A / 10000A facoltativo |
| Efficienza: | 3800 pezzi/ora | Corso di forza dell'apparecchiatura: | 500*350 (mm) circa 760 18650 cellule |
| Capacità di carico massimo: | 200-400pcs (batteria al litio di norma 18650) | Sistema operativo: | sistema embedded + schermo uomo macchina |
| Modalità di trasmissione: | passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale) | ||
| Evidenziare: | Macchina di saldatura a punti con batteria agli ioni di litio,Fully Automatic Spot Welding Machine |
||
Descrizione di prodotto
Batteria agli ioni di litio completamente automatica a doppio lato con batteria a scatto
Descrizione del prodotto
MD-ADWè adatto per la saldatura spot a doppio lato del pacchetto di batterie e l'assemblaggio in fabbrica per la combinazione multi-serie multi-paralleli 14500 / 18650 / 21700 / 26650 / 32700.Può essere utilizzato nella batteria degli utensili elettrici, batterie per auto a torsione, batterie per immagazzinamento di energia, batterie per veicoli elettrici per scooter, ecc. Rispetto alla saldatura a punto manuale, l'efficienza e la precisione della saldatura sono notevolmente migliorate.L'operazione e il debugging molto facile e convenienteLa progettazione dei componenti integrati rende l'aspetto più conciso.
Vantaggi del prodotto
*Sostengono l'avvio a punto di interruzione, l'avvio automatico e l'avvio manuale.
* Giunto di saldatura a freddo e sigillamento dell'allarme.
* Programma semplice, matrice di supporto, programma di matrice e punto, può memorizzare 100 parametri di gruppo.
*Alarme di abrasione dell'ago di saldatura.
* Monitor di corrente di saldatura integrato, può visualizzare la corrente di saldatura in tempo reale.
* Progettazione per NB, utensili elettrici, attrezzi da giardino, alta potenza, batterie di stoccaggio dell'energia, batterie per auto elettriche e altri
batterie al litio con saldatura a punto.
* Può essere abbinato alla linea di produzione del gruppo delle batterie al litio.
*Può memorizzare decine di processi di diversi pacchetti di batterie di prodotto, cambiando prodotti senza reimpostare i parametri.
Specifica del prodotto
|
Specificativi per MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numero della testa di saldatura
|
1
|
2
|
|
|
Viaggi
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Saldatura Spped
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Fornitore di energia per saldatore
|
5000A saldatore spot inverter
|
||
|
Velocità massima del motore
|
1000 mm/s
|
||
|
Numero massimo della batteria
|
450 pezzi (18650)
|
||
|
Sistema operativo
|
Sistema incorporato
|
||
|
Interfaccia utente
|
Dispositivo touch
|
||
|
Modalità di guida
|
Motore a passo e rotaia guida di precisione
|
||
|
Fornitore di energia
|
220V/50Hz ((macchina); 3 fasi, 380V/50Hz ((saldatore)
|
||
|
Pressione dell'aria
|
0.3-0.6 MPa
|
||
|
Dimensione della macchina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso della macchina
|
200 kg
|
350 kg
|
|
Applicazione del prodotto
MD-ADW può essere utilizzato nella batteria degli utensili elettrici, nella batteria delle auto a torsione, nel pacchetto delle batterie di stoccaggio dell'energia, nella batteria dei veicoli elettrici per scooter, ecc.l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sullo schermo touch (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. il suono del saldatore per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie).
Dettagli della saldatrice a doppio lato
campioni di saldatura di batterie cilindriche
