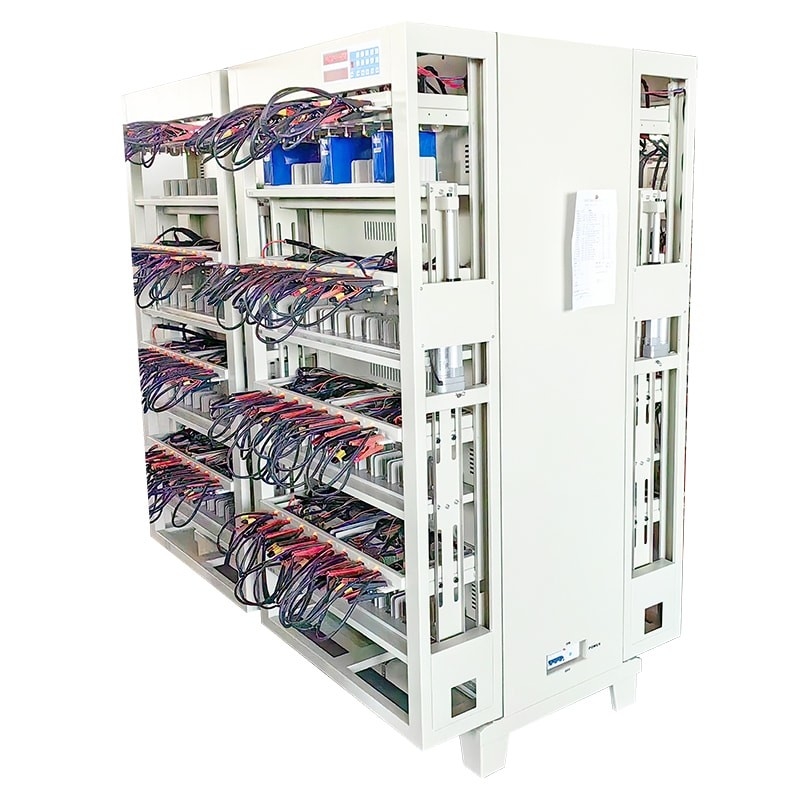

Macchina di prova di carica e scarica della batteria prismatica
Dettagli:
| Place of Origin: | China |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | XW-64 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | USD 7900/pcs |
| Packaging Details: | Wooden box |
| Delivery Time: | 15-20 days |
| Payment Terms: | T/T, Western Union, L/C |
| Supply Ability: | 100 pcs per month |
|
Informazioni dettagliate |
|||
| Marca: | XWELL | Lead time (days): | To be negotiated |
|---|---|---|---|
| Voltage and current: | 5V/10A; 5V/20A; 5V/30A | Heat dissipation: | to enter the air naturally and exhaust the air upward |
| Overall energy saving: | over 70% | Intervallo di misurazione della tensione: | 0-5V, risoluzione 1MV |
| Intervallo di tensione della batteria: | Carica 0-4.5V: scarica 4.5-2V | accuratezza di tensione: | ± ((1‰ lettura +1‰ pieno) |
| modalità di controllo: | Lavoro di apparecchiature di connessione al computer, controllo FCL | ||
| Evidenziare: | Macchina di prova dello scarico,Macchina di prova di scarica di carica,Macchina di prova di scarica prismatica |
||
Descrizione di prodotto
Caratteristiche del sistema
Indipendenza a punto singolo, ogni batteria ha una fonte indipendente di corrente costante e tensione costante, che è stabile senza impatto.
La precisione dell'apparecchiatura è dello 0,05% e la stabilità è elevata.
Il software ha funzioni potenti e un'interfaccia uomo-macchina amichevole.
Interfaccia di prova a quattro fili per garantire un'elevata precisione di misurazione.
Concetto modulare, facile da mantenere.
La struttura dell'apparecchiatura è composta principalmente dalle seguenti parti:
1. scheda CPU indipendente e scheda tastiera di supporto, operazione indipendente a doppio lato anteriore e posteriore e l'intero armadio invia il controllo in modo uniforme;
2. modulo di controllo della corrente costante e della tensione costante a 4 canali;
3Modulo inverter bidirezionale AC/DC.
4Clampo a testa piatta, sblocco automatico elettrico, clip a coccodrillo compatibile.
Principio di sistema
L'apparecchiatura è collegata e controllata da un computer, inviando istruzioni e raccogliendo dati; la tastiera può operare manualmente l'apparecchiatura e visualizzare i parametri e lo stato;Sotto il comando della CPU, la scheda a corrente costante ha la funzione di corrente costante e tensione costante; quando la batteria è caricata, l'alimentazione bidirezionale converte l'AC in 12V DC,e il controllo di carica e il rilevamento della batteria sono realizzati attraverso la scheda a corrente costanteQuando la batteria viene scaricata, il processo è opposto a quello di ricarica.e poi la corrente continua viene trasformata in corrente alternata attraverso l'alimentazione bidirezionale, che viene alimentato direttamente nella rete di distribuzione AC della fabbrica, in modo da realizzare il feedback energetico dell'energia elettrica di scarica della batteria.
| Potenza di lavoro | Sistema a tre fasi a cinque fili AC380V±10%, 50HZ | ||
| Ambiente di lavoro | Temperatura 0-40 gradi, umidità relativa ≤ 80% | ||
| Dissipazione del calore | per entrare nell'aria in modo naturale ed espellere l'aria verso l'alto | ||
| Risparmio energetico complessivo | oltre il 70% | ||
| Parametro del canale | |||
| Intervallo di misurazione della tensione | 0-5V, risoluzione 1MV | ||
| Intervallo di tensione della batteria | Carica 0-4.5V: scarica 4.5-2V | ||
| Intervallo di tensione costante | 2.5V-4.5V | ||
| accuratezza della tensione | ± ((1‰ lettura +1‰ pieno) | ||
| Precisione corrente | ± ((1‰ lettura +1‰ pieno) | ||
| Funzione del software | |||
| Modalità di controllo | Lavoro di apparecchiature di connessione al computer, controllo FCL | ||
| Modalità di comunicazione | RS485 baud rate 57,600 | ||
| Set di processi | Sono previsti un massimo di 32 fasi di lavoro e 256 cicli. | ||
| Modalità di ricarica | corrente costante, pressione costante | ||
| Condizione limite di carica | Tensione, corrente, tempo, capacità | ||
| Discarico | corrente costante | ||
| Condizione di interruzione dello scarico | Tensione, tempo, capacità | ||
| Funzione difensiva | Supertensione, sottotensione, sovracorrente, sottocorrente, sovracapacità, ecc. | ||
| Intervallo temporale | Impostarlo da 0 a 30.000 minuti | ||
| Precisione del tempo | ≤ ±1‰ | ||
| Periodo di ispezione del campionamento | ≤ 3S | ||
| Frequenza minima di registrazione dei dati | ≤ 5S | ||
| Sortitura delle batterie | Per capacità, tempo, piattaforma di scarico, ecc. | ||
| Trattamento dei dati | Dati, grafici e diagrammi di loop | ||
XWELL può fornire apparecchiature diverse per diversi tipi di celle
