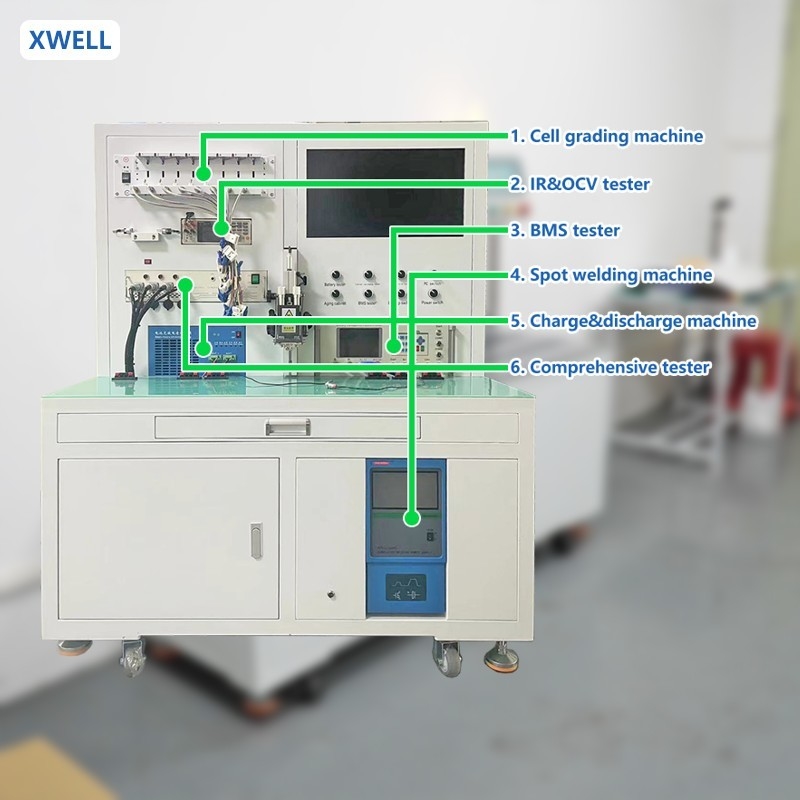

Apparecchiature di prova BMS versatili per l'analisi approfondita e la convalida delle funzioni di gestione delle batterie
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatole di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Modello: | Macchine di saldatura a punto automatiche a doppio lato MD-ADW | Numero di identificazione: | 2 |
|---|---|---|---|
| Corrente della fonte di energia: | 5000A / 8000A / 10000A facoltativo | Colpo di gadget: | 500*350 (mm) circa 760 18650 cellule |
| Materiale terminale: | Rame dell'ossido di alluminio | Velocità di saldatura a punti: | 0.5s/punto; Un'efficienza oraria di 3.200-3.600 batterie. |
| Velocità massima del motore: | 1000mm/s | Capacità di carico massima: | 200-400pcs (batteria al litio di norma 18650) |
| Sistema di funzionamento: | sistema embedded + schermo uomo macchina | Modalità di trasmissione: | passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale) |
| Evidenziare: | Analisi approfondita Apparecchio di prova BMS,Apparecchio di prova BMS di convalida,Apparecchiature di prova BMS versatili |
||
Descrizione di prodotto
BMS macchina di prova regolare braccio telescopico testa di saldatura saldatura automatica
Descrizione del prodotto
Caratteristiche del prodotto
1La tecnologia di blocco della tensione di saldatura impedisce alle fluttuazioni della tensione di rete di influenzare la corrente di saldatura;
2Larghezza regolabile dell'impulso di saldatura, piccoli schizzi di saldatura, colore delle saldature non variabile.
3. due sezioni di controllo corrente e funzione di confronto, anomalia di corrente suono e allarme luminoso, impedendo efficacemente il giunto di resina.
4. funzione di autodiagnosi del guasto, visualizzazione dei punti di guasto corrispondenti, manutenzione conveniente.
5. modulo di programmazione integrato con scheda di controllo del movimento,generare automaticamente la traccia di movimento del palo di saldatura e salvarla nel file di sistema inserendo lo spazio e il numero di gruppo dopo aver confermato la posizione pertinente. Super semplice e facile da imparare la programmazione
6. 99 gruppi di programma di saldatura e di parametri capacità di memorizzazione dei dati nel sistema, programma di commutazione per diversi prodotti.
7. schermo di visualizzazione: microcomputer touchable, facile funzionamento, multifunzione, monitoraggio in tempo reale dello stato di funzionamento e della capacità di destinazione.
8. Il palo di saldatura dotato di induzione fotoelettrica per assicurare che la striscia di nichel situata in posizione prima della saldatura a punto, eliminando la falsa saldatura dalla radice.
Vantaggi del prodotto
1L'apparecchiatura è realizzata in lega di alluminio e struttura in lamiera, che è ferma e non facile da allentare, e garantisce la stabilità.
2È adatto per la saldatura a grande scala automatica delle batterie.
3L'effetto di saldatura a punto è stabile e garantito.
4. elevata efficienza di saldatura, ad esempio 18650: circa 4600-5000PCS di nucleo di potenza/ora
5. la saldatura a punto ha una configurazione anti-boria, il personale ordinario può eseguire il debug delle attrezzature e delle attrezzature di funzionamento.
6. attrezzature con 200 serie di parametri di saldatura a punto di archiviazione, può rapidamente cambiare il modello di saldatura a punto.
7Monitoraggio in tempo reale della corrente di saldatura,falso allarme di saldatura o di esplosione si spegne automaticamente
8- I parametri di coordinate della saldatura a punto possono essere memorizzati ed esportati da U Disk
Specifica del prodotto
|
Nome dell'apparecchiatura
|
Macchine di saldatura a punto automatiche a doppio lato MD-ADW
|
|
Invecchiamento completo
|
3600 PCS/h
|
|
Peso dell'apparecchiatura
|
330 kg
|
|
Spessore della saldatura
|
0.3 mm supera il fabbisogno di inserimento
|
|
Fornitura di alimentazione delle apparecchiature
|
220V50/60HZ
|
|
Potenza delle apparecchiature
|
8 kW (compresa l'alimentazione)
|
|
Corso di forza dell'apparecchiatura
|
500*350 (mm) circa 760 18650 cellule
|
|
Fonte di alimentazione per saldatura
|
Invertitore / transistor facoltativo
|
|
Consumo di energia
|
00,8 kW quando occupato, 0,2 kW quando a vuoto
|
|
Modalità di movimento
|
automatico continuo
|
|
Materiale dell'elettrodo
|
Alumina di rame
|
|
Metodo di raffreddamento
|
raffreddamento a circolazione d'acqua forzata
|
|
Dimensioni
|
1100*900*1930 (mm)
|
|
Scenario di applicazione
|
Saldatura di massa di batterie cilindriche
|
|
Corrente di alimentazione
|
5000A / 8000A / 10000A facoltativo
|
Applicazione del prodotto
Con l'apparecchio corrispondente, la macchina di saldatura a punto può saldare 18650, 26650, 32650 e altre batterie cilindriche, può anche essere personalizzata per una varietà di batterie cilindriche, batterie quadrate,batteria a pulsante ecc..
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sullo schermo touch (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. il suono del saldatore per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie)."
