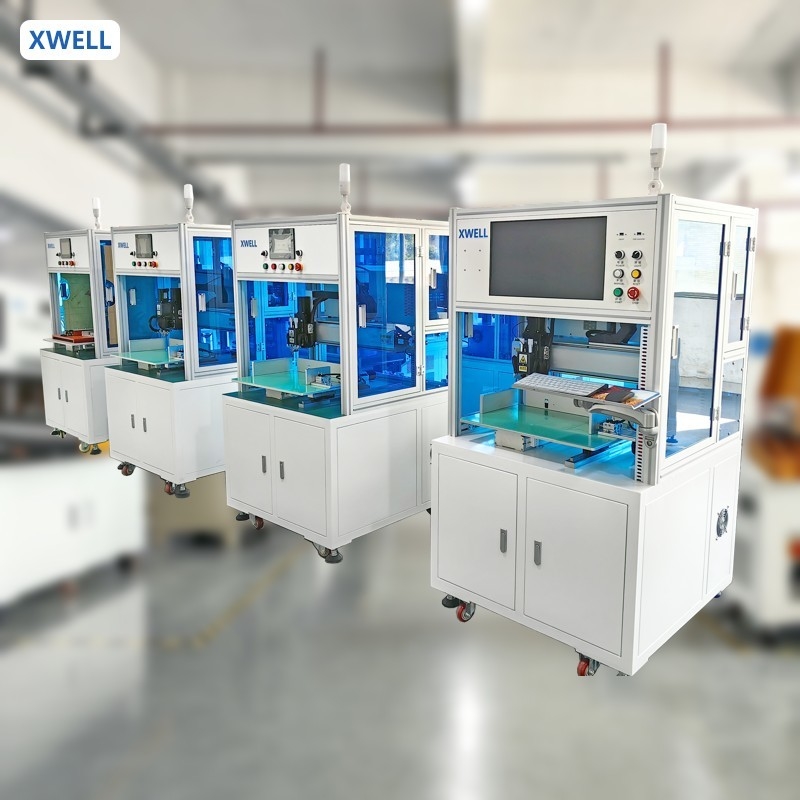

Saldatore automatico a batteria di litio con testa di saldatura rotabile
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatole di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Rispetto: | CE certificato | Origine del prodotto: | Cina |
|---|---|---|---|
| Punti chiave di vendita: | Alta precisione | Interfaccia utente: | Dispositivo touch |
| Fonte di energia: | 5000A / 8000A / 10000A facoltativo | Efficienza: | 3800 pezzi/ora |
| Corso di forza dell'apparecchiatura: | 500*350 (mm) circa 760 18650 cellule | Capacità di carico massimo: | 200-400 pezzi (batteria al litio 18650 standard) |
| Sistema operativo: | sistema integrato + schermo uomo-macchina | Modalità di trasmissione: | passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale) |
| Evidenziare: | Saldatore a punta di testa di saldatura rotabile,Saldatore a singolo lato,saldatore spot per batterie al litio |
||
Descrizione di prodotto
Saldatore automatico a batteria di litio con testa di saldatura rotabile
Descrizione
MD-ADWcon funzione di rotazione della testa di saldatura ha i vantaggi di alta efficienza, stabilità, sicurezza e facilità di funzionamento.Saldatura a punto automatica del pacco.Rispetto alla saldatura a punto manuale, l'efficienza e la precisione della saldatura sono notevolmente migliorate.Può essere utilizzato per saldare vari tipi di batterie cilindriche, tra cui 18650, 21700, 26650, 32650,32700 e altre specifiche delle batterie.
Caratteristiche
1Indurre tensione di carico, controllare la tensione mediante feedback e realizzare saldature di alta qualità.
2. Pre riscaldamento, modalità di alimentazione di Main Heat, pre riscaldamento prima della saldatura, per garantire una qualità di saldatura stabile.
3. Mantenere la continuità della densità di energia, ridurre il tempo di saldatura e ridurre la deformazione e il colore del metallo di base.
4Facile da cambiare da corrente bassa a corrente alta, adatto per la saldatura di precisione.
5I limiti superiori e inferiori di corrente possono essere impostati per giudicare semplicemente se la qualità della saldatura è buona o no, che è adatta per la piattaforma di automazione della saldatura.
6. può essere abbinato con la linea di produzione del gruppo batterie al litio.
7. Può memorizzare decine di processi di diversi pacchetti di batterie prodotto, cambiando prodotti senza reimpostazione dei parametri.
8Può abbinarsi a una varietà di saldatori spot.
Specifica del prodotto
|
Specificativi per MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numero della testa di saldatura
|
1
|
2
|
|
|
Viaggi
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Saldatura Spped
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Fornitore di energia per saldatore
|
5000A saldatore spot inverter
|
||
|
Velocità massima del motore
|
1000 mm/s
|
||
|
Numero massimo della batteria
|
450 pezzi (18650)
|
||
|
Sistema operativo
|
Sistema incorporato
|
||
|
Interfaccia utente
|
Dispositivo touch
|
||
|
Modalità di guida
|
Motore a passo e rotaia guida di precisione
|
||
|
Fornitore di energia
|
220V/50Hz ((macchina); 3 fasi, 380V/50Hz ((saldatore)
|
||
|
Pressione dell'aria
|
0.3-0.6 MPa
|
||
|
Dimensione della macchina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso della macchina
|
200 kg
|
350 kg
|
|
Applicazione del prodotto
MD-ADW può essere utilizzato nella batteria degli utensili elettrici, nella batteria delle auto a torsione, nel pacchetto delle batterie di stoccaggio dell'energia, nella batteria dei veicoli elettrici scooter, ecc.l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sullo schermo touch. (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. il suono del saldatore per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie).
Dettagli della saldatrice a doppio lato
campioni di saldatura di batterie cilindriche
