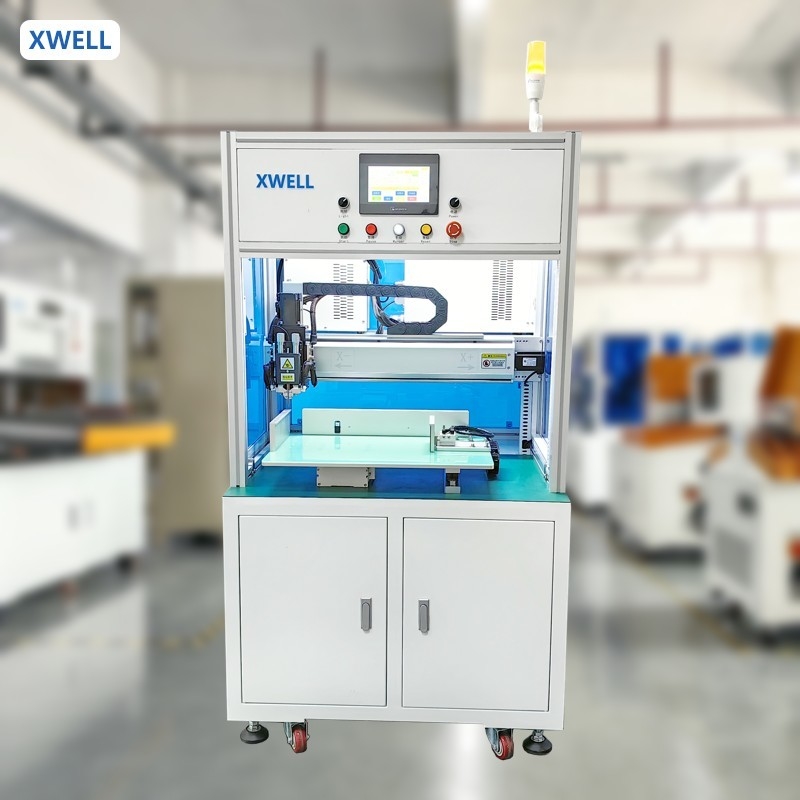

AC380V soldaio automatico a singolo lato per batterie
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatole di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Quantità di ordine minimo: | 1 | Punti chiave di vendita: | Alta precisione |
|---|---|---|---|
| Interfaccia utente: | Dispositivo touch | Fonte di energia: | 5000A / 8000A / 10000A facoltativo |
| Efficienza: | 3800 pezzi/ora | Corso di forza dell'apparecchiatura: | 500*350 (mm) circa 760 18650 cellule |
| Capacità di carico massimo: | 200-400 pezzi (batteria al litio 18650 standard) | Sistema operativo: | sistema integrato + schermo uomo-macchina |
| Modalità di trasmissione: | passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale) | ||
| Evidenziare: | Saldatore a batteria AC380V,saldatore a punti della batteria,Saldatore automatico a punto |
||
Descrizione di prodotto
AC380V soldaio automatico a singolo lato per batterie
Applicazione del prodotto:
MD-ADWè una macchina di saldatura a punto automatica standard a lato singolo, senza funzione di rotazione della testa di saldatura eMD-ADW
con testa di saldatura rotataFunzione ionica. Adatta per 14500 / 18500 / 18650 / 18730 / 21700 / 26650 / 32700 multi-paralleli
combinazione multi serie. Può essere utilizzato in batterie per utensili elettrici, batterie per auto a torsione, batterie per accumulo di energia,
Batteria per veicoli elettrici scooter, ecc.
Caratteristiche del prodotto:
*Saldatura automatica, giunti di saldatura uniformi, buona consistenza, miglioramento del tasso di passaggio
*Monitoraggio in tempo reale della corrente di saldatura, spegnimento automatico della falsa saldatura o dell'esplosivo
allarme antincendio
*Specificità opzionale di saldatura a punto saldatura (polo positivo e polo negativo possono impostare correnti diverse)
*I parametri di coordinate della saldatura a punto possono essere importati da U Disk
*Il meccanismo di funzionamento adotta Servo Motor e modulo lineare, e il posizionamento è preciso
*Raccolta automatica delle quantità di produzione, che mostra l'efficienza attuale della produzione
Specifica del prodotto
|
Specificativi per MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numero della testa di saldatura
|
1
|
2
|
|
|
Viaggi
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Saldatura Spped
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Fornitore di energia per saldatore
|
5000A saldatore spot inverter
|
||
|
Velocità massima del motore
|
1000 mm/s
|
||
|
Numero massimo della batteria
|
450 pezzi (18650)
|
||
|
Sistema operativo
|
Sistema incorporato
|
||
|
Interfaccia utente
|
Dispositivo touch
|
||
|
Modalità di guida
|
Motore a passo e rotaia guida di precisione
|
||
|
Fornitore di energia
|
220V/50Hz ((macchina); 3 fasi, 380V/50Hz ((saldatore)
|
||
|
Pressione dell'aria
|
0.3-0.6 MPa
|
||
|
Dimensione della macchina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso della macchina
|
200 kg
|
350 kg
|
|
Applicazione del prodotto
MD-ADW può essere utilizzato nella batteria di utensili elettrici, batteria di auto a torsione, pacchetto batteria di stoccaggio dell'energia, batteria per veicoli elettrici scooter, ecc.l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sullo schermo touch (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. il suono del saldatore per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie).
Dettagli della saldatrice a doppio lato
campioni di saldatura di batterie cilindriche
