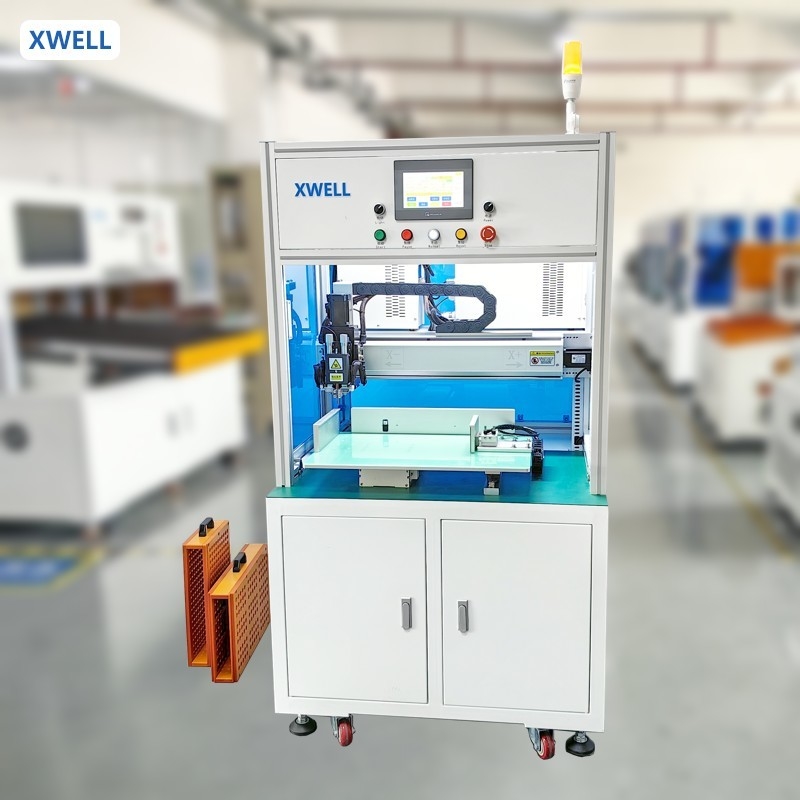

Saldatore automatico a testa rotante a un lato a controllo numerico per il montaggio di batterie 18650/21700
Dettagli:
| Place of Origin: | China |
| Marca: | XWELL |
| Certificazione: | CE |
| Model Number: | MD-ADW |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 1pcs |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Packaging Details: | Wooden box |
| Delivery Time: | 10-15 days |
| Payment Terms: | T/T, Western Union, L/C |
| Supply Ability: | 100pcs per month |
|
Informazioni dettagliate |
|||
| Color: | optional | Compliance: | CE |
|---|---|---|---|
| User Interface: | Touch screen | Power source: | 5000A / 8000A / 10000A optional |
| Efficiency: | 3800pcs/h | Equipment stroke: | 500*350 (mm) about 760 18650 cells |
| Maximum load capacity: | 200-400pcs(standard 18650 lithium battery) | Operating system: | embedded system + man - machine screen |
| Transmission mode: | step + belt + imported precision linear guide rail (optional servo + screw) | ||
| Evidenziare: | Macchina di saldatura a batteria automatica,Macchina della saldatura a punti del pacchetto di 21700 batterie,Macchina della saldatura a punti del pacchetto di 18650 batterie |
||
Descrizione di prodotto
Saldatore automatico a testa rotante a un lato a controllo numerico per il montaggio di batterie 18650/21700
Caratteristica:
Questa apparecchiatura è utilizzata principalmente per la saldatura a un lato e a doppio punto di batterie e strisce d'acciaio nichelate o strisce di nichel in batterie cilindriche/polimeriche- Sì., e garantisce che la tensione di saldatura tra le batterie e le strisce di acciaio nichelate o le strisce di nichel sono superiori a 30 N.L'intervallo di saldatura a punto dell'apparecchiatura può soddisfare i requisiti di saldatura di 18650 batterie con 20seriepasta di frumentoconfezionie meno di 20batterie di serieIl numero di batterie di saldatura è determinato dal tratto, che può essere regolato da uomo-macchina.
Caratteristiche del prodotto:
*Saldatura automatica, giunti di saldatura uniformi, buona consistenza, miglioramento del tasso di passaggio
*Monitoraggio in tempo reale della corrente di saldatura, spegnimento automatico della falsa saldatura o dell'esplosivo
allarme antincendio
*Specificità opzionale di saldatura a punto saldatura (polo positivo e polo negativo possono impostare correnti diverse)
*I parametri di coordinate della saldatura a punto possono essere importati da U Disk
*Il meccanismo di funzionamento adotta Servo Motor e modulo lineare, e il posizionamento è preciso
*Raccolta automatica delle quantità di produzione, che mostra l'efficienza attuale della produzione
Specifica del prodotto
|
Specificativi per MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numero della testa di saldatura
|
1
|
2
|
|
|
Viaggi
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Saldatura Spped
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Fornitore di energia per saldatore
|
5000A saldatore spot inverter
|
||
|
Velocità massima del motore
|
1000 mm/s
|
||
|
Numero massimo della batteria
|
450 pezzi (18650)
|
||
|
Sistema operativo
|
Sistema incorporato
|
||
|
Interfaccia utente
|
Dispositivo touch
|
||
|
Modalità di guida
|
Motore a passo e rotaia guida di precisione
|
||
|
Fornitore di energia
|
220V/50Hz ((macchina); 3 fasi, 380V/50Hz ((saldatore)
|
||
|
Pressione dell'aria
|
0.3-0.6 MPa
|
||
|
Dimensione della macchina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso della macchina
|
200 kg
|
350 kg
|
|
Applicazione del prodotto
MD-ADW può essere utilizzato nella batteria di utensili elettrici, batteria di auto a torsione, pacchetto batteria di stoccaggio dell'energia, batteria per veicoli elettrici scooter, ecc.l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sullo schermo touch (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. il suono del saldatore per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie).
Dettagli della saldatrice a doppio lato
campioni di saldatura di batterie cilindriche
