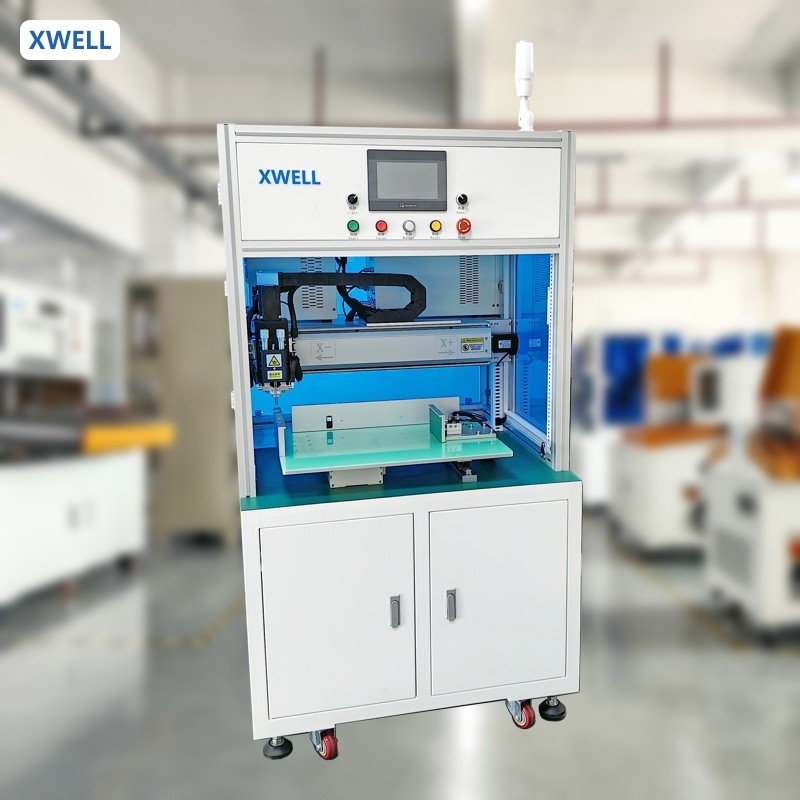

Macchina di saldatura automatica a batteria a un lato
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatole di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Controllo: | Automazione | modo di raffreddamento: | Aria di raffreddamento |
|---|---|---|---|
| Interfaccia utente: | touch screen | Fonte di alimentazione: | 5000A / 8000A / 10000A facoltativo |
| Efficienza: | 3800 pezzi/ora | Corso di forza dell'apparecchiatura: | 500*350 (mm) circa 760 18650 cellule |
| Capacità di carico massimo: | 200-400 pezzi (batteria al litio 18650 standard) | sistema operativo: | sistema integrato + schermo uomo-macchina |
| Modalità di trasmissione: | passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale) | ||
| Evidenziare: | Macchina di saldatura a batteria a un solo lato,Macchine di saldatura automatiche a batteria |
||
Descrizione di prodotto
Macchina di saldatura automatica a batteria a un lato
Il saldatore a punto automatico MD-ASW è una piattaforma generale di tecnologia di lavorazione automatica basata su CNC, su saldatura a punto e montaggio in fabbrica di pacchetti di batterie adatti.Rispetto alla saldatura a punto manualeIl design umanizzato rende l'operazione e il debug molto facile e conveniente.La progettazione dei componenti integrati rende l'aspetto più conciso.
Esistono due modelli di saldature automatiche a punto:
MD-ASW: macchina a lato singolo
MD-ADW: macchina a doppio lato
Si prega di consultare la tabella seguente per le differenze tra le due macchine.
Caratteristiche:
1- Avvio a punto di interruzione, avvio automatico e avvio manuale.
2. giunto di saldatura a freddo e sigillamento di allarme.
3. programma semplice, matrice di supporto, array e programma di punti, può memorizzare 99 parametri di gruppo.
4- Alarme di abrasione da ago di saldatura.
5. Monitor di corrente di saldatura incorporato, può visualizzare la corrente di saldatura in tempo reale.
Specifica del prodotto
|
Specificativi per MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numero della testa di saldatura
|
1
|
2
|
|
|
Viaggi
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Saldatura Spped
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Fornitore di energia per saldatore
|
5000A saldatore spot inverter
|
||
|
Velocità massima del motore
|
1000 mm/s
|
||
|
Numero massimo della batteria
|
450 pezzi (18650)
|
||
|
Sistema operativo
|
Sistema incorporato
|
||
|
Interfaccia utente
|
Dispositivo touch
|
||
|
Modalità di guida
|
Motore a passo e rotaia guida di precisione
|
||
|
Fornitore di energia
|
220V/50Hz ((macchina); 3 fasi, 380V/50Hz ((saldatore)
|
||
|
Pressione dell'aria
|
0.3-0.6 MPa
|
||
|
Dimensione della macchina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso della macchina
|
200 kg
|
350 kg
|
|
Applicazione del prodotto
MD-ADW può essere utilizzato nella batteria di utensili elettrici, batteria di auto a torsione, pacchetto batteria di stoccaggio dell'energia, batteria per veicoli elettrici scooter, ecc.l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sullo schermo touch (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. il suono del saldatore per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie).
Dettagli della saldatrice a doppio lato
campioni di saldatura di batterie cilindriche
