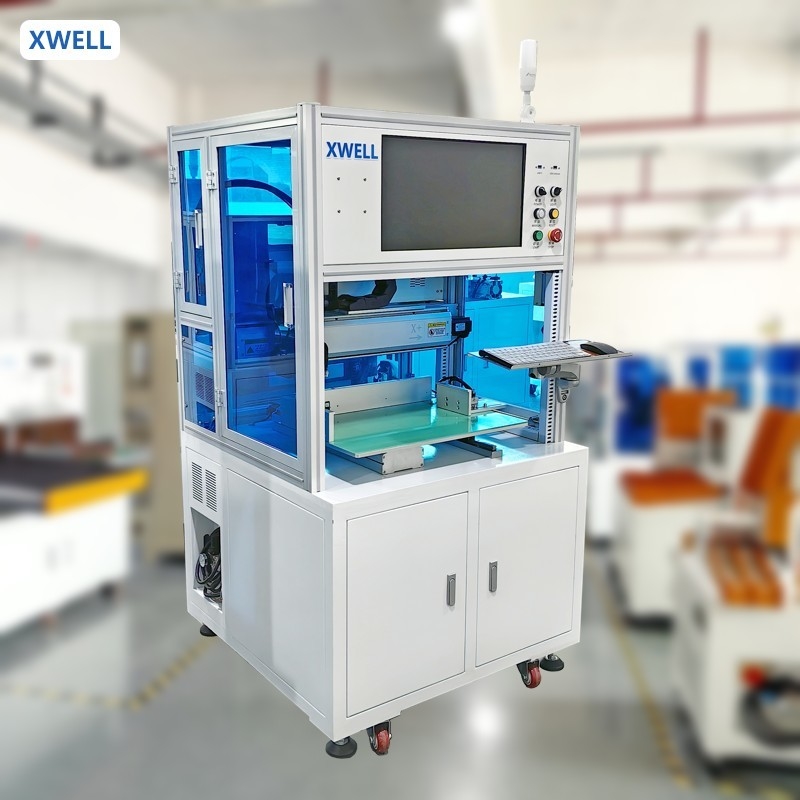

Macchina di saldatura a punto per la linea di assemblaggio del pacchetto batterie
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatole di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Pacchetto di trasporto: | Imballaggi a base di legno | Condizioni di pagamento:: | L/C, T/T |
|---|---|---|---|
| Interfaccia utente: | touch screen | Fonte di alimentazione: | 5000A / 8000A / 10000A facoltativo |
| Efficienza: | 3800 pezzi/ora | Corso di forza dell'apparecchiatura: | 500*350 (mm) circa 760 18650 cellule |
| Capacità di carico massimo: | 200-400 pezzi (batteria al litio 18650 standard) | sistema operativo: | sistema integrato + schermo uomo-macchina |
| Modalità di trasmissione: | passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale) | ||
| Evidenziare: | macchina della saldatura a punti della batteria,Macchina di saldatura per la linea di assemblaggio del pacco batterie |
||
Descrizione di prodotto
Macchina di saldatura a punto per la linea di assemblaggio del pacchetto batterie
Descrizione del prodotto
La macchina è adatta per la saldatura a punto a un lato delle strisce di nichel in componenti cilindrici delle celle della batteria 18650l'interfaccia uomo-macchina altamente automatizzata rende molto facile da usare. Attraverso il caricamento manuale e semplici impostazioni, il processo di saldatura del pacchetto batterie può essere completato,e per garantire che la fascia di tensione di saldatura o il nichel tra la batteria e le strisce di nichel sia superiore a 30 N.
Dominio di applicazione:
Automatica 18650/ 21700/ 26650/ 32650 batteria cilindrica singolo lato macchina di saldatura a punto per il montaggio della batteria, è adatto per la batteria di stoccaggio dell' energia, batterie per biciclette elettriche,batteria di alimentazione...
Cnc 18650 Automatic Battery Cells Single-sided Spot Welding Machine Caratteristica:
1. Utilizzare controller di movimento per supportare la programmazione rapida di array e non array per semplificare l'operazione di saldatura spot del pacchetto della batteria.
2. allarme di saldatura corrente autosufficiente, risolvere efficacemente il problema delle cuciture di rosina.
3. Supporta l'avvio del punto di interruzione, l'avvio automatico e la conversione della modalità di avvio manuale.
4Funzione di compensazione dell'ago di saldatura Sistema di dissipazione del calore raffreddato ad acqua, che riduce la perdita di aghi di saldatura.
5Il nostro sistema di monitoraggio della corrente di saldatura può monitorare la corrente di saldatura in tempo reale, risolvendo efficacemente i problemi della saldatura virtuale e della saldatura mancante.
Caratteristiche:
1- Avvio a punto di interruzione, avvio automatico e avvio manuale.
2. giunto di saldatura a freddo e sigillamento di allarme.
3. programma semplice, matrice di supporto, array e programma di punti, può memorizzare 99 parametri di gruppo.
4- Alarme di abrasione da ago di saldatura.
5. Monitor di corrente di saldatura incorporato, può visualizzare la corrente di saldatura in tempo reale.
Specifica del prodotto
|
Specificativi per MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numero della testa di saldatura
|
1
|
2
|
|
|
Viaggi
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Saldatura Spped
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Fornitore di energia per saldatore
|
5000A saldatore spot inverter
|
||
|
Velocità massima del motore
|
1000 mm/s
|
||
|
Numero massimo della batteria
|
450 pezzi (18650)
|
||
|
Sistema operativo
|
Sistema incorporato
|
||
|
Interfaccia utente
|
Dispositivo touch
|
||
|
Modalità di guida
|
Motore a passo e rotaia guida di precisione
|
||
|
Fornitore di energia
|
220V/50Hz ((macchina); 3 fasi, 380V/50Hz ((saldatore)
|
||
|
Pressione dell'aria
|
0.3-0.6 MPa
|
||
|
Dimensione della macchina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso della macchina
|
200 kg
|
350 kg
|
|
Applicazione del prodotto
MD-ADW può essere utilizzato nella batteria di utensili elettrici, batteria di auto a torsione, pacchetto batteria di stoccaggio dell'energia, batteria per veicoli elettrici scooter, ecc.l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sullo schermo touch (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. il suono del saldatore per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie).
Dettagli della saldatrice a doppio lato
campioni di saldatura di batterie cilindriche
