Saldatura automatica a singolo lato 18650 cellule
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatole di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Rispetto: | CE certificato | Garanzia: | Garanzia limitata di un anno |
|---|---|---|---|
| Interfaccia utente: | touch screen | Fonte di alimentazione: | 5000A / 8000A / 10000A facoltativo |
| Efficienza: | 3800 pezzi/ora | Corso di forza dell'apparecchiatura: | 500*350 (mm) circa 760 18650 cellule |
| Capacità di carico massimo: | 200-400 pezzi (batteria al litio 18650 standard) | sistema operativo: | sistema integrato + schermo uomo-macchina |
| Modalità di trasmissione: | passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale) | ||
| Evidenziare: | Saldatura a punto automatica a celle 18650,18650 Macchina di saldatura a punti di cellule |
||
Descrizione di prodotto

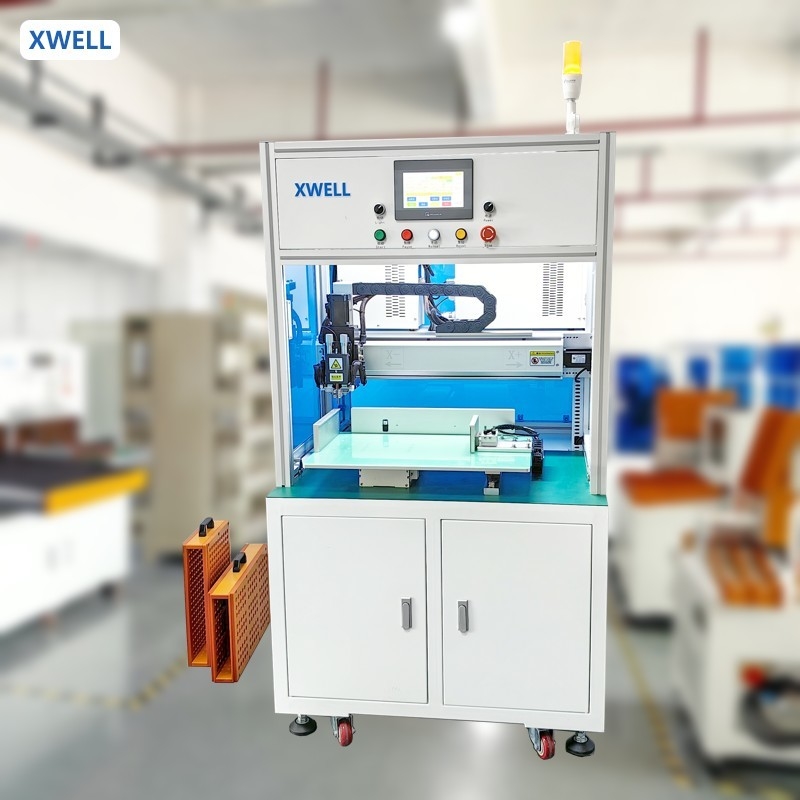

Saldatura automatica a singolo lato 18650 cellule
La sua macchina viene usata per 18650,26650,32650 batteria a cilindro con saldatura automatica a punto.
Caratteristiche:
1.Supporta l'avvio a punto di interruzione, l'avvio automatico e la conversione della modalità di avvio manuale.
2. Ha una funzione di false point welding e di allarme di fuori-spot welding.
3.La programmazione è semplice, e supporta qualsiasi programmazione a punti e array. 999 gruppi possono essere salvati file di programmazione.
4.Rammemorandum sulla sostituzione dell'ago di saldatura.
5.Sistema di monitoraggio della corrente di saldatura, monitoraggio in tempo reale della corrente di saldatura.
Specifica del prodotto
Specificativi per MD-ASW e MD-ADW | |||
| MD-ASW | MD-ADW | ||
Numero della testa di saldatura | 1 | 2 | |
Viaggi | X: 400 mm; Y: 400 mm | Y: 500 mm; Z: 350 mm | |
Saldatura Spped | 0.5s/spot, 2000-2500pcs/h | 0.5s/spot, 3500-4000pcs/h | |
Fornitore di energia per saldatore | 5000A saldatore spot inverter | ||
Velocità massima del motore | 1000 mm/s | ||
Numero massimo della batteria | 450 pezzi (18650) | ||
Sistema operativo | Sistema incorporato | ||
Interfaccia utente | Dispositivo touch | ||
Modalità di guida | Motore a passo e rotaia guida di precisione | ||
Fornitore di energia | 220V/50Hz ((macchina); 3 fasi, 380V/50Hz ((saldatore) | ||
Pressione dell'aria | 0.3-0.6 MPa | ||
Dimensione della macchina | 900L*900W*1750Hmm | 1100L*900W*1930Hmm | |
Peso della macchina | 200 kg | 350 kg | |
Applicazione del prodotto
MD-ADW può essere utilizzato nella batteria di utensili elettrici, batteria di auto a torsione, pacchetto batteria di stoccaggio dell'energia, batteria per veicoli elettrici scooter, ecc.l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sullo schermo touch (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. il suono del saldatore per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie).
Dettagli della saldatrice a doppio lato
campioni di saldatura di batterie cilindriche
