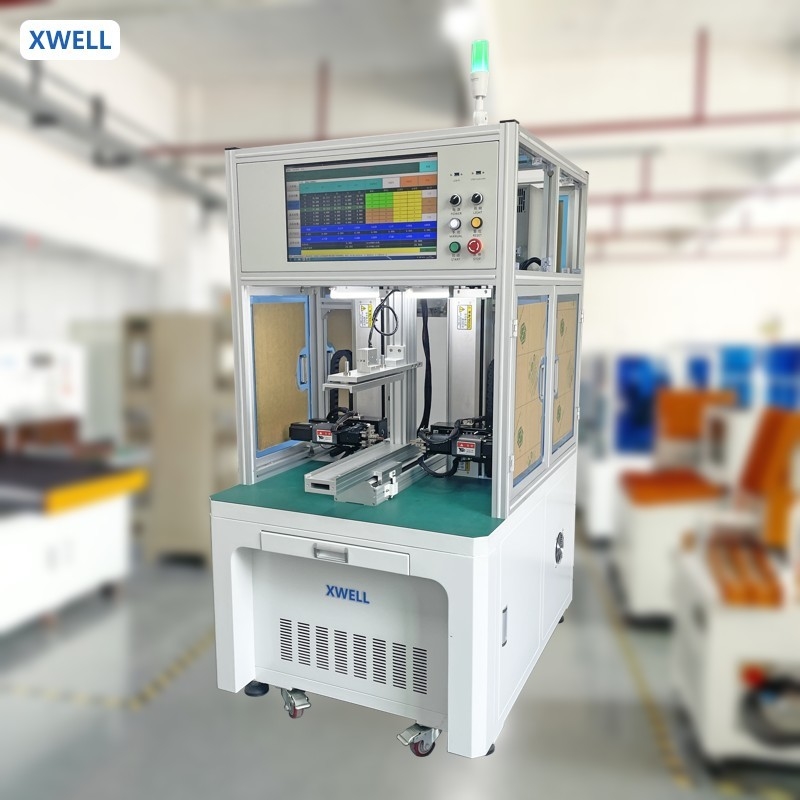

Automazione a controllo numerico EV Cell Battery Spot Welding Machine Per 18650 Battery Pack
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatole di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Rispetto: | CE certificato | Garanzia: | 1 anno |
|---|---|---|---|
| Punti chiave di vendita: | Alta precisione | Interfaccia utente: | touch screen |
| Fonte di alimentazione: | 5000A / 8000A / 10000A facoltativo | Efficienza: | 3800 pezzi/ora |
| Corso di forza dell'apparecchiatura: | 500*350 (mm) circa 760 18650 cellule | Capacità di carico massimo: | 200-400 pezzi (batteria al litio 18650 standard) |
| sistema operativo: | sistema integrato + schermo uomo-macchina | Modalità di trasmissione: | passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale) |
| Evidenziare: | Macchina della saldatura a punti del pacchetto di 18650 batterie,Macchina di saldatura a batteria elettrica |
||
Descrizione di prodotto
Saldatura automatica con controllo numerico per batterie EV per 18650
Questo...Saldatura delle batteriemacchineviene utilizzato per la saldatura a punto automatica a batteria 18650, può saldare entrambi i lati insieme ad alta velocità e buon effetto.
Caratteristiche:
1Supporta l'avvio del punto di interruzione, l'avvio automatico e la conversione della modalità di avvio manuale.
2Ha una funzione di false spot welding e di out of spot welding alarm.
3. La programmazione è semplice, e supporta qualsiasi programmazione di punti e programmazione di array. 999 gruppi possono essere salvati file di programmazione.
4- Promemoria di sostituzione dell' ago di saldatura.
5- Sistema di monitoraggio della corrente di saldatura, monitoraggio in tempo reale della corrente di saldatura.
Vantaggi del prodotto
Testa di saldatura servo completa, elevate prestazioni di costanza di saldatura, pressione costante, funzione di compensazione automatica per l'usura dell'ago di saldatura a punto, allarme di scarsa saldatura, monitoraggio in tempo reale, registrazione,funzione di compensazione automatica della corrente di saldatura.
Specifica del prodotto
|
Specificativi per MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numero della testa di saldatura
|
1
|
2
|
|
|
Viaggi
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Saldatura Spped
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Fornitore di energia per saldatore
|
5000A saldatore spot inverter
|
||
|
Velocità massima del motore
|
1000 mm/s
|
||
|
Numero massimo della batteria
|
450 pezzi (18650)
|
||
|
Sistema operativo
|
Sistema incorporato
|
||
|
Interfaccia utente
|
Dispositivo touch
|
||
|
Modalità di guida
|
Motore a passo e rotaia guida di precisione
|
||
|
Fornitore di energia
|
220V/50Hz ((macchina); 3 fasi, 380V/50Hz ((saldatore)
|
||
|
Pressione dell'aria
|
0.3-0.6 MPa
|
||
|
Dimensione della macchina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso della macchina
|
200 kg
|
350 kg
|
|
Applicazione del prodotto
MD-ADW può essere utilizzato nella batteria di utensili elettrici, batteria di auto a torsione, pacchetto batteria di stoccaggio dell'energia, batteria per veicoli elettrici scooter, ecc.l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sullo schermo touch (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. il suono del saldatore per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie).
Dettagli della saldatrice a doppio lato
campioni di saldatura di batterie cilindriche
