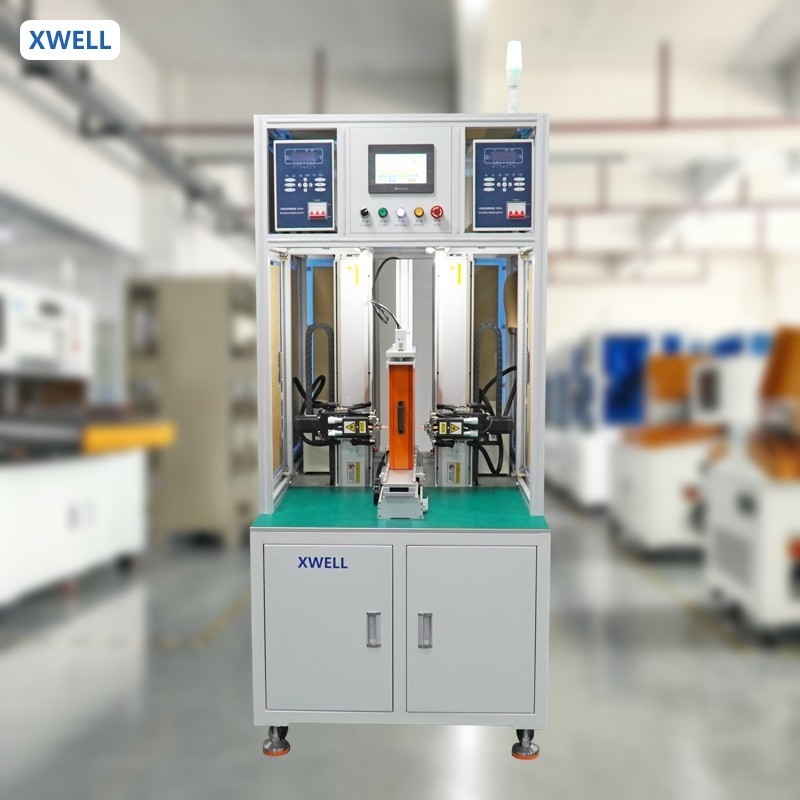

Saldatura automatica a doppio lato per batterie
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatole di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Rispetto: | CE certificato | Garanzia: | 1 anno |
|---|---|---|---|
| Punti chiave di vendita: | Alta precisione | Interfaccia utente: | touch screen |
| Fonte di alimentazione: | 5000A / 8000A / 10000A facoltativo | Efficienza: | 3800 pezzi/ora |
| Corso di forza dell'apparecchiatura: | 500*350 (mm) circa 760 18650 cellule | Capacità di carico massimo: | 200-400 pezzi (batteria al litio 18650 standard) |
| sistema operativo: | sistema integrato + schermo uomo-macchina | Modalità di trasmissione: | passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale) |
| Evidenziare: | Saldatura automatica a doppio lato,Macchina di saldatura a batteria |
||
Descrizione di prodotto
Saldatura automatica a doppio lato per batterie
Classificazione:
MD-ADW-La saldatrice a punto automatica a doppio lato 8000A supporta l'avvio a punto di rottura ed è dotata di un alimentatore a transistor 8000A in grado di saldare lamiere di nichel puro al di sotto di 0.Acciai di cilindrata inferiore a 25 mm e acciai nichelati inferiori a 0.3. lamiere di nichel devono essere colpito per la saldatura. saldatura automatica a doppio lato, elevata efficienza. programmazione semplice, supporta qualsiasi programmazione di punti e programmazione di array, importazione di grafica,e può memorizzare 99 gruppi di file di programmazione. richiamo di sostituzione dell'ago di saldatura, la testa di saldatura adotta una circolazione di raffreddamento dell'acqua per dissipare il calore,che può ridurre efficacemente la perdita dell'ago di saldatura e migliorare l'effetto di saldaturaSistema di monitoraggio della corrente di saldatura autonomo, che può monitorare la corrente di saldatura, con funzione di allarme della giunzione di rosina, può monitorare la saldatura in tempo reale.
Processo di lavoro
La macchina di saldatura automatica a doppio lato è costituita da alimentazione elettrica di lavoro, piattaforma di lavoro, servomotore, sistema operativo e così via.
Mettere manualmente la cella nel dispositivo, posizionare la lamiera di nichel; spingerla nella piattaforma di automazione e quindi impostare i parametri pertinenti, la matrice, ecc., il lavoro di saldatura può essere realizzato.
Specifica del prodotto
|
Specificativi per MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numero della testa di saldatura
|
1
|
2
|
|
|
Viaggi
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Saldatura Spped
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Fornitore di energia per saldatore
|
5000A saldatore spot inverter
|
||
|
Velocità massima del motore
|
1000 mm/s
|
||
|
Numero massimo della batteria
|
450 pezzi (18650)
|
||
|
Sistema operativo
|
Sistema incorporato
|
||
|
Interfaccia utente
|
Dispositivo touch
|
||
|
Modalità di guida
|
Motore a passo e rotaia guida di precisione
|
||
|
Fornitore di energia
|
220V/50Hz ((macchina); 3 fasi, 380V/50Hz ((saldatore)
|
||
|
Pressione dell'aria
|
0.3-0.6 MPa
|
||
|
Dimensione della macchina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso della macchina
|
200 kg
|
350 kg
|
|
Applicazione del prodotto
MD-ADW può essere utilizzato nella batteria di utensili elettrici, batteria di auto a torsione, pacchetto batteria di stoccaggio dell'energia, batteria per veicoli elettrici scooter, ecc.l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sullo schermo touch (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. il suono del saldatore per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie).
Dettagli della saldatrice a doppio lato
campioni di saldatura di batterie cilindriche
