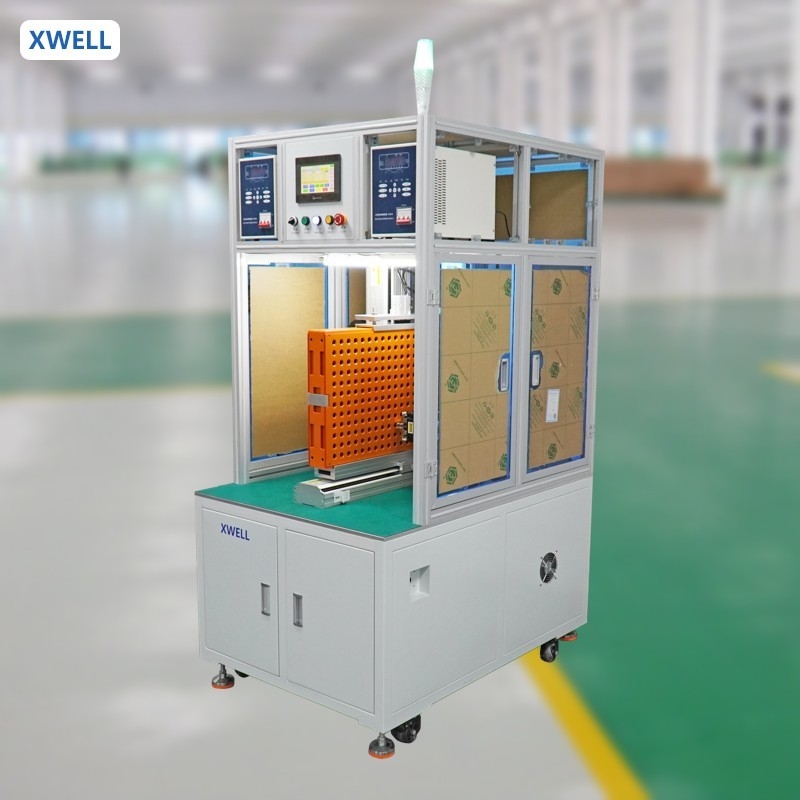

Doppia batteria automatica a doppio lato Scaldaia a punto Scaldaia elettrica per 18650 21700 Cellula cilindrica
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatole di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Rispetto: | CE certificato | Garanzia: | 1 anno |
|---|---|---|---|
| Punti chiave di vendita: | Alta precisione | Interfaccia utente: | touch screen |
| Fonte di alimentazione: | 5000A / 8000A / 10000A facoltativo | Efficienza: | 3800 pezzi/ora |
| Corso di forza dell'apparecchiatura: | 500*350 (mm) circa 760 18650 cellule | Capacità di carico massimo: | 200-400 pezzi (batteria al litio 18650 standard) |
| sistema operativo: | sistema integrato + schermo uomo-macchina | Modalità di trasmissione: | passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale) |
| Evidenziare: | Macchina di saldatura a batteria automatica,Macchina della saldatura a punti del pacchetto di 21700 batterie,Macchina della saldatura a punti del pacchetto di 18650 batterie |
||
Descrizione di prodotto
Doppia batteria automatica a doppio lato Scaldaia a punto Scaldaia elettrica per 18650 21700 Cellula cilindrica
Classificazione:
- Accoppiato a un sistema incorporato, il funzionamento è semplice. dotato di monitoraggio delle giunture di saldatura, fuoco esplosivo, falsa saldatura, registri di monitoraggio delle perdite di saldatura, ecc.
- La macchina di saldatura può essere opzionalmente dotata di un sistema di monitoraggio della corrente di saldatura, che può monitorare la corrente di saldatura e ha un giunto di saldatura a freddo e un allarme di chiusura.Monitoraggio degli effetti di saldatura in tempo reale, avvertimento per il punto di saldatura NG.
- Alarme di abrasione dell'ago di saldatura, con registro di utilizzo dell'ago di saldatura, funzioni di allarme e di cancellazione Interfaccia di programmazione di funzionamento Semplice, supporta la mappa CAD, la matrice e i metodi manuali.Può memorizzare qualsiasi gruppo di file di programmazione.
- La testa di saldatura può essere optioIl sistema è dotato di un sistema di dissipazione del calore di circolazione a raffreddamento ad acqua o ad aria, che può ridurre efficacemente la perdita dell'ago di saldatura e migliorare l'effetto di saldatura.
Processo di lavoro
La macchina di saldatura automatica a doppio lato è costituita da alimentazione elettrica di lavoro, piattaforma di lavoro, servomotore, sistema operativo e così via.
Mettere manualmente la cella nel dispositivo, posizionare la lamiera di nichel; spingerla nella piattaforma di automazione e quindi impostare i parametri pertinenti, la matrice, ecc., il lavoro di saldatura può essere realizzato.
Specifica del prodotto
|
Specificativi per MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numero della testa di saldatura
|
1
|
2
|
|
|
Viaggi
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Saldatura Spped
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Fornitore di energia per saldatore
|
5000A saldatore spot inverter
|
||
|
Velocità massima del motore
|
1000 mm/s
|
||
|
Numero massimo della batteria
|
450 pezzi (18650)
|
||
|
Sistema operativo
|
Sistema incorporato
|
||
|
Interfaccia utente
|
Dispositivo touch
|
||
|
Modalità di guida
|
Motore a passo e rotaia guida di precisione
|
||
|
Fornitore di energia
|
220V/50Hz ((macchina); 3 fasi, 380V/50Hz ((saldatore)
|
||
|
Pressione dell'aria
|
0.3-0.6 MPa
|
||
|
Dimensione della macchina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso della macchina
|
200 kg
|
350 kg
|
|
Applicazione del prodotto
MD-ADW può essere utilizzato nella batteria di utensili elettrici, batteria di auto a torsione, pacchetto batteria di stoccaggio dell'energia, batteria per veicoli elettrici scooter, ecc.l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sullo schermo touch (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. il suono del saldatore per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie).
Dettagli della saldatrice a doppio lato
campioni di saldatura di batterie cilindriche
