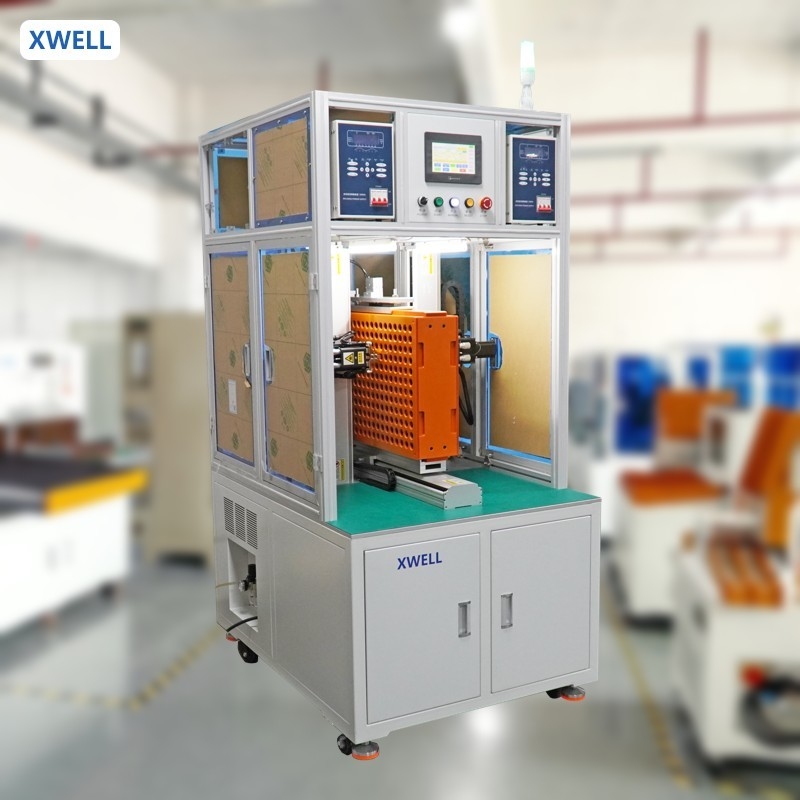

Saldatrice automatica a doppia batteria laterale

Saldatrice a punti per batterie a doppia faccia automatica

Vantaggi

1) Indurre la tensione di carico, controllare la tensione tramite feedback e realizzare saldature di alta qualità.

2) Preriscaldamento, modalità di alimentazione del calore principale, preriscaldamento prima della saldatura, per garantire una qualità di saldatura stabile.

3) Mantenere la continuità della densità energetica, ridurre i tempi di saldatura e ridurre la deformazione e il colore del metallo di base. (Tempo di saldatura controllato in microsecondi, modalità di uscita continua)

4) Facile da passare da bassa corrente ad alta corrente, adatto per saldature di precisione.

5) È possibile impostare i limiti superiore e inferiore della corrente per giudicare semplicemente se la qualità della saldatura è buona o meno, il che è adatto per la piattaforma di automazione della saldatura.

6) La corrente di saldatura aumenta con il tempo di elettrificazione per garantire l'effetto di saldatura.

Caratteristiche del prodotto

1.1 Alimentazione: 3 fasi CA 380 V
1.2 Pressione dell'aria: 0,4-0,6 MPa
1.3 Campo di applicazione: combinazione in serie e in parallelo di celle di batterie di alimentazione 18650 / 26650, combinazione multi-parallelo e multi-serie, batteria per utensili elettrici, batteria per auto a dondolo, pacco batteria di accumulo, pacco batteria 26650, pacco batteria 32650, batteria per biciclette elettriche, ecc.
1.4 Corsa massima: ad esempio la cella della batteria 18650, corsa massima: asse X 35 pezzi di celle * asse Y 20 pezzi di celle, se è necessaria una corsa più ampia, deve essere personalizzata.
1.5 Ago di saldatura adatto: diametro 4 - 4 * 6 ago di saldatura a testa piatta importato (saldatura a punto di rigonfiamento), diametro 1,5 * 100 mm (saldatura a punti)
1.6 Larghezza del nichel adatta: nichel di formatura
1.7 Può essere personalizzato con stampo di saldatura a punti di tipo anteriore e posteriore (adatto per l'utilizzo di linee di produzione automatiche)
1.8 Funzione di rettifica automatica dell'ago personalizzabile
1.9 Spessore del nichel adatto: 0,1 mm-0,3 mm
1.10 Efficienza di produzione: circa 4000 pezzi - 5000 pezzi all'ora
1.11 Saldatrice: modello 5000A/8000A, due set

• Saldatrice a punti standard: 5000A/8000A, 2 set
• Saldatura a punti ad alta velocità (2-10 ms)
• Punto di saldatura a bassa temperatura
• Monitoraggio della saldatura in tempo reale
• Con segnale di completamento della saldatura, risparmia tempo di saldatura
• È possibile impostare la saldatura a punti di specifiche di saldatura (positivo e negativo vengono saldati utilizzando correnti diverse)
• È possibile impostare la stessa saldatura a punti positiva della batteria e il negativo non esegue la saldatura a punti
• La corrente è troppo piccola o anomala durante la saldatura a punti, la macchina emette automaticamente un allarme e si arresta

1.12 Effetto di saldatura: buona consistenza di saldatura, giunti di saldatura uniformi e belli
1.13 Tre tipi di input dei dati di saldatura a punti:

• Metodo di input a matrice di punti
• Metodo di input array
• Metodo di importazione disco, memorizzare i dati di saldatura a punti su disco U, importare direttamente nella macchina, (i dati CAD DXF del disco U vengono importati nel touch screen con un singolo passaggio, quindi possono essere esportati dal touch screen in batch sul disco U e quindi importati in altre macchine per l'utilizzo)

1.14 Nome dello stampo di saldatura: competenza di input in cinese e inglese
1.15 Componente di controllo: touch screen da 7 pollici, programmatore PLC ad alta velocità a 6 assi, servomotore da 750 W a 3 assi, testa di saldatura elettrica a servomotore da 400 W a 2 assi
1.16 Utilizza una striscia di nichel di formatura per ridurre gli sprechi
1.17 Il debug dell'apparecchiatura è semplice, facile da imparare e facile da capire, cambiare il modello rapidamente (è possibile chiamare 0-199 gruppi di dati)
1.18 Potenza della testa di saldatura: servo elettrico
1.19 Stampo di fissaggio della batteria finita: 1 set di fissaggio in legno elettrico isolante (2 pezzi)
1.20 Garanzia: un anno di garanzia limitata e supporto a vita
1.21 Il dispositivo è dotato di un allarme guasti, cancellare il guasto in base al prompt
1.22 Dimensione: L1100 * W900 * H1930MM
1.23 Peso: circa 350 kg

Vantaggi del prodotto

1. La corsa di saldatura può essere personalizzata
2. Adatto a vari tipi di pacchi batteria
3. Saldatura ad alta velocità
4. Touch screen da 7 pollici, funzionamento più comodo, display più chiaro
5. La testa di saldatura ha una funzione di raffreddamento ad aria o ad acqua, che può ridurre efficacemente l'influenza della temperatura dell'ago di saldatura a punti sulla qualità della saldatura.
6. Può memorizzare fino a 99 gruppi di file, il file è semplice da chiamare,
non richiede un complicato processo di cambio linea
7. Funzione di calibrazione con un tasto per lo spostamento totale dei giunti di saldatura, che può essere calibrata per lo spostamento del punto causato dalla sostituzione del perno di saldatura o per altri motivi
8. La saldatrice a punti elettrica o pneumatica è opzionale

Specifiche del prodotto

Applicazione del prodotto

MD-ADW può essere utilizzato in batterie per utensili elettrici, batterie per auto a torsione, pacchi batteria di accumulo di energia, batterie per veicoli elettrici per scooter, ecc. Rispetto alla saldatura a punti manuale, l'efficienza e la precisione della saldatura sono state notevolmente migliorate.

Funzionamento del prodotto

1. Impostazione dei parametri di saldatura sul touch screen. (Lo stesso prodotto deve essere impostato solo una volta)
2. Posizionare il dispositivo con il pacco batteria sulla posizione di bloccaggio rapido.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. Il suono della saldatrice per richiedere all'operatore la sostituzione del nuovo dispositivo (pacco batteria).

Dettagli della saldatrice a punti a doppia faccia

Esempi di saldatura di pacchi batteria cilindrici
