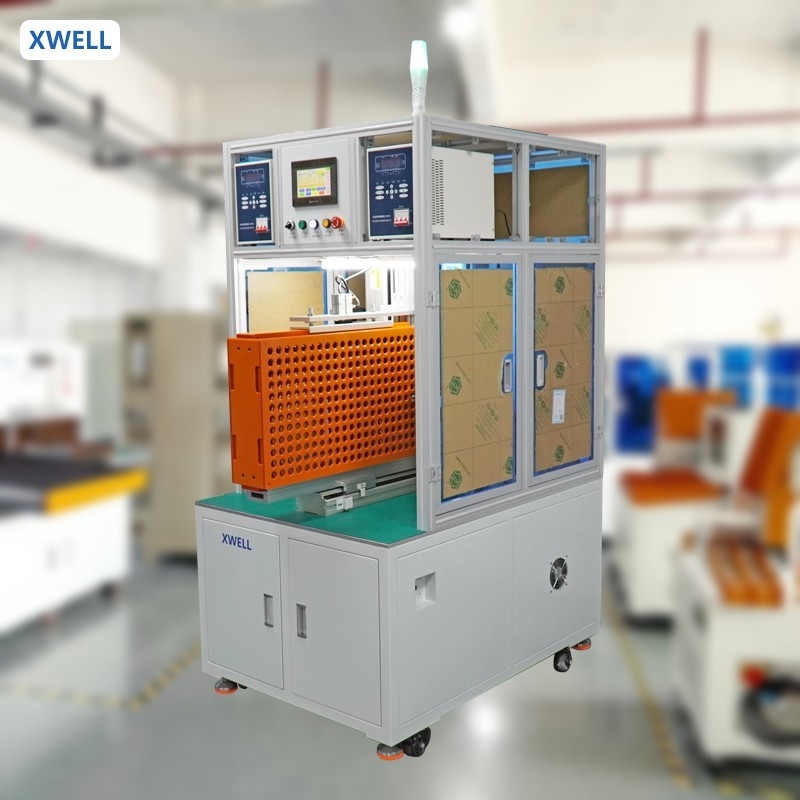

Saldatura automatica a doppio lato CNC a punto
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Modello: | Batteria al litio Ruota a doppia faccia a 6 assi saldatura automatica spot | Numero capo: | 2 pezzi |
|---|---|---|---|
| Sistema operativo: | Sistema embedded | Interfaccia utente: | Touch screen |
| Fonte di energia: | 5000A / 8000A / 10000A facoltativo | Efficienza: | 3800 pezzi/ora |
| Corso di forza dell'apparecchiatura: | 500*350 (mm) circa 760 18650 cellule | Capacità di carico massima: | 200-400 pezzi (batteria al litio 18650 standard) |
| Sistema operativo: | sistema integrato + schermo uomo-macchina | Modalità di trasmissione: | passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale) |
| Evidenziare: | saldatore automatico a doppio lato,Macchine di saldatura a batteria CNC,apparecchiature per la saldatura spot a batteria di litio |
||
Descrizione di prodotto
Saldatrice a punti CNC automatica a doppia faccia per pacchi batteria
Caratteristiche
1. Supporta l'avvio dal punto di interruzione, supporta la conversione automatica dell'avvio e della modalità di avvio manuale.
2. Programmazione semplice, supporta la programmazione di qualsiasi punto e la programmazione di array, può realizzare il salto di saldatura a punti, la commutazione rapida della modalità a punto singolo, a doppio punto, l'ottimizzazione del percorso di saldatura a punti, migliorare l'efficienza, il disco locale può memorizzare 99 gruppi di file di programmazione, l'interfaccia USB può importare grafica.
3. La testa di saldatura a punti prende il punto centrale di due perni di saldatura come centro del cerchio e l'angolo è continuamente regolabile, il che è adatto per la saldatura a punti di vari pezzi di collegamento divisi di forma speciale.
4. Il sistema è diviso in operatore, amministratore, super utente e così via. È conveniente utilizzare, gestire e mantenere la saldatrice a testa.
5. L'alimentatore di saldatura CC a inverter presenta i vantaggi di prestazioni stabili, velocità di saldatura elevata, modalità di lavoro a corrente costante ed eliminazione di fattori instabili della corrente di saldatura per lungo tempo.
6. Con il sistema di monitoraggio della corrente di saldatura, può monitorare la corrente di saldatura in tempo reale.
7. L'alimentatore di saldatura a punti ha la funzione di allarme di falsa saldatura, che può comunicare direttamente con il controller di movimento. Può registrare la posizione della falsa saldatura e avvertire la sostituzione del perno di saldatura.
8. L'efficienza di saldatura è circa 8 volte superiore a quella della saldatura manuale, elevata stabilità, risparmio di manodopera e risparmio di tempo.
Caratteristiche del prodotto
1.1 Alimentazione: 3 fasi CA 380 V
1.2 Pressione dell'aria; 0,4-0,6 MPa
1.3 Gamma applicata: combinazione in serie e parallelo di celle batteria di alimentazione 18650 / 26650, combinazione multi-parallela e multi-serie, batteria per utensili elettrici, batteria per auto a dondolo, pacco batteria di accumulo, pacco batteria 26650, pacco batteria 32650, batteria per bicicletta elettrica, ecc.
1.4 Corsa massima: ad esempio la cella batteria 18650, corsa massima: asse X 35 pezzi di celle * asse Y 20 pezzi di celle, se è necessaria una corsa maggiore, deve essere personalizzata.
1.5 Ago di saldatura adatto: diametro 4 - 4 * 6 ago di saldatura a testa piatta importato (saldatura a punto di sporgenza), diametro 1,5 * 100 mm (saldatura a punti)
1.6 Larghezza del nichel adatta: nichel di formatura
1.7 Può essere personalizzato con stampo di saldatura a punti di tipo anteriore e posteriore (adatto per l'utilizzo di linee di produzione automatiche)
1.8 Funzione di rettifica automatica dell'ago personalizzabile
1.9 Spessore del nichel adatto: 0,1 mm-0,3 mm
1.10 Efficienza di produzione: circa 4000 pezzi - 5000 pezzi all'ora
1.11 Saldatrice: modello 5000A/8000A, due set
Saldatrice a punti standard: 5000A/8000A, 2 set
- Saldatura a punti a velocità rapida (2-10 ms)
- Punto di saldatura a bassa temperatura
- Monitoraggio della saldatura in tempo reale
- Con segnale di completamento della saldatura, risparmia tempo di saldatura
- È possibile impostare la saldatura a punti di specifiche di saldatura (positivo e negativo vengono saldati utilizzando correnti diverse)
- È possibile impostare la stessa saldatura a punti positiva della batteria e il negativo non salda a punti
- La corrente è troppo piccola o anormale durante la saldatura a punti, la macchina emette automaticamente un allarme e si arresta
- 1.12 Effetto di saldatura: buona consistenza di saldatura, giunti di saldatura uniformi e belli
1.13 Tre tipi di immissione dati di saldatura a punti:
Metodo di immissione a matrice di punti
- Metodo di immissione array
- Metodo di importazione su disco, memorizza i dati di saldatura a punti su disco U, importa direttamente nella macchina, (i dati CAD DXF del disco U vengono importati nel touch screen con un singolo passaggio, quindi possono essere esportati dal touch screen in batch sul disco U e quindi importati in altre macchine per l'utilizzo)
- 1.14 Nome dello stampo di saldatura: abilità di immissione cinese e inglese
1.15 Componente di controllo: touch screen da 7 pollici, programmatore PLC ad alta velocità a 6 assi, servomotore da 750 W a 3 assi, testa di saldatura elettrica a servomotore da 400 W a 2 assi
1.16 Utilizza una striscia di nichel di formatura per ridurre gli sprechi
1.17 Il debug dell'apparecchiatura è semplice, facile da imparare e facile da capire, cambia rapidamente il modello (è possibile chiamare i dati del gruppo 0-199)
1.18 Potenza della testa di saldatura: servo elettrico
1.19 Stampo di fissaggio della batteria finita: 1 set di fissaggio in legno elettrico isolante (2 pezzi)
1.20 Garanzia: un anno di garanzia limitata e supporto a vita
1.21 Il dispositivo è dotato di un allarme di guasto, cancellare il guasto in base al prompt
1.22 Dimensione: L1100 * W900 * H1930MM
1.23 Peso: circa 350 kg
Vantaggi del prodotto
1. La corsa di saldatura può essere personalizzata
2. Adatto a vari tipi di pacchi batteria
3. Saldatura ad alta velocità
4. Touch screen da 7 pollici, funzionamento più comodo, display più chiaro
5. La testa di saldatura ha una funzione di raffreddamento ad aria o ad acqua, che può ridurre efficacemente l'influenza della temperatura dell'ago di saldatura a punti sulla qualità della saldatura.
6. Può memorizzare fino a 99 gruppi di file, il file è semplice da chiamare,
non richiede un complicato processo di cambio linea
7. Funzione di calibrazione con un solo tasto per lo spostamento totale dei giunti di saldatura, che può essere calibrata per lo spostamento del punto causato dalla sostituzione del perno di saldatura o per altri motivi
8. La saldatrice a punti elettrica o pneumatica è opzionale
Specifiche del prodotto
SPECIFICHE PER MD-ASW E MD-ADW
|
MD-ASW
|
|||
| MD-ADW | Numero di teste di saldatura | ||
|
1
|
2
|
Corsa
|
|
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
Velocità di saldatura
|
|
|
0,5 s/punto, 2000-2500 pezzi/ora
|
0,5 s/punto, 3500-4000 pezzi/ora
|
Alimentatore saldatore
|
|
|
Saldatrice a punti inverter 5000A
|
Velocità massima del motore
|
||
|
1000 mm/s
|
Numero massimo di batterie
|
||
|
450 pezzi (18650)
|
Sistema operativo
|
||
|
Sistema integrato
|
Interfaccia utente
|
||
|
Touch screen
|
Modalità di guida
|
||
|
Motore passo-passo e guida di precisione
|
Alimentazione
|
||
|
220 V/50 Hz (macchina); 3 fasi, 380 V/50 Hz (saldatrice)
|
Pressione dell'aria
|
||
|
0,3-0,6 MPa
|
Dimensioni della macchina
|
||
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
Peso della macchina
|
|
|
200 kg
|
350 kg
|
Applicazione del prodotto
|
|
MD-ADW può essere utilizzato in batterie per utensili elettrici, batterie per auto a torsione, pacchi batteria di accumulo di energia, batterie per veicoli elettrici per scooter, ecc. Rispetto alla saldatura a punti manuale, l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sul touch screen. (Lo stesso prodotto deve essere impostato solo una volta)
2. Posizionare il dispositivo con il pacco batteria sulla posizione di bloccaggio rapido.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. Il saldatore suona per richiedere all'operatore la sostituzione del nuovo dispositivo (pacco batteria).
Dettagli della saldatrice a punti a doppia faccia
Esempi di saldatura di pacchi batteria cilindrici
