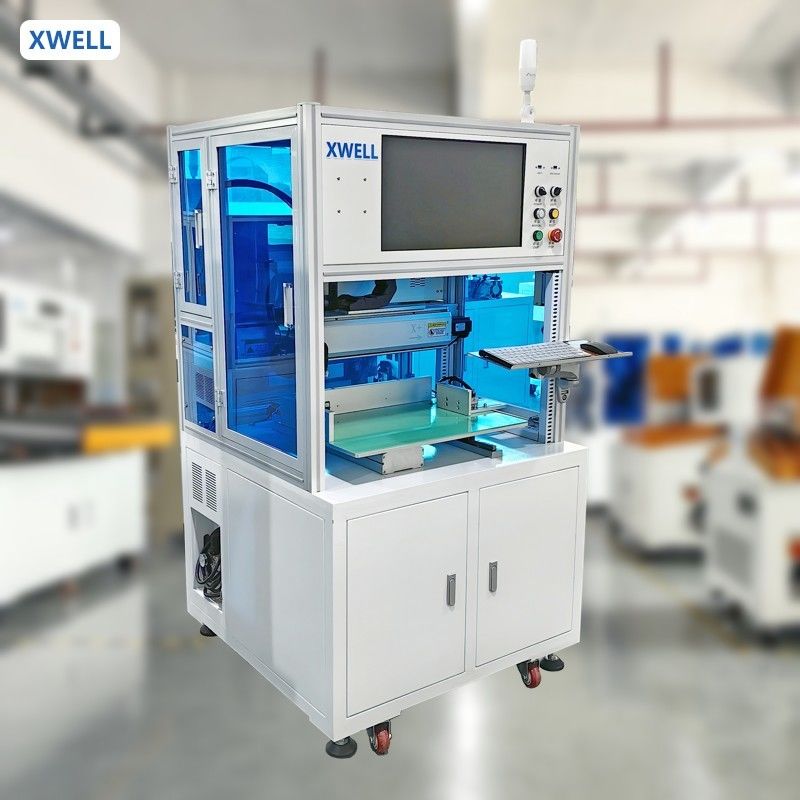

Macchina di saldatura a punto a batteria automatica a lato singolo per 18650 21700 pacchetti di celle cilindriche
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Max. Welding Thickness: | 0,3 mm | Tipi di batterie: | Cellula cilindrica |
|---|---|---|---|
| Sistema operativo: | Sistema embedded | Interfaccia utente: | schermo tattile |
| Fonte di energia: | 5000A / 8000A / 10000A facoltativo | Efficienza: | 3800 pezzi/ora |
| Corso di forza dell'apparecchiatura: | 500*350 (mm) circa 760 18650 cellule | Capacità di carico massima: | 200-400 pezzi (batteria al litio 18650 standard) |
| Sistema operativo: | sistema integrato + schermo uomo-macchina | Modalità di trasmissione: | passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale) |
Descrizione di prodotto
Saldatrice automatica per pacchi batteria a lato singolo per pacchi celle cilindriche 18650 21700
Descrizione del prodotto:
Applicabile a pacchi batteria per veicoli elettrici, pacchi batteria per lampioni, moduli batteria per automobili, pacchi batteria per veicoli di bilanciamento, pacchi batteria per scooter, alimentatori mobili, moduli pacchi batteria di avviamento, pacchi batteria per utensili elettrici, pacchi batteria per notebook, vari prodotti elettronici e altre combinazioni di batterie!
Specifiche del prodotto
|
SPECIFICHE PER MD-ASW E MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numero di teste di saldatura
|
1
|
2
|
|
|
Corsa
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Velocità di saldatura
|
0.5s/punto, 2000-2500 pezzi/h
|
0.5s/punto, 3500-4000 pezzi/h
|
|
|
Alimentatore saldatrice
|
Saldatrice a punti inverter 5000A
|
||
|
Velocità massima del motore
|
1000mm/s
|
||
|
Numero massimo di batterie
|
450 pezzi (18650)
|
||
|
Sistema operativo
|
Sistema integrato
|
||
|
Interfaccia utente
|
Touch screen
|
||
|
Modalità di azionamento
|
Motore passo-passo e guida di precisione
|
||
|
Alimentazione
|
220V/50Hz (macchina); 3 fasi, 380V/50Hz (saldatrice)
|
||
|
Pressione dell'aria
|
0.3-0.6 MPa
|
||
|
Dimensioni della macchina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso della macchina
|
200kg
|
350kg
|
|
Applicazione del prodotto
MD-ADW può essere utilizzato in batterie per utensili elettrici, batterie per auto a torsione, pacchi batteria per accumulo di energia, batterie per veicoli elettrici per scooter, ecc. Rispetto alla saldatura a punti manuale, l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sul touch screen. (Lo stesso prodotto deve essere impostato solo una volta)
2. Posizionare il dispositivo con il pacco batteria sulla posizione di bloccaggio rapido.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. Il segnale acustico della saldatrice per richiedere all'operatore la sostituzione del nuovo dispositivo (pacco batteria).
Dettagli della saldatrice a punti a doppia faccia
Esempi di saldatura di pacchi batteria cilindrici
