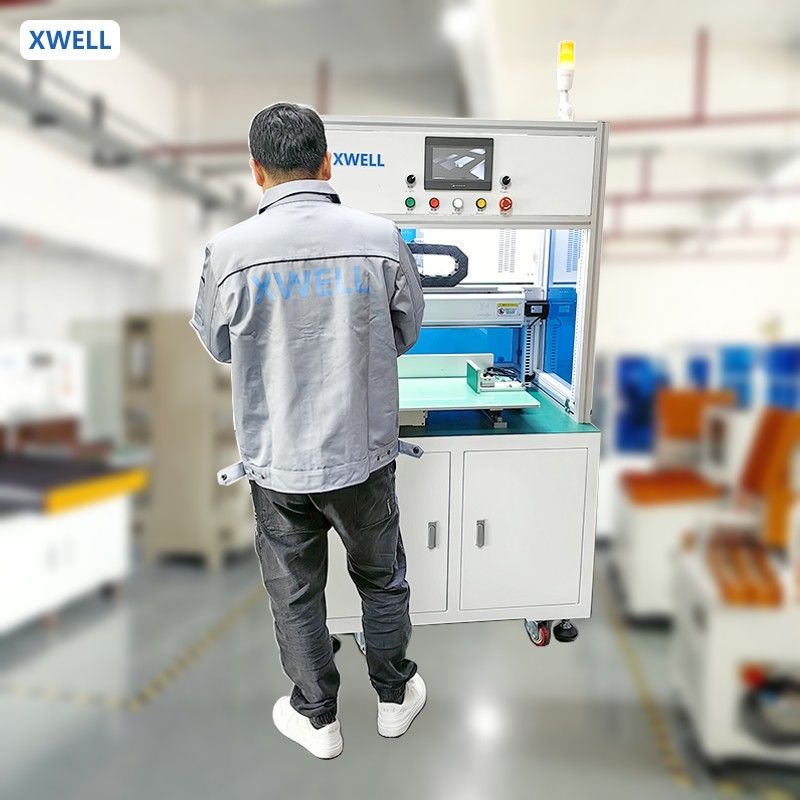

Saldatrice a punti per pacchi batteria agli ioni di litio Saldatrice a punti automatica su un lato
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Punti chiave di vendita: | automatico | Max. Welding Thickness: | 0,3 mm |
|---|---|---|---|
| Modo conduttivo: | Unilaterale | Tipi di batterie: | Cellula cilindrica |
| Sistema operativo: | Sistema embedded | Interfaccia utente: | schermo tattile |
| Fonte di energia: | 5000A / 8000A / 10000A facoltativo | Corso di forza dell'apparecchiatura: | 500*350 (mm) circa 760 18650 cellule |
| Capacità di carico massima: | 200-400 pezzi (batteria al litio 18650 standard) | Sistema operativo: | sistema integrato + schermo uomo-macchina |
Descrizione di prodotto
Saldatrice automatica a batteria agli ioni di litio
Descrizione del prodotto:
MD-ADWè adatto per la saldatura a punto del pacchetto di batterie e l'assemblaggio in fabbrica per la combinazione multi-serie multi-parallelo 14500 / 18650 / 21700 / 26650 / 32700. Può essere utilizzato nella batteria degli utensili elettrici,batteria per auto a torsione, Energy Storage Battery Pack, Scooter Electric Vehicle Battery, ecc. Rispetto alla saldatura manuale spot, l'efficienza e la precisione della saldatura sono state notevolmente migliorate.La progettazione umanizzata rende l'operazione e il debug molto facile e convenienteLa progettazione dei componenti integrati rende l'aspetto più conciso.
Caratteristiche:
- *Sostengono l'avvio a punto di interruzione, l'avvio automatico e l'avvio manuale.
* Giunto di saldatura a freddo e sigillamento dell'allarme.
* Programma semplice, matrice di supporto, programma di matrice e punto, può memorizzare 100 parametri di gruppo.
*Alarme di abrasione dell'ago di saldatura.
* Monitor di corrente di saldatura integrato, può visualizzare la corrente di saldatura in tempo reale.
* Progettazione per NB, utensili elettrici, utensili da giardino, batteria ad alta potenza, batteria di stoccaggio dell'energia, batterie per auto elettriche e altri
batterie al litio con saldatura a punto.
* Può essere abbinato alla linea di produzione del gruppo delle batterie al litio.
*Può memorizzare decine di processi di diversi pacchetti di batterie di prodotto, cambiando prodotti senza reimpostare i parametri.
* Può abbinare una varietà di marchi di saldatori spot.
Specifica del prodotto
|
Specificativi per MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numero della testa di saldatura
|
1
|
2
|
|
|
Viaggi
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Saldatura Spped
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Fornitore di energia per saldatore
|
5000A saldatore spot inverter
|
||
|
Velocità massima del motore
|
1000 mm/s
|
||
|
Numero massimo della batteria
|
450 pezzi (18650)
|
||
|
Sistema operativo
|
Sistema incorporato
|
||
|
Interfaccia utente
|
Dispositivo touch
|
||
|
Modalità di guida
|
Motore a passo e rotaia guida di precisione
|
||
|
Fornitore di energia
|
220V/50Hz ((macchina); 3 fasi, 380V/50Hz ((saldatore)
|
||
|
Pressione dell'aria
|
0.3-0.6 MPa
|
||
|
Dimensione della macchina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso della macchina
|
200 kg
|
350 kg
|
|
Applicazione del prodotto
MD-ADW può essere utilizzato nella batteria degli utensili elettrici, nella batteria delle auto a torsione, nel pacchetto delle batterie di stoccaggio dell'energia, nella batteria dei veicoli elettrici scooter, ecc.l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sullo schermo touch (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. il suono del saldatore per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie).
Dettagli della saldatrice a doppio lato
campioni di saldatura di batterie cilindriche
