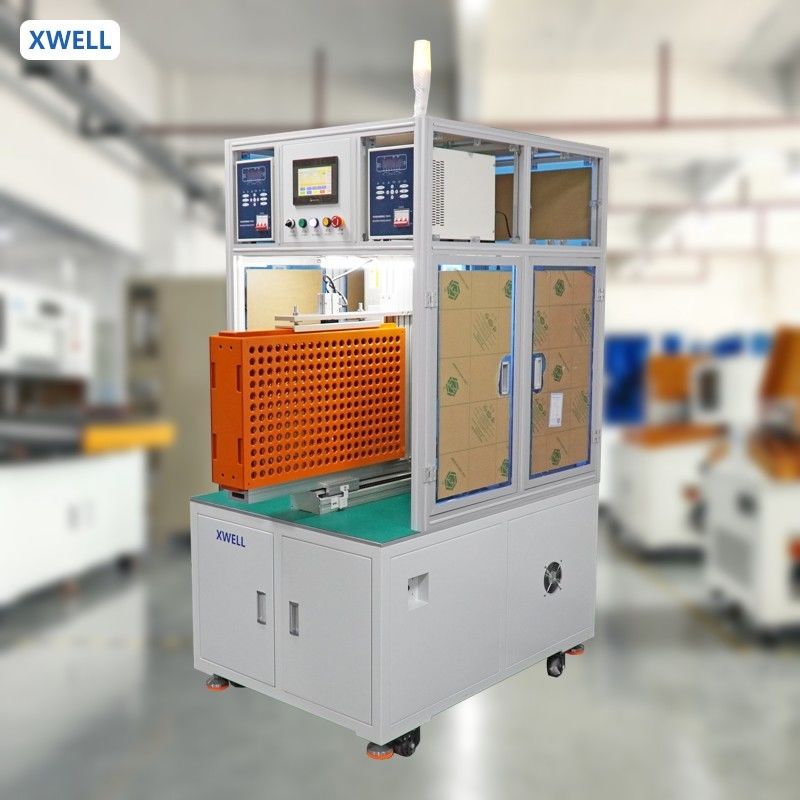

Macchina di saldatura a doppio lato per batterie al litio
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Garanzia: | 1 anno | Numero capo: | 2 pezzi |
|---|---|---|---|
| Sistema operativo: | Sistema embedded | Interfaccia utente: | schermo tattile |
| Fonte di energia: | 5000A / 8000A / 10000A facoltativo | Efficienza: | 3800 pezzi/ora |
| Corso di forza dell'apparecchiatura: | 500*350 (mm) circa 760 18650 cellule | Capacità di carico massima: | 200-400 pezzi (batteria al litio 18650 standard) |
| Sistema operativo: | sistema integrato + schermo uomo-macchina | Modalità di trasmissione: | passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale) |
Descrizione di prodotto
Macchina di saldatura a doppio lato per batterie al litio
Prodotto Dscrittura
Questa macchina di saldatura a doppio lato è dotata di un alimentatore di saldatura a transistor da 10000A,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm,. può essere utilizzato per rilevare la resistenza di saldatura prima dit saldatura, evitando la digaL'età della saldatura e dell'ago di saldatura durante la saldatura e il raggiungimento di una saldatura ad alta precisione e affidabilità.
Features
*Sostengono l'avvio a punto di interruzione, l'avvio automatico e l'avvio manuale.
* Giunto di saldatura a freddo e sigillamento dell'allarme.
* Monitor di corrente di saldatura integrato, può visualizzare la corrente di saldatura in tempo reale.
*Può memorizzare decine di processi di diversi pacchetti di batterie di prodotto, cambiando prodotti senza reimpostare i parametri.
Vantaggi del prodotto
1- Il tratto di saldatura può essere personalizzato
2. Adatto per vari tipi di batterie
3. Saldatura ad alta velocità
4. schermo touch da 7 pollici, più comodo di funzionamento, display più chiaro
5La testa di saldatura ha una funzione di raffreddamento ad aria o ad acqua, che può ridurre efficacemente l'influenza della temperatura dell'ago di saldatura sul punto sulla qualità della saldatura.
6. può memorizzare fino a 99 gruppi di file, il file è semplice da chiamare,
non richiede un processo complesso di cambio di linea
7Funzione di calibrazione a una chiave per lo spostamento totale delle giunzioni di saldatura, che può essere calibrata per lo spostamento spot causato da un cambiamento di pin di saldatura o per altri motivi
8. La saldatura a punto elettrica o pneumatica è facoltativa
Specifica del prodotto
|
Specificativi per MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numero della testa di saldatura
|
1
|
2
|
|
|
Viaggi
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Saldatura Spped
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Fornitore di energia per saldatore
|
5000A saldatore spot inverter
|
||
|
Velocità massima del motore
|
1000 mm/s
|
||
|
Numero massimo della batteria
|
450 pezzi (18650)
|
||
|
Sistema operativo
|
Sistema incorporato
|
||
|
Interfaccia utente
|
Dispositivo touch
|
||
|
Modalità di guida
|
Motore a passo e rotaia guida di precisione
|
||
|
Fornitore di energia
|
220V/50Hz ((macchina); 3 fasi, 380V/50Hz ((saldatore)
|
||
|
Pressione dell'aria
|
0.3-0.6 MPa
|
||
|
Dimensione della macchina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso della macchina
|
200 kg
|
350 kg
|
|
Applicazione del prodotto
MD-ADW può essere utilizzato nella batteria degli utensili elettrici, nella batteria delle auto a torsione, nel pacchetto delle batterie di stoccaggio dell'energia, nella batteria dei veicoli elettrici scooter, ecc.l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sullo schermo touch (lo stesso prodotto deve essere impostato una sola volta)
2Mettere l' apparecchio con la batteria in posizione di frenata rapida.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. il suono del saldatore per richiedere all'operatore la sostituzione di nuovi apparecchi (batterie).
Dettagli della saldatrice a doppio lato
campioni di saldatura di batterie cilindriche
