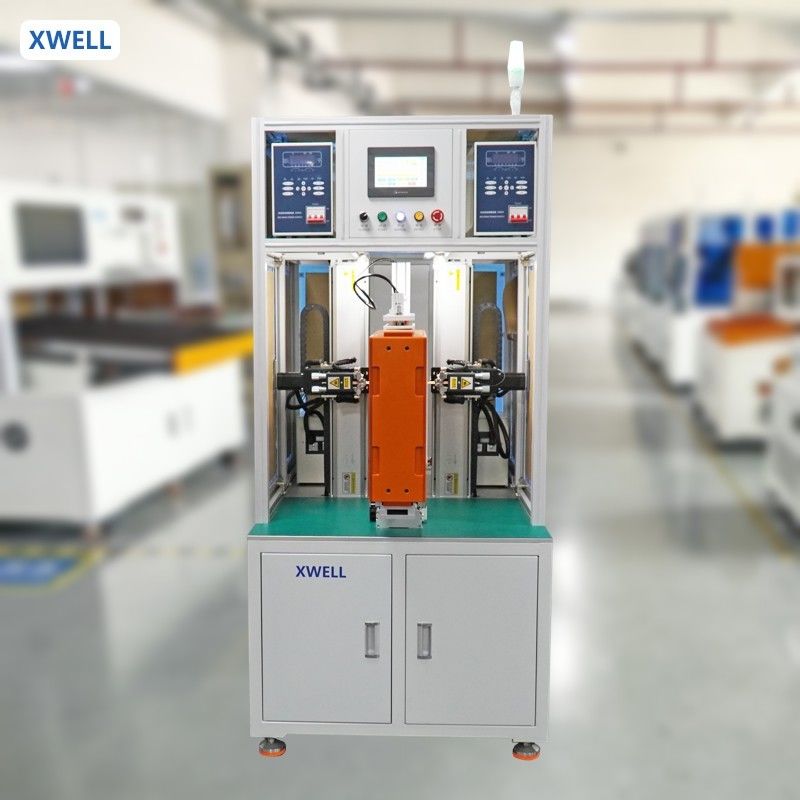

Macchina della saldatura a punti per il pacchetto della batteria al litio

Brand Name:	XWELL
Model Number:	MD-ADW
MOQ:	1 pz
prezzo:	USD 11000 - 15000 / pcs
Packaging Details:	Scatola di legno
Payment Terms:	T/T, Western Union, L/C

Detail Information

Product Description

Detail Information

Luogo di origine:

Certificazione:

Garanzia:

1 anno

Numero capo:

2 pezzi

Sistema operativo:

Sistema embedded

Interfaccia utente:

schermo tattile

Fonte di energia:

5000A / 8000A / 10000A facoltativo

Efficienza:

3800 pezzi/ora

Corso di forza dell'apparecchiatura:

500*350 (mm) circa 760 18650 cellule

Capacità di carico massima:

200-400 pezzi (batteria al litio 18650 standard)

Sistema operativo:

sistema integrato + schermo uomo-macchina

Modalità di trasmissione:

passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale)

Capacità di alimentazione:

100 pezzi al mese

Product Description

Saldatrice a punti per pacchi batteria al litio

Descrizione dei prodotti

Questa saldatrice a punti bifacciale per pacchi batteria al litio è dotata di un alimentatore di saldatura a transistor da 10000A, che ha la funzione di rilevare la resistenza di contatto tra il pezzo saldato o il pezzo saldato e l'ago di saldatura. Può essere ben utilizzato per rilevare la resistenza di saldatura prima della saldatura a punti, evitando danni al pezzo saldato e all'ago di saldatura durante la saldatura e ottenendo una saldatura ad alta precisione e alta affidabilità.

Specifiche

Corsa asse Y: 500 mm

Corsa asse X: 400 mm

Servocontrollo di potenza di saldatura a transistor da 10000A con refrigeratore.

Le corse possono essere personalizzate, la macchina è dotata di un computer.

Alimentazione in ingresso: monofase CA 380 V/50 Hz.

Sorgente d'aria: 0,4-0,6 Mpa.

Modalità di guida: servomotore passo-passo.

Vantaggi del prodotto

1. La corsa di saldatura può essere personalizzata
2. Adatto a vari tipi di pacchi batteria
3. Saldatura ad alta velocità
4. Schermo touch da 7 pollici, funzionamento più comodo, display più chiaro
5. La testa di saldatura ha una funzione di raffreddamento ad aria o ad acqua, che può ridurre efficacemente l'influenza della temperatura dell'ago di saldatura a punti sulla qualità della saldatura.
6. Può memorizzare fino a 99 gruppi di file, il file è semplice da richiamare,
non richiede un complicato processo di cambio linea
7. Funzione di calibrazione con un solo tasto per lo spostamento totale dei giunti di saldatura, che può essere calibrata per lo spostamento dei punti causato dalla sostituzione del perno di saldatura o per altri motivi
8. La saldatrice a punti elettrica o pneumatica è opzionale

Specifiche del prodotto

SPECIFICHE PER MD-ASW E MD-ADW
	MD-ASW	MD-ADW
Numero di teste di saldatura	1	2
Corsa	X: 400 mm; Y: 400 mm	Y: 500 mm; Z: 350 mm
Velocità di saldatura	0,5 s/punto, 2000-2500 pezzi/ora	0,5 s/punto, 3500-4000 pezzi/ora
Alimentatore saldatore	Saldatrice a punti inverter da 5000A
Velocità massima del motore	1000 mm/s
Numero massimo di batterie	450 pezzi (18650)
Sistema operativo	Sistema integrato
Interfaccia utente	Touch screen
Modalità di guida	Motore passo-passo e guida di precisione
Alimentazione	220 V/50 Hz (macchina); 3 fasi, 380 V/50 Hz (saldatore)
Pressione dell'aria	0,3-0,6 MPa
Dimensioni della macchina	900L900W1750Hmm	1100L900W1930Hmm
Peso della macchina	200 kg	350 kg

Applicazione del prodotto

MD-ADW può essere utilizzato in batterie per utensili elettrici, batterie per auto a torsione, pacchi batteria per accumulo di energia, batterie per veicoli elettrici per scooter, ecc. Rispetto alla saldatura a punti manuale, l'efficienza e la precisione della saldatura sono state notevolmente migliorate.

Funzionamento del prodotto

1. Impostazione dei parametri di saldatura sullo schermo touch. (Lo stesso prodotto deve essere impostato solo una volta)
2. Posizionare il dispositivo con il pacco batteria sulla posizione di bloccaggio rapido.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. Il saldatore emette un segnale acustico per invitare l'operatore a sostituire il nuovo dispositivo (pacco batteria).

Dettagli della saldatrice a punti a doppia faccia

Macchina della saldatura a punti per il pacchetto della batteria al litio 0

Macchina della saldatura a punti per il pacchetto della batteria al litio 1

Esempi di saldatura di pacchi batteria cilindrici

Macchina della saldatura a punti per il pacchetto della batteria al litio 2

Macchina della saldatura a punti per il pacchetto della batteria al litio 3

Macchina della saldatura a punti per il pacchetto della batteria al litio 4
