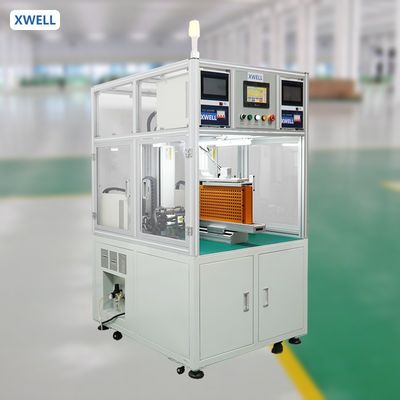

Saldatrice automatica a doppia batteria laterale
Dettagli:
| Luogo di origine: | Cina |
| Marca: | XWELL |
| Certificazione: | CE |
| Numero di modello: | MD-ADW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | USD 11000 - 15000 / pcs |
| Imballaggi particolari: | Scatola di legno |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Garanzia: | 1 anno | Numero capo: | 2 pezzi |
|---|---|---|---|
| Sistema operativo: | Sistema embedded | Interfaccia utente: | schermo tattile |
| Fonte di energia: | 5000A / 8000A / 10000A facoltativo | Efficienza: | 3800 pezzi/ora |
| Corso di forza dell'apparecchiatura: | 500*350 (mm) circa 760 18650 cellule | Capacità di carico massima: | 200-400 pezzi (batteria al litio 18650 standard) |
| Sistema operativo: | sistema integrato + schermo uomo-macchina | Modalità di trasmissione: | passo + cintura + rotaia di guida lineare di precisione importata (servo + vite opzionale) |
Descrizione di prodotto
Saldatrice a punti per batterie a doppia faccia automatica
Applicazione del prodotto
La saldatrice a punti automatica per pacchi batteria è una piattaforma generale di tecnologia di elaborazione automatica basata su CNC, adatta per la saldatura a punti e l'assemblaggio di pacchi batteria in fabbrica. Rispetto alla saldatura a punti manuale, l'efficienza e la precisione della saldatura sono state notevolmente migliorate. Il design umanizzato rende l'operazione e il debug molto facili e convenienti. Il design dei componenti integrati rende l'aspetto più conciso.
Vantaggi
1) Indurre la tensione di carico, controllare la tensione tramite feedback e realizzare una saldatura di alta qualità.
2) Modalità di alimentazione di preriscaldamento, calore principale, preriscaldamento prima della saldatura, per garantire una qualità di saldatura stabile.
3) Mantenere la continuità della densità di energia, ridurre i tempi di saldatura e ridurre la deformazione e il colore del metallo di base. (Tempo di saldatura controllato in microsecondi, modalità di uscita continua)
4) Facile da passare da bassa corrente ad alta corrente, adatto per la saldatura di precisione.
5) È possibile impostare i limiti superiore e inferiore della corrente per giudicare semplicemente se la qualità della saldatura è buona o meno, il che è adatto per la piattaforma di automazione della saldatura.
6) La corrente di saldatura aumenta con il tempo di elettrificazione per garantire l'effetto di saldatura.
Vantaggi del prodotto
1. La corsa di saldatura può essere personalizzata
2. Adatto a vari tipi di pacchi batteria
3. Saldatura ad alta velocità
4. Schermo tattile da 7 pollici, funzionamento più comodo, display più chiaro
5. La testa di saldatura ha una funzione di raffreddamento ad aria o ad acqua, che può ridurre efficacemente l'influenza della temperatura dell'ago di saldatura a punti sulla qualità della saldatura.
6. Può memorizzare fino a 99 gruppi di file, il file è semplice da richiamare,
non richiede un complicato processo di cambio linea
7. Funzione di calibrazione con un solo tasto per lo spostamento totale dei giunti di saldatura, che può essere calibrata per lo spostamento dei punti causato dalla sostituzione del perno di saldatura o per altri motivi
8. La saldatrice a punti elettrica o pneumatica è opzionale
Specifiche del prodotto
|
SPECIFICHE PER MD-ASW E MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Numero di teste di saldatura
|
1
|
2
|
|
|
Corsa
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Velocità di saldatura
|
0,5 s/punto, 2000-2500 pezzi/ora
|
0,5 s/punto, 3500-4000 pezzi/ora
|
|
|
Alimentatore saldatrice
|
Saldatrice a punti inverter 5000A
|
||
|
Velocità massima del motore
|
1000 mm/s
|
||
|
Numero massimo di batterie
|
450 pezzi (18650)
|
||
|
Sistema operativo
|
Sistema integrato
|
||
|
Interfaccia utente
|
Schermo tattile
|
||
|
Modalità di guida
|
Motore passo-passo e guida di precisione
|
||
|
Alimentazione
|
220 V/50 Hz (macchina); 3 fasi, 380 V/50 Hz (saldatrice)
|
||
|
Pressione dell'aria
|
0,3-0,6 MPa
|
||
|
Dimensioni della macchina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso della macchina
|
200 kg
|
350 kg
|
|
Applicazione del prodotto
MD-ADW può essere utilizzato in batterie per utensili elettrici, batterie per auto a torsione, pacchi batteria per accumulo di energia, batterie per veicoli elettrici per scooter, ecc. Rispetto alla saldatura a punti manuale, l'efficienza e la precisione della saldatura sono state notevolmente migliorate.
Funzionamento del prodotto
1. Impostazione dei parametri di saldatura sullo schermo tattile. (Lo stesso prodotto deve essere impostato solo una volta)
2. Posizionare il dispositivo con il pacco batteria nella posizione di bloccaggio rapido.
3. Premere il pulsante di avvio, la macchina completa automaticamente tutte le azioni di saldatura.
4. Il suono della saldatrice per richiedere all'operatore la sostituzione di un nuovo dispositivo (pacco batteria).
Dettagli della saldatrice a punti a doppia faccia
Esempi di saldatura di pacchi batteria cilindrici
